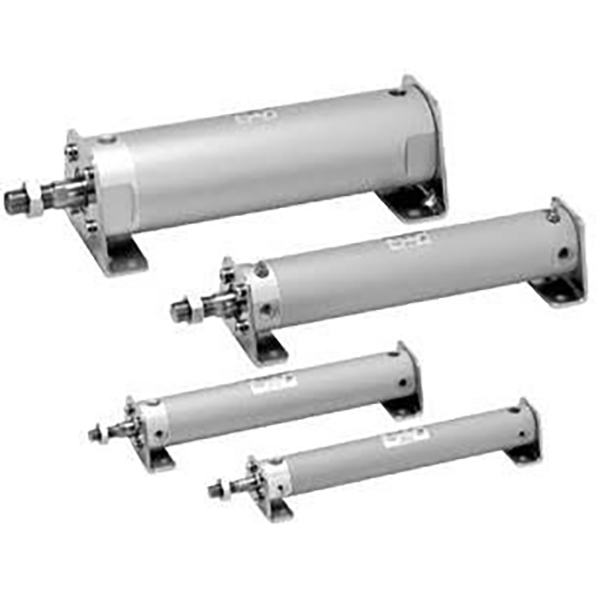

CG1 / CDG1-serie aluminium lichtgewicht ronde cilinder

Merk: SOLH van Richge Technology

Productoverzicht

    SOLH CG1/CDG1 aluminium lichtgewicht ronde cilinder, boring φ20 ~ 100 mm, opvolger van de oude SMC CA1-serie met volledig uitwisselbare montageafmetingen. Kenmerken: lichtgewicht, universele installatie, flexibele leidingindeling, geluidsarme en hoge snelheidsprestaties. Op grote schaal gebruikt in automatiseringstransportlijnen, elektronische apparatuur, verpakkingsmachines, lichte industriële apparatuur voor lichte en middelzware belasting, lange slag- en hoogfrequente heen en weer gaande toepassingen.

Kernstructuur en ontwerpkenmerken

   1. Standaard: nieuwe generatie SMC lichtgewicht ronde cilinder, directe vervanging voor CA1-serie.

   2. Materiaal: geëxtrudeerde aluminium cilinder en eindkappen, hardverchroomde zuigerstang. 30% lichter dan conventionele standaardcilinders, hoge sterkte en goede warmteafvoer.

   3. Structuur: eindkappen met schroefdraad, rechte ronde vorm, eenvoudige demontage en onderhoud. 4 gerichte luchtpoorten (interval van 90°), zeer flexibele leidingopstelling.

   4. Bedieningsvarianten

     -- CG1B Dubbelwerkend: Luchttoevoer aan beide uiteinden, meest voorkomende standaardmodel

     -- CG1S / CG1T Enkelwerkend: S=Veerretour; T=Veerverlenging, automatische reset na luchtonderbreking

     -- CG1W ​​dubbele stang: aan beide zijden verlengde stang, synchrone beweging, verbeterd anti-torsievermogen

     -- CG1K niet-roterende stang: zeshoekige zuigerstang voor nauwkeurige positionering en anti-twist

   4. Kussen: standaard rubberen kussen; luchtkussen (achtervoegsel A) optioneel om impact en geluid bij hoge snelheid te verminderen.

   5. Afdichting: wrijvingsarme composietafdichting met oliereservoirgroef, lage opstartdruk, olievrije werking, levensduur ≥8 miljoen cycli.

   6. Positiedetectie: CDG1 uitgerust met ingebouwde magnetische ring, compatibel met M9B/A93/Z73 automatische schakelaars voor feedback over de zuigerpositie; CG1 zonder magneet, kan geen magnetische schakelaars installeren.

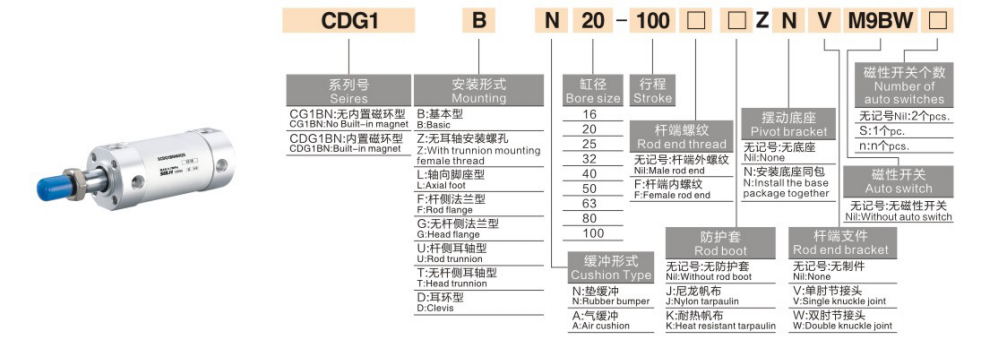

Volledige modelcoderingsregel

   1. Modelvoorbeeld: CDG1BN25-100Z

   2. Voorbeelden van standaardorderreferenties

     -- CDG1BN32-200Z: Boring32, slag200, dubbelwerkend, ingebouwde magneet, binnendraad

     -- CDG1S40-100Z: Boring 40, slag 100, enkelwerkende veerretour, ingebouwde magneet

     -- CDG1K50-150Z: Boring 50, slag 150, niet-roterende zeshoekige zuigerstang

Universele kern technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

   1. Dubbelwerkend CG1B

  2. Enkelwerkende CG1S (veerretour @0,5 MPa)

Montagevormen en afgeleide modellen

   1. Montageopties

     -- B Basistype: Directe installatie via eindkapschroefdraad (meest gebruikelijk)

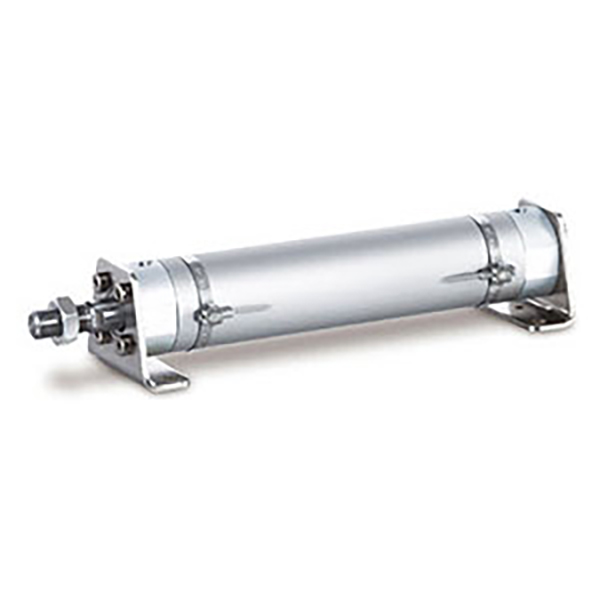

     -- L-voetbevestiging: Axiale voetbeugel voor zijmontage

     -- F/G-flens: flensplaatbevestiging aan stangzijde/kopzijde

     -- C/D-gaffel: enkele gaffel/dubbele gaffel voor zwenkmechanisme

     -- E-Tap: Tapbevestiging aan de kopzijde voor draai- en zwenkbeweging

   2. Belangrijkste afgeleide reeksen

     -- CDG1B: Standaard dubbelwerkend met ingebouwde magneet

     -- CDG1S/T: Enkelwerkende veerretour/veerverlenging

     -- CDG1W: Dubbele staaf dubbelwerkend

     -- CDG1K: Niet-roterende zeshoekige zuigerstang

     -- CDG1R: Slanke versie voor directe montage voor beperkte axiale ruimte

     -- CDG1KR: Directe montage + niet-roterende stang dubbelwerkend

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht en horizontale belasting, reserveer een veiligheidsmarge van ≥50%; geef prioriteit aan CG1 voor lichte tot middelzware belasting en toepassingen met lange slag.

   2. Slagbevestiging: voeg een extra slagmarge van 10 ~ 20 mm toe; Maximale slag: dubbelwerkend ≤1000 mm, enkelwerkend ≤300 mm.

   3. Configuratie-matching

     -- Bediening: Dubbelwerkend → B; enkelwerkende veerretour → S; vereiste tegen verdraaiing → K

     -- Kussen: voeg achtervoegsel A luchtkussen toe bij bedrijfssnelheid > 500 mm/s

     - Positiefeedback: kies een model met CDG1-magneet, passend bij de automatische M9B/A93-schakelaars

Samenvatting van één zin

     SOLH CG1/CDG1 aluminium lichtgewicht ronde cilinder is volledig uitwisselbaar met de SMC CA1-serie, lichtgewicht ontwerp met leidingen in meerdere richtingen, meerdere montagemogelijkheden, ideale lineaire actuator met lange slag voor productielijnen voor verpakking, transportbanden en elektronische automatisering.
