CG3-serie ultrakorte lichtgewicht cilinder | Compacte, snelle pneumatische cilinder van de nieuwe generatie

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

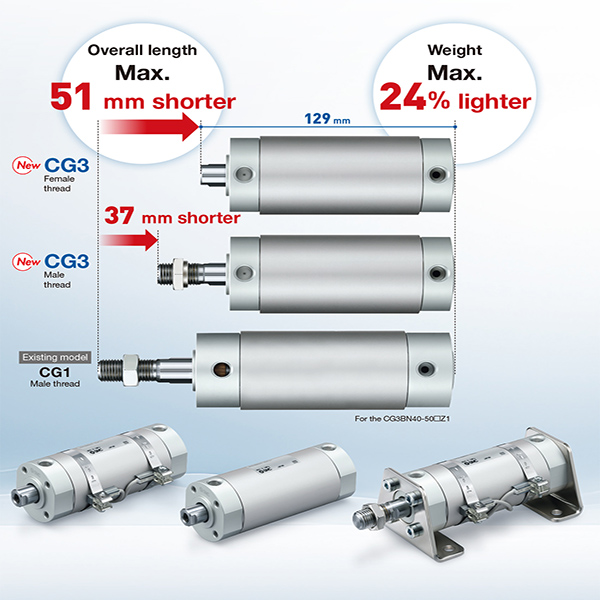

     De SOLH CG3/CDG3-serie is een ultrakorte lichtgewicht pneumatische cilinder van aluminiumlegering van de nieuwe generatie, die dient als een directe upgrade en vervanging voor de traditionele CG1-serie. Het bestrijkt een breed boringbereik van φ20 tot φ100 mm, met een maximale totale lengtevermindering van 51 mm en 24% gewichtsvermindering vergeleken met CG1. Met zijn ultracompacte behuizing, ultralicht gewicht, snelle, geluidsarme werking en olievrij onderhoudsvrij ontwerp, is hij perfect geschikt voor middelzware en lichte belasting, lange slag, hoogfrequente werking en scenario's met beperkte ruimte, op grote schaal toegepast in geautomatiseerde productielijnen, elektronische apparatuur, verpakkingsmachines en lichte industriële automatiseringssystemen.

  1.1 Industriestandaard en sterke uitwisselbaarheid

     De CG3-serie is ontwikkeld op basis van de nieuwe generatie SMC-standaard voor ronde cilinders met korte cilinders en beschikt over een uitstekende uitwisselbaarheid van de montage met de oude CG1-serie, terwijl compactere algemene afmetingen worden bereikt, oude apparatuur effectief wordt geüpgraded en de mechanische ruimte-indeling wordt geoptimaliseerd zonder ingewikkelde structurele aanpassingen.

  1.2 Premium lichtgewicht materiaalstructuur

     Door gebruik te maken van een zeer sterke aluminiumlegering voor de cilinderbuis en eindkappen, gecombineerd met een hardverchroomde zuigerstang. De geoptimaliseerde materiaalformule vermindert het totale gewicht met 24% vergeleken met CG1, en beschikt over een hoge structurele sterkte, uitstekende warmteafvoer en sterke vervormingsweerstand, waardoor een stabiele hoogfrequente werking op lange termijn wordt gegarandeerd.

  1.3 Geïntegreerde compacte structuur en flexibele leidingen

     Geïntegreerde cilinderbuis en einddekselstructuur met schroefdraadborging vereenvoudigen demontage, montage en dagelijks onderhoud. De innovatieve 4-weg leidingindeling (interval van 90°) biedt ultrahoge vrijheid voor installatie en leidingwerk, waardoor het installatieknelpunt van smalle apparatuurruimte wordt opgelost en gediversifieerde mechanische indelingsschema's worden ondersteund.

  1.4 Gediversifieerde bewegingstypen voor volledige scenariodekking

     • Dubbelwerkend (CG3B): Dual-end luchtinlaat heen en weer gaande beweging, het meest universele standaardtype voor conventioneel geautomatiseerd lineair rijden.

     • Enkelwerkend (CG3S/T): S = veerretour, T = veerverlenging; automatische reset na stroomuitval voor veiligheidsinterlock- en noodresetscenario's.

     • Dubbele staaf (CG3W): Synchrone beweging met dubbele stang, dubbele effectieve slag en uitstekende torsieweerstand voor speciale koppelings- en positioneringsmechanismen.

     • Niet-roterende staaf (CG3K): Zeshoekige anti-torsiezuigerstang, nulrotatie tijdens bedrijf om herhaalde positionering met hoge precisie te garanderen.

  1.5 Geoptimaliseerd buffer- en hoogwaardig afdichtingssysteem

     Standaard rubberen buffer met hoge elasticiteit (N) voor basisschokabsorptie en geluidsreductie; optionele luchtbuffer van het A-type voor frequent gebruik op hoge snelheid om eindimpact te elimineren en de levensduur te verlengen. Uitgerust met een wrijvingsarme composietafdichtring en een ingebouwde olieopslaggroef, beschikt de cilinder over een ultralage startdruk, een stabiele werking en olievrije onderhoudsprestaties, met een levensduur van meer dan 8 miljoen cycli.

  1.6 Intelligente inductieconfiguratie

     Het CDG3-model wordt geleverd met een ingebouwde magnetische ring, compatibel met magnetische schakelaars uit de M9B/A93/Z73-serie voor realtime detectie van de zuigerpositie en automatische PLC-signaalkoppelingscontrole; De niet-magnetische versie CG3 is toepasbaar voor eenvoudige cyclische bewegingen zonder vereisten voor positiedetectie.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

 1. Typische modelstructuur:CDG3BN25-100Z

  2. Standaardbestellingsvoorbeelden

     • Magnetisch dubbelwerkend binnendraadmodel: CDG3BN32-200Z (boring φ32, slag 200 mm, magnetisch uitgerust, vrouwelijke stangkop)

     • Magnetisch enkelwerkend veerretourmodel: CDG3S40-100Z (boring φ40, slag 100 mm, enkelwerkende veerreset, magnetisch uitgerust)

     • Magnetisch niet-roterend precisiemodel: CDG3K50-150Z (boring φ50, slag 150 mm, zeshoekige anti-torsiestang)

3. Technische kernparameters (standaardtype)

4. Theoretische stuwkracht- en spanningsgegevens van 0,5 MPa

  4.1 Dubbelwerkende (CG3B) stuwkracht- en spanningstabel

  4.2 Prestatietabel enkelwerkend (CG3S veerretour).

5. Montagetypes en afgeleide modellen

 5.1 Gediversifieerde universele montagemethoden

     • B Basistype: Directe installatie via einddekselschroefdraad, de meest universele en kosteneffectieve montagemethode voor standaard lineaire aandrijving.

     • L Voetbevestiging: Vastgezet met een axiale voetbeugel, speciaal ontworpen voor zijdelingse installatie en horizontale bevestigingsscenario's.

     • F/G flensmontage: Stangzijde / stangloze zijflens vlakke montage voor verticale vaste positionering en stabilisatie bij zware lasten.

     • C/D-gaffelbevestiging: Enkele gaffel / dubbele gaffelverbinding, geschikt voor zwenk- en koppelingsmechanische constructies.

     • E Tapbevestiging: Stangloze zijtapinstallatie, ideaal voor draaiende en zwaaiende werkomstandigheden.

  5.2 Kernderivatenreeksen

     • CDG3B: Magnetisch dubbelwerkend type (standaard mainstream-model)

     • CDG3S/T: Magnetisch enkelwerkend type (veerretour / veerverlenging)

     • CDG3W: Magnetisch dubbelwerkend type met dubbele staaf

     • CDG3K: Magnetisch, niet-roterend, zeshoekig staaftype

     • CDG3R: Ultradunne directe montage voor apparatuurstations met extreem beperkte ruimte

6. Vergelijking van CG3 versus CG1-selectie

7. Snelle selectiegids in 3 stappen

     1. Boring selectie: Selecteer de juiste boring volgens het werkelijke lastgewicht, reserveer een veiligheidsmarge van minimaal 50%. Geef prioriteit aan de CG3-serie voor werkomstandigheden met lichte belasting en beperkte ruimte.

     2. Lijnselectie: Stel de werkelijke werkslag in plus een veiligheidsmarge van 10~20 mm. Volg de standaard slagregels: dubbelwerkend ≤300 mm, enkelwerkend ≤100 mm.

     3. Functionele configuratie: Kies B voor conventionele dubbelwerkende heen en weer gaande beweging; S voor enkelwerkende veiligheidsscenario's met veerreset; K voor uiterst nauwkeurige anti-torsiepositionering. Selecteer luchtbuffer van het A-type voor werking op hoge snelheid (>500 mm/s) om schokken en geluid te verminderen. Kies het magnetische model CDG3, gecombineerd met M9B/A93-schakelaars voor realtime positiedetectie en automatische bediening.

Samenvatting van één zin

     De SOLH CG3 ultrakorte lichtgewicht cilinder van de nieuwe generatie heeft een ultracompacte lichtgewicht behuizing, een snelle, geluidsarme werking, olievrije, onderhoudsvrije prestaties en gediversifieerde montagemethoden, waardoor hoogwaardige en ruimtebesparende lineaire bewegingsoplossingen worden geboden voor geautomatiseerde hoogfrequente apparatuur met gemiddelde en lichte belasting.
