C85-serie roestvrijstalen minicilinder (ISO 6432-standaard, SMC-compatibel systeem)

Merk: SOLH van Richge Technology | Exportgerichte productcatalogus

Merk: SOLH van Richge Technology

Productoverzicht

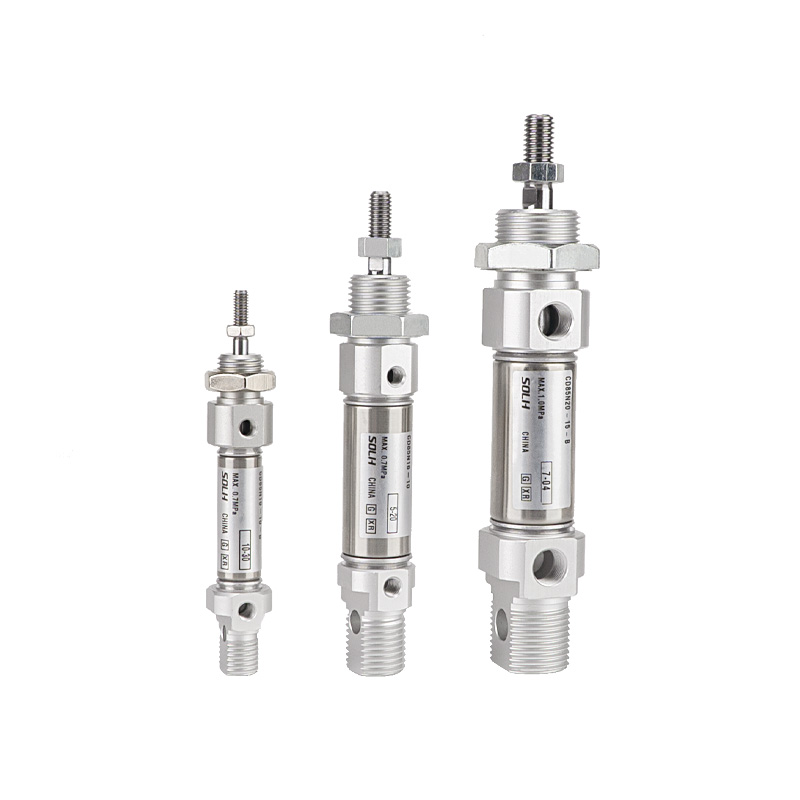

     SOLH C85-serie roestvrijstalen minicilinder voldoet aan de internationale norm ISO 6432, boringbereik φ8 ~ 25 mm. Kenmerken: compacte omtrek, corrosieweerstand, hoge snelheid en hoogfrequente prestaties, olievrije werking. Op grote schaal ingezet in de voedingsmiddelen-, farmaceutische, elektronica- en algemene pneumatische automatiseringsapparatuur.

Kernstructuur en ontwerpkenmerken

   1. Standaard: ISO 6432 (φ8–φ25), universele montageafmetingen voor de wereldwijde minicilindermarkt.

   2. Materiaal: 304 roestvrijstalen vat, zuigerstang en borgmoer; roestvrij, geschikt voor vochtige, zwak zure en zwak alkalische werkomstandigheden.

   3. Structuur: op rollen gekrompen eindkappen, trekstangvrij, rechte cilindrische vorm, klein formaat en lichtgewicht.

   4. Bedieningsvarianten

     -- Enkele stang dubbelwerkend (standaard)

     -- Enkelwerkend (veerretour / veerverlenging)

     -- Synchrone cilinder met dubbele stang

     -- C85K Niet-roterend staaftype

   5. Kussen: standaard rubberen kussen; luchtkussen (achtervoegsel C) optioneel voor φ10–25 om de impact bij hoge snelheid te verminderen.

   6. Afdichting: speciale bidirectionele afdichting met oliereservoirgroef, lage opstartdruk, lange levensduur onder olievrije werkomstandigheden.

   7. Positiedetectie: ingebouwde magnetische ring (code D) optioneel; Installatiemodi magnetische schakelaar: A=spoorgroef, B=stalen bandgroef.

Volledige modelcoderingsregel

   1. Modelvoorbeeld: CD85N25-100C-B

  2. Bestelreferentievoorbeeld: CD85N16-50

     -- Basistype, boring 16, slag 50, ingebouwde magneet, rubberen kussen.

Standaard technische specificaties (dubbelwerkend)

Theoretische stuw- en trekkracht @0,6 MPa (enkele stang, eenheid: N)

Montagevormen en afgeleide modellen

  1. ISO6432 montageopties

     -- N: Basistype met geïntegreerde gaffel (Meest populair)

     -- F: Axiale montage met plat uiteinde

     -- L: Enkele voetbevestiging / M: Dubbele voetbevestiging

     -- G: Flensmontage

     -- NU: Montage van tapgaffel

   2. Belangrijkste afgeleide versies

     -- CD85: Met ingebouwde magnetische ring, compatibel met magnetische sensoren

     -- C85K: Niet-roterende vierkante zuigerstang, anti-twist positionering

     -- C85E: Enkelwerkend (veerretour/veerverlenging)

     -- CWCD85E: Dubbelwerkende dubbelwerkende cilinder, synchrone beweging

Selectievergelijking: C85 VS MI VS MA

   1. ✅ Voorkeursgelegenheden voor C85

     -- Voedingsmiddelen-, farmaceutische en elektronische industrie: roestvrij staal, schone kwaliteit, anti-corrosief

     - Cycli met hoge snelheid en hoge frequentie: 50–1500 mm/s heen en weer gaande slag

     -- Compacte uitrustingsindeling: φ8–25 slanke cilindrische behuizing

     -- Vochtige en licht corrosieve werkplaatsomgeving

     -- Mondiale uitwisselingsvraag: ISO6432 universele dimensie voor directe vervanging

 Snelle selectiegids in 3 stappen

   1. Boringselectie: bereken de stuwkracht en horizontale belasting, reserveer een veiligheidsmarge van ≥50%; kies een kleinere boring voor werking met een hogere frequentie.

   2. Slagbevestiging: voeg een extra marge van 10–20 mm toe; maximale slag 400 mm.

   3. Configuratieselectie

     -- Ingebouwde magneet: voeg code D toe

     -- Impactreductie bij hoge snelheid: kies achtervoegsel C-luchtkussen

     -- Verdraaibeveiligingsvereiste: selecteer de niet-roterende versie K

     -- Passende montagevorm: N/F/L/M/G volgens de structuur van de apparatuur

Samenvatting van één zin

     SOLH C85/CD85 ISO6432 roestvrijstalen minicilinder is volledig uitwisselbaar met geïmporteerde SMC-series, ondersteunt olievrije werking op hoge snelheid, meerdere montagemethoden en optionele anti-roterende staaf, ideale lineaire actuator voor geautomatiseerde productielijnen voor voedsel, medische en elektronische apparatuur.
