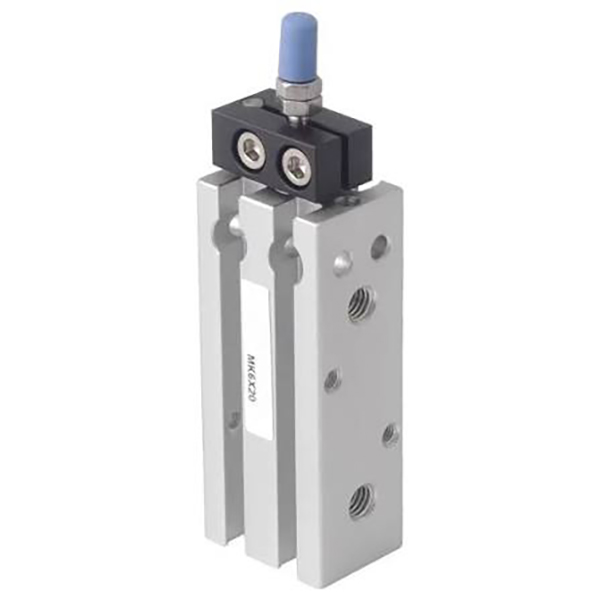

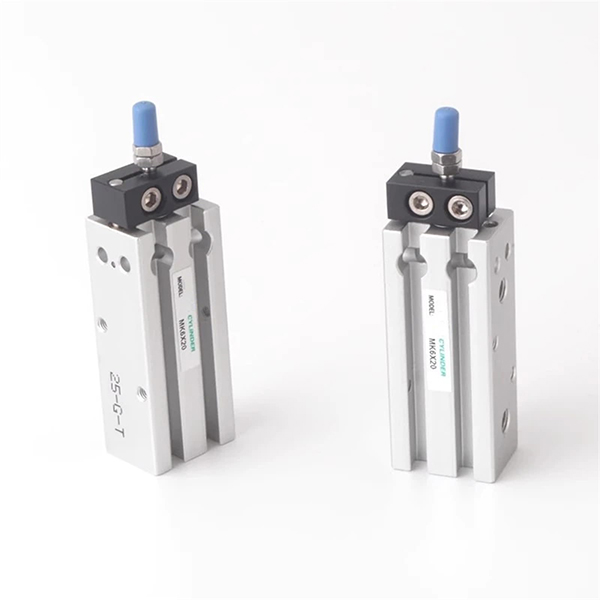

Meervoudig gemonteerde cilinder uit de MK-serie

MK-serie compacte anti-rotatiecilinder met meerdere montagepunten

Merk: SOLH van Richge Technology

Productoverzicht

     De dunne multi-mount cilinder uit de SOLH MK-serie is een verbeterde versie van de MD-cilinder met ingebouwd antirotatiemechanisme. Het vierkante lichaam ondersteunt installatie op zes oppervlakken zonder extra beugels. De anti-twiststructuur beperkt de rotatie van de zuigerstang en maakt parallelle installatie met meerdere cilinders mogelijk, ideaal voor precisieautomatisering met beperkte ruimte en vereisten voor hoekpositionering. Direct uitwisselbaar met de Airtac MD- en SMC CQS-serie.

Structuur en kenmerken

     -- Vierkant dun aluminium lichaam, geïntegreerde anti-rotatiegeleidingssleuf;

     - Hard geanodiseerde loop, verchroomde zuigerstang, duurzaam en lichtgewicht;

     -- Volledige varianten: MK (dubbelwerkend), MSK (veer uitschuiven), MTK (veer intrekken), MKD (dubbele stang), MKJ (dubbele stang verstelbare slag); achtervoegsel -S voor ingebouwde magneet;

     - Anti-rotatienauwkeurigheid ≤ ± 0,5 °, vermijd hoekafwijking van het werkstuk;

     -- Monteerbaar aan de voor-, achter-, links-, rechts-, boven- en onderkant; ondersteuning van parallelle montage naast elkaar;

     -- Omtreksensorgroeven voor flexibele installatie van magnetische schakelaars.

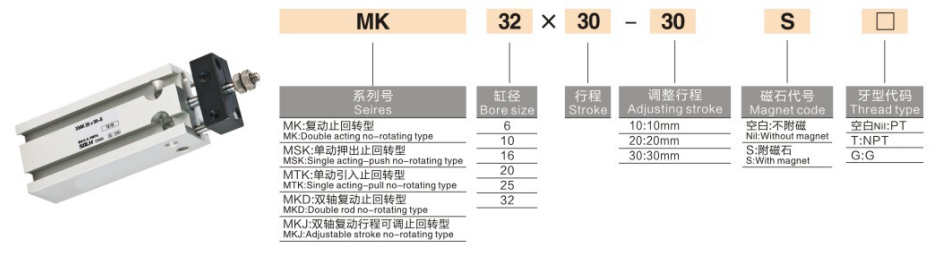

Modelcoderingsregel

   1. Voorbeeld: MK20-50-S

     -- MK: Seriecode; K=anti-rotatie; D=dubbele staaf; J=regelbare slag

     -- 20: Boring: 6/10/16/20/25/32 mm

     -- 50: Slaglengte 5 ~ 100 mm

     -- -S: Ingebouwde magneetring

Technische specificaties

Theoretische stuwkracht en trekkracht @0,5 MPa (enkele stang, N)

Selectiegids

     -- Selecteer een boring met een veiligheidsmarge van minimaal 50% voor werkbelasting;

     -- Voeg 5~10 mm toe aan de praktische slag; maximale standaardslag: 100 mm;

     -- Kies het -S-model als positiedetectie vereist is; selecteer MKD dubbele stang voor zijbelasting.

Samenvatting van één zin

     SOLH MK compacte cilinder met zes opbouwmontage, uitgerust met ingebouwd antirotatiemechanisme, geschikt voor nauwkeurige positionering en compacte lay-out met meerdere cilinders in automatiseringsapparatuur met beperkte ruimte.
