Merk: SOLH van Richge Technology
SOLH CDUJB-serie ultra-mini vrijmontagecilinder is ontworpen voor apparatuur met beperkte installatieruimte. Vergeleken met de standaard CU-serie is de totale lengte met 64% verminderd en het volume met 70% verminderd. De vierkante compacte behuizing maakt directe montage op meerdere oppervlakken mogelijk zonder beugels. CDUJB voorzien van ingebouwde magneet voor positiedetectie. Op grote schaal toegepast in 3C-elektronica, medische instrumenten en halfgeleiderprecisieautomatisering.
|
Model |
Functies |
Sollicitatie |
| CUJB |
Zonder magneetring, geen sensormontage |
Voordelige microlichtbelasting zonder positiefeedback |
| CDUJB |
Ingebouwde magneet, compatibel met CMSH/DMSH, D-M9BV-schakelaars |
Automatisering vereist een slagpositiesignaal |
| CDUJS |
Schone uitvoering, kopervrij materiaal |
Medisch apparaat, halfgeleider cleanroom |
- Supercompact vierkant lichaam, geschikt voor dichte lay-out en ingebedde mal;
- Montagegaten aan meerdere zijden aan de onderkant, zijkant en kopse kant, installatie vanuit elke richting;
-- Ingebouwde magneet (CDUJB), dubbele sensorsleuven voor het detecteren van de uitschuif-/intrekpositie;
-- MU-S025 magnetische afschermplaat optioneel om wederzijdse interferentie voor dicht op elkaar geplaatste cilinders te voorkomen;
-- Optioneel rubberen eindkussen om de impact op kleine werkstukken te verminderen;
- CDUJS kopervrij ontwerp vermijdt metaalneerslag voor een schoon milieu.

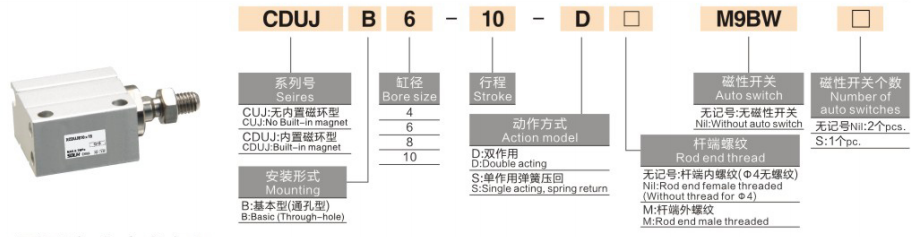

1. Voorbeeld: CDUJB8×15D-M
-- CDUJB: Seriecode (C = ingebouwde magneet; CUJB = niet-magneet)
-- 8: Boring (mm): 4,6,8,10,12,16,20
-- 15: Slaglengte (mm)
-- D: Dubbelwerkend; S: Enkelwerkende veerretour
-- M: externe draadstang; Geen markering = binnendraad; φ4/φ6 zonder staafdraad
|
Parameter |
Specificatie |
| Boring maat |
4,6,8,10,12,16,20 mm |
| Standaard slag |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Acteertype |
Dubbelwerkend (hoofd), enkelwerkend veerretour |
| Bedrijfsdruk |
Dubbelwerkend: 0,15 ~ 0,7 MPa (φ4/φ6); 0,1 ~ 0,7 MPa (≥φ8); Enkelwerkend: 0,35 ~ 0,7 MPa (φ4) |
| Bewijsdruk |
1,0 MPa |
| Temperatuurbereik |
Niet-magneet: -10~70℃; Magneetversie: -10~60℃ |
| Zuigersnelheid |
50~500 mm/sec |
| Kussen |
Geen kussen/rubberen buffer optioneel |
| Poort draad |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Smering |
Olievrije werking |
| Slagtolerantie |
±0,5 mm |
|
Boring (mm) |
Oppervlakte (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Typische toepassingen
-- 3C-elektronica micro-mal, chiptransport, connectorinbrengen;
- Monsterverwerking van medische apparatuur, micro-duwmechanisme;
- Positionering van halfgeleiderwafels, miniatuuractuator voor cleanrooms;
-- Automatiseringsstop, korte slagklemming en positionering.
⚠️ Selectieherinneringen
-- Niet geschikt voor zware zijdelingse belasting; voeg een geleider toe als er zijdelingse kracht aanwezig is.
-- Magnetische afschermplaat vereist wanneer meerdere cilinders naast elkaar worden geïnstalleerd.
SOLH CDUJB ultracompacte vrij gemonteerde pneumatische cilinder maakt beugelloze installatie in meerdere richtingen mogelijk, ideale micro-lineaire actuator voor precisieautomatisering met beperkte ruimte in 3C-, medische en halfgeleiderindustrieën.
