MAL-serie minicilinder van aluminiumlegering | Lichtgewicht economische pneumatische cilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

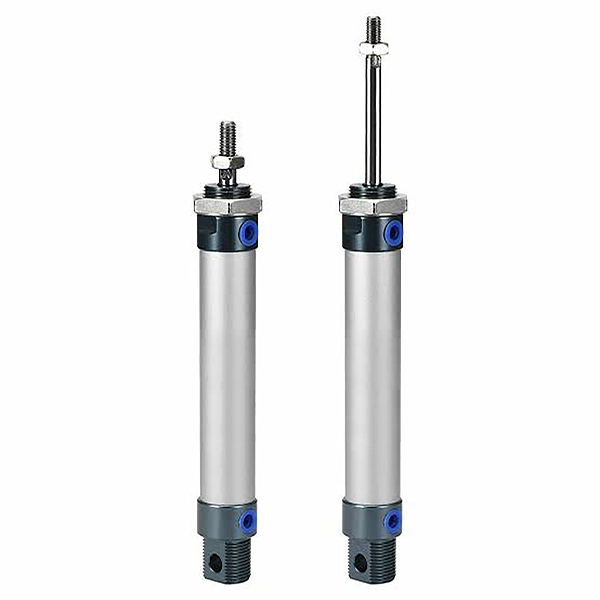

     De SOLH MAL-serie is een lichtgewicht, economische mini-pneumatische cilinder van aluminiumlegering, die in de markt algemeen wordt erkend als een kosteneffectieve minicilinderoplossing. Door gebruik te maken van een cilinderbuis van geanodiseerde aluminiumlegering en een roestvrijstalen zuigerstang, beschikt het over een ultralicht gewicht, een compacte structuur en lage kosten. Dankzij de sterke compatibiliteit met de MA- en CM2-series is het ideaal voor lichtbelaste, budgetgevoelige geautomatiseerde apparatuur in de elektronica, de verpakkingsindustrie, de lichte industrie en droge, stofarme werkscenario's.

  1.1 Universele standaard en hoge uitwisselbaarheid

     Vervaardigd volgens binnenlandse universele industriële normen met uniforme montageafmetingen en interfacespecificaties. Het bereikt een uitstekende structurele en dimensionale uitwisselbaarheid met reguliere cilinders uit de MA- en CM2-serie, en ondersteunt vervanging zonder modificatie, renovatie van apparatuur en batch-gestandaardiseerde assemblage.

  1.2 Lichtgewicht materiaalstructuur

     Gemaakt met een cilinderbuis van hoogwaardige geanodiseerde aluminiumlegering en eindkappen van aluminiumlegering, gecombineerd met een roestvaststalen zuigerstang. Vergeleken met conventionele cilinders uit de MA-serie is de MAL-serie 15% lichter in gewicht en ongeveer 10 mm korter in totale lengte. Het levert uitstekende draagbaarheid en compacte installatieprestaties, terwijl de kosten effectief worden beheerst.

  1.3 Stabiele draadvergrendelingsstructuur

     Door gebruik te maken van dual-end cover-draadvergrendelingstechnologie met een strakke en stabiele montagestructuur. Het gestroomlijnde ronde, rechte uiterlijk zorgt voor een eenvoudige algehele structuur en gemakkelijke dagelijkse demontage, onderhoud en foutopsporing, waardoor de latere operationele en onderhoudskosten voor lichte geautomatiseerde productielijnen aanzienlijk worden verlaagd.

  1.4 Gediversifieerde bewegings- en functionele derivaten

     • MAL dubbelwerkend: Dual-end luchtinlaat heen en weer gaande beweging, het meest universele standaardtype voor conventionele lineaire automatisering met lichte belasting.

     • MSAL enkelwerkend (uitduwen): Uitschuifbare veerstructuur, automatische verlenging van de stang na stroomuitval voor veiligheidsresetmechanismen.

     • MTAL enkelwerkend (terugtrekbaar): Veerretourstructuur, automatische terugtrekking van de stang na stroomuitval voor beschermende positioneringsscenario's.

     • MALD dubbele hengel: Dual-end uitgangszuigerstang, waardoor synchrone werking wordt gerealiseerd en een verdubbelde effectieve slag voor nauwkeurige synchrone transmissie.

     • MALJ verstelbare slag: Dubbelwerkend ontwerp met instelbare slag, ter ondersteuning van nauwkeurige positionering en flexibele slagkalibratie voor variabele werkeisen.

  1.5 Flexibele buffer en duurzaam afdichtingssysteem

     Standaard voorzien van hoogwaardige rubberen bufferpad voor basisgeluidsreductie en impactabsorptie; De optionele verbeterde luchtbuffer (C-code) vermindert effectief trillingen en geluid tijdens cyclische werking op hoge snelheid. De cilinder is voorzien van een bidirectionele composietafdichting met lage wrijving en ingebouwde olieopslaggroef en beschikt over een ultralage startdruk en een stabiele olievrije werking, met een levensduur van maximaal 5 miljoen cycli.

  1.6 Optionele magnetische inductieconfiguratie

     De MAL-serie ondersteunt een optionele ingebouwde magnetische ring (S-code), perfect compatibel met magnetische schakelaars uit de CS1-G- en SMC M9B-serie. Het realiseert realtime nauwkeurige detectie van de zuigerpositie en elektrische signaalkoppeling, waardoor wordt voldaan aan de geautomatiseerde cycluspositionering en intelligente monitoringvereisten voor lichte automatiseringsapparatuur.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelstructuur: MAL25-100S-CM-FA

 2. Standaardbestellingsvoorbeelden

     • Standaard dubbelwerkend magnetisch model: MAL32-75S-CM (32 mm boring, 75 mm slag, ronde staart, met magnetische ring)

     • Enkelwerkend veerretourmodel: MTAL20-50S-U (20 mm boring, 50 mm slag, platte staart, enkelwerkende reset)

     • Dubbelstaaf dubbelwerkend model: MALD25-100S-CA (boring 25 mm, slag 100 mm, zwenkstaart, synchrone werking met dubbele stang)

3. Technische kernparameters (standaardtype)

4. 0,5 MPa theoretische stuwkracht- en spanningsreferentiekaart (enkele hengel)

 4.1 Dubbelwerkende (MAL) prestatiegegevens

  4.2 Prestatiegegevens enkelwerkend (MTAL Spring Return).

5. Montageformulieren en afgeleide modellen

  5.1 Gediversifieerde universele montagemethoden

     • CM ronde staart: Standaard rechte montage, het meest universele type voor conventioneel vast lineair lichtlastbedrijf

     • CA-zwaaistaart: Zwenkbare staartstructuur, geschikt voor oscillerende, flipping- en koppelingsmechanismen

     • U platte staart: Ultracompact ontwerp met platte staart, perfect voor een ultradunne en smalle indeling van de installatieruimte

     • FA/FB Voor-/achterflens: Platte flensbevestiging aan voor- en achterzijde, stabiele verticale installatie voor positioneringsapparatuur met lichte belasting

     • LB Voetbeugel: Axiale voetbasisbevestiging, comfortabele zijdelingse installatie en flexibele opstelling van de uitrusting

     • SDB dubbele oorbeugel: Dubbele scharnierstructuur, aangepast aan flexibele zwenk- en speciale werkomstandigheden

  5.2 Kernderivatenreeksen

     • MAL Standaard dubbelwerkend: Universeel lichtgewicht model met optionele magnetische ring voor algemene automatisering bij lichte belasting

     • MSAL/MTAL enkelwerkend: Typen met veeruitdruk / veerretour voor veiligheidsreset en beschermende positioneringsscenario's

     • MALD dubbele hengel: Dual-end synchrone uitvoerstructuur, verdubbeling van de effectieve slag en verbetering van de bedrijfsstabiliteit

     • MALJ verstelbare slag: Aanpasbaar slagontwerp voor nauwkeurige positionering en verwerking van variabele slagen

     • MALC verstelbaar kussen: Verbeterde luchtbufferstructuur, waardoor impact en geluid bij hoge snelheden worden verminderd voor frequent cyclisch gebruik

6. MAL versus MA-selectievergelijking

7. Snelle selectiegids in 3 stappen

     1. Boring selectie: Selecteer de juiste boring op basis van het werkelijke lastgewicht, reserveer een veiligheidsmarge van meer dan 50%. Geef prioriteit aan de MAL-serie voor automatiseringsprojecten met lichte belasting en budget.

     2. Lijnselectie: Werkelijke werkslag plus een veiligheidsmarge van 10~20 mm; volg de standaard slaglimieten: dubbelwerkend ≤500 mm, enkelwerkend ≤150 mm.

     3. Functionele configuratie: Kies MAL voor standaard dubbelwerkend, MTAL voor enkelwerkend veerretour, MALD voor synchrone werking met dubbele stang. Selecteer MALC-luchtkussen voor werking op hoge snelheid (>500 mm/s). Equip S magnetische ring + CS1-G/M9B schakelaars voor automatische positiedetectie.

Samenvatting van één zin

     De lichtgewicht minicilinder van aluminiumlegering uit de SOLH MAL-serie heeft een ultralichte compacte structuur, ultralage kosten en gediversifieerde functionele opties, en dient als de meest kosteneffectieve pneumatische oplossing voor kleine geautomatiseerde apparatuur met lichte belasting, droge omgeving en budgetbeperkt.
