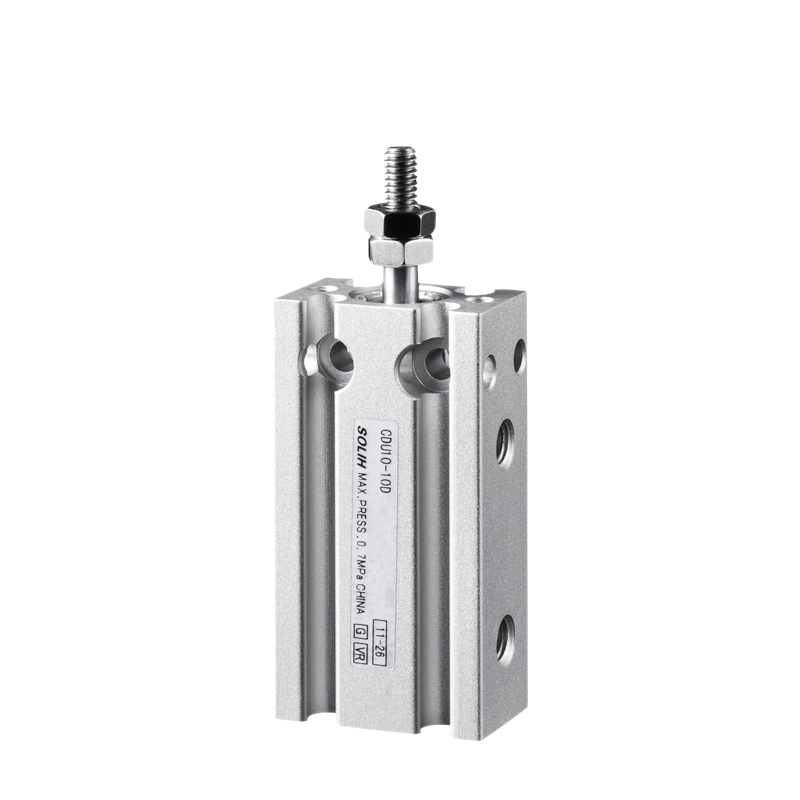

SOLH CU/CDU-serie rechthoekige blokcilinder met vrije montage. Montagegaten voor meerdere oppervlakken maken directe installatie in elke richting mogelijk, zonder beugels. Ultradun compact ontwerp dat veel wordt gebruikt voor het duwen, klemmen en positioneren van lichte lasten in automatiseringsapparatuur met beperkte installatieruimte.
|
Model |
Functie |
Sollicitatie |
| CU |
Zonder magneetring passen er geen magnetische schakelaars op |
Kostengevoelige projecten zonder positiefeedback |
| CDU |
Ingebouwde magneet, ondersteunt CMSH/DMSH magnetische sensoren |
Positiedetectie voor uitschuiven/intrekken nodig |
| CUK/CDUK |
Niet-roterende zuigerstang |
De werkstukhoek moet vast zijn, om asrotatie te voorkomen |
| CUW/CDUW |
Dubbele zuigerstang, geïntegreerde geleiding, anti-torsie |
Toepassingen met zijbelasting en offsetkracht |
-- Montage in meerdere richtingen: installeer vanaf de onderkant, zijkant of kopse kant, behalve de montagebeugel;
-- Slanke rechthoekige behuizing, 40% dunner dan standaard trekstangcilinder;
- Meerdere structuren: standaard enkele stang, anti-rotatiestang, dubbel geleide stang;
-- Ingebouwde magneetversie (CDU) met verstelbare sensorsleuven;
-- Zelfsmerende lagers, olievrije continue werking;
-- Vaste rubberen bufferkussens om impact en geluid te verminderen.

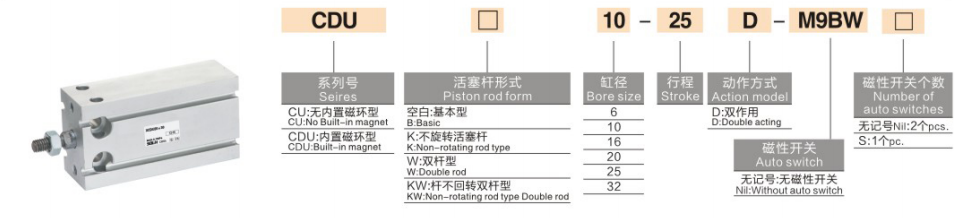

1. Voorbeeld: CDU16×30S
-- CDU: Serienaam, C=ingebouwde magneet; K=niet-roterende staaf; W=dubbele stang
-- 16: Boring (mm): 6,10,16,20,25,32
-- 30: Slaglengte (mm)
-- S: Standaardspecificatie
|
Parameter |
Specificatie |
| Boring maat |
6,10,16,20,25,32 mm |
| Standaard slag |
5~60mm |
| Acteertype |
Dubbelwerkend (standaard); enkelwerkende veerretour/uitschuiven |
| Bedrijfsdruk |
Dubbelwerkend: 0,05 ~ 0,7 MPa; Enkelwerkend: 0,15 ~ 0,7 MPa |
| Bewijsdruk |
1,05 MPa |
| Temperatuur |
-10~60℃ (geen ijs in de lucht) |
| Zuigersnelheid |
50~500 mm/sec |
| Kussen |
Vaste rubberen buffer aan beide uiteinden |
| Poort draad |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Smering |
Olievrije werking |
|
Boring (mm) |
Stuwkracht/trekgebied |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11.3 / 10.2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & halfgeleider micro-mal, stop, persfitting;
-- Algemene automatisering van klemmen, positioneren en materiaalwisselen;
-- Huishoudapparatuur en hardware-assemblage; verpakking van lichte lading sorteerapparatuur.
SOLH CU/CDU rechthoekige vrij gemonteerde pneumatische cilinder ondersteunt beugelloze installatie onder meerdere hoeken, met niet-roterende en dubbel geleide stangvarianten, veel gebruikt voor lichte automatisering met korte slag, positionering en klemming.
