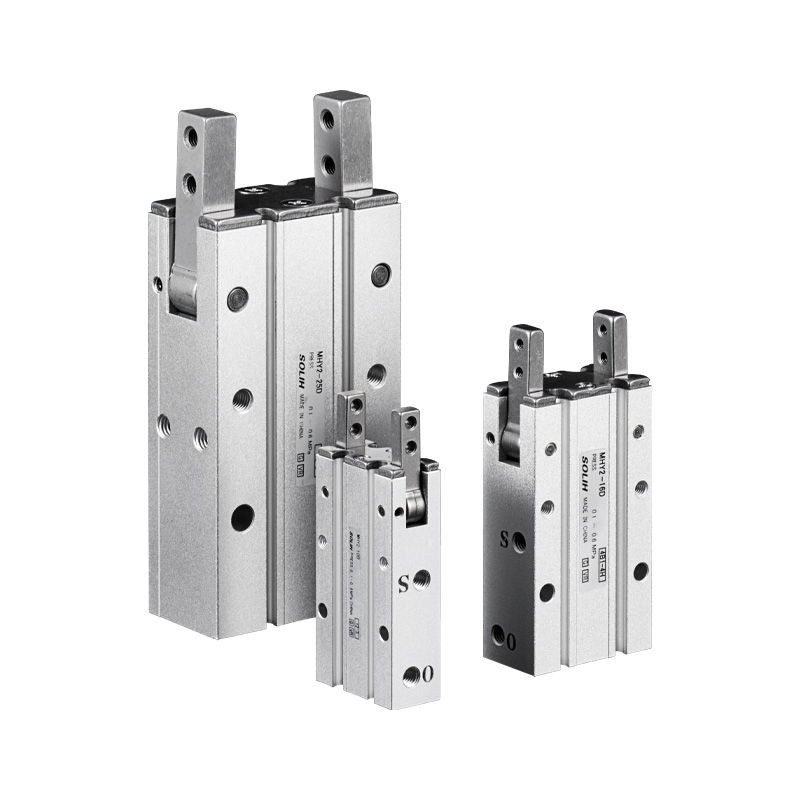

MHY2-serie 180° nokkenaangedreven, zwenkbare pneumatische grijper

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MHY2-serie is een standaard 180° brede, door een zwenknok aangedreven pneumatische grijper met 2 kaken. Kernvoordelen: ultragrote openingshoek, lichtgewicht compacte structuur, anti-stofstructuur en stabiele herhalingspositionering. Ideaal voor het hanteren van ronde en onregelmatige werkstukken, automatisch laden/ontladen, omdraaien en sorteren. Het eenvoudige bewegingstraject maakt eenvoudig oppakken en loslaten mogelijk zonder complexe mechanische bewegingen.

Kernstructuur en werkingsprincipe

     -- Transmissie: nokkenmechanisme (niet tandwiel en tandheugel). Dubbele zuigers duwen de nokconstructie om twee kaken synchroon aan te drijven. Maximale openingshoek 180°, overclose-positie -3° voor anti-loslating vasthouden. Soepele gesynchroniseerde swing zonder kaakafbuiging.

     - Constructie: behuizing van aluminiumlegering, standaard roestvrijstalen kaken, ingebouwde magnetische ring, vierzijdige montagesleuven voor magnetische schakelaars. Montagegaten beschikbaar aan de onder- en zijkant. Het ontwerp met smalle vrije ruimte voorkomt dat stof en vuil in het interne mechanisme binnendringen.

     -- Bedrijfsmodus: alleen dubbelwerkend (D), geen enkelwerkende NO/NC-varianten. Bidirectionele luchtregeling met instelbare openings-/sluitsnelheid.

     -- Positioneringsnauwkeurigheid: herhaal positioneringsnauwkeurigheid ± 0,02 mm met consistente zwenkhoek.

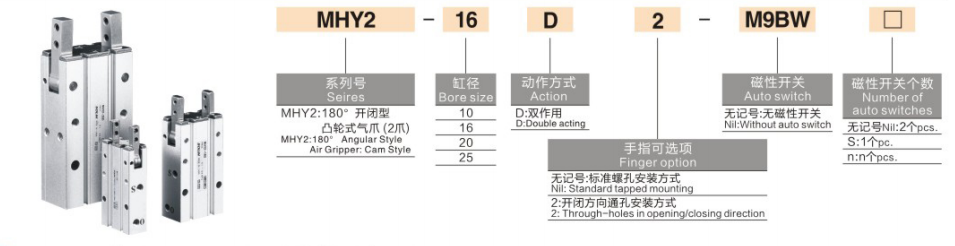

Volledige modelcoderingsregel

  1. Modelvoorbeeld: MHY2-16D-S-M9BW

  2. Standaardorderreferentie

     MHY2-20D-S-M9BW: Boring 20, dubbelwerkend, ingebouwde magnetische ring, M9B magnetische schakelaar met 1m kabel.

Universele kern technische specificaties

Klemkoppel- en krachtgegevens (0,5 MPa, referentieklemafstand L=35 mm)

     Belangrijke opmerking: De effectieve klemkracht neemt af naarmate de klemafstand L groter wordt. Verificatie van het belastingskoppel is verplicht tijdens de selectie.

Voorkeurstoepassingsscenario's

  ✅ Kies MHY2 als:

     -- Vereist een ultrabrede opening van 180° voor cilindrische buizen, onregelmatig gevormde onderdelen, laad-/los- en kantelstations

     -- Compacte roboteindeffector met lichte lading, lichtgewicht ontwerpprioriteit

     - Werkplaatsomgeving met stof en puin, vraag naar interne structuur tegen verontreiniging

     -- Alternatieve oplossing nodig wanneer de MHZ2 parallelle grijper geen onregelmatige werkstukken met een grote diameter kan vastgrijpen

  ❌ Niet aanbevolen, selecteer alternatieve modellen:

     - Enkelwerkende normaal open / normaal gesloten uitschakeling nodig → Kies MHW2 tandwielzwenkgrijper

     -- Vereist een boring groter dan 25 mm en een hoge klemkracht → Kies de MHW2-serie (max. boring tot 40)

     -- Pure parallelle lineaire klemming met kleine openingsweg → Kies voor de parallelle grijper MHZ2

Richtlijnen voor sleutelselectie

     -- Selecteer de boring op basis van de werkstukdiameter en buitenafmeting: 10 (klein) →16 →20 →25 (middelgroot)

     -- Voeg het achtervoegsel -S magnetische ring toe plus magnetische schakelaars uit de M9-serie voor PLC-positiefeedback

     -- Montagekeuze: blanco voor standaard tapgat; achtervoegsel -2 voor installatie door gaten, geschikt voor platform- en beugelmontage

     -- Controle van de belasting: houd klemafstand L ≤35 mm; handhaaf een veiligheidsfactor ≥1,5 voor koppel en klemkracht

Samenvatting van één zin

     SOLH MHY2 nokaangedreven pneumatische grijper met 180° brede draaiing, heeft een anti-stof cam-transmissiestructuur, alleen dubbelwerkend, ± 0,02 mm herhaalnauwkeurigheid met optionele magnetische schakelaar en montage door het gat, lichtgewicht compacte oplossing voor ronde en onregelmatige werkstukken met grote diameter, omdraaien en sorteren op miniatuurrobotautomatiseringsapparatuur.
