CJ1-serie miniatuurpencilinder (ultrakleine micro-luchtcilinder φ2,5 / φ4 mm)

Merk: SOLH van Richge Technology

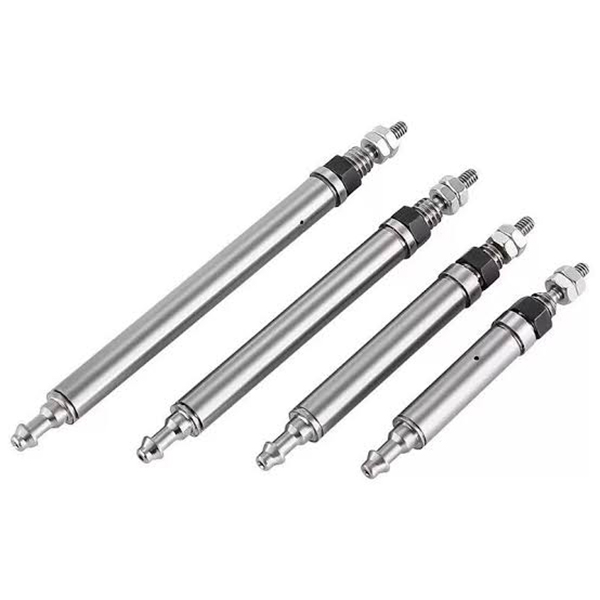

Productoverzicht

     De SOLH CJ1-serie bestaat uit ultraminiatuur enkel-/dubbelwerkende cilinders van het pentype. Kernvoordelen: ultracompacte kleine omtrek, lichtgewicht constructie, lage uitgangskracht en snelle respons. Ontworpen voor nauwkeurig rijden in kleine ruimtes, push- en pull-taken voor microbelastingen, miniatuurstations voor elektronica en 3C-automatisering. Het is de kernactuator voor micro-automatiseringstoepassingen.

Kernstructuur en ontwerpkenmerken

     -- Aandrijftypes: enkelwerkend (veerretour) en dubbelwerkend. Boringopties: φ2,5 (exclusief enkelwerkend); φ4 (beschikbaar voor enkel-/dubbelwerkend).

     -- Structureel kenmerk: rond lichaam, slanke penzuigerstang, geen ingebouwd kussen, basisbevestiging met eindschroefdraad. φ4 model buitendiameter slechts 4 mm, nettogewicht slechts enkele grammen.

     - Dynamische prestaties: kussenvrije structuur maakt een snelle zuigerrespons mogelijk. Bedrijfssnelheid: 50 ~ 500 mm/s, geschikt voor hoogfrequente korte slagbewegingen.

     -- Materiaal en afdichting: behuizing van hard geanodiseerd aluminium, NBR-afdichtingscomponenten, olievrij ontwerp, compatibel met schone of licht olieachtige werkplaatsomgevingen.

     -- Flexibele installatie: basisversie met schroefdraad aan beide uiteinden voor axiale bevestiging. De poortoriëntatie op de kop aan de stangzijde kan ±90° worden aangepast, handig voor het routeren van buizen in krappe lay-outs.

Volledige modelcoderingsregel

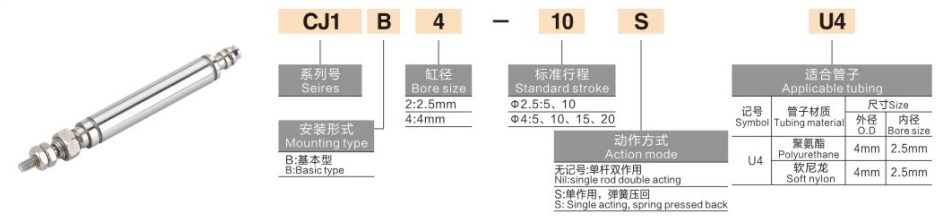

   1. Modelvoorbeeld: CJ1B4-10SU4

   2. Voorbeelden van standaardorderreferenties

     -- CJ1B2-10SU4: Boring 2,5, slag 10, enkelwerkende veerretour

     -- CJ1B4-15U4: Boring 4, slag 15, dubbelwerkend

     -- CJ1B4-5SU4: Boring 4, slag 5, enkelwerkende veerretour

Universele kern technische specificaties (0,5 MPa toevoerdruk)

Kernconcurrentievoordelen

   1. Ultrakleine voetafdruk voor krappe installatieruimte

     -- Minimale boring φ2,5, buitendiameter φ4, gewicht slechts 2~3,5 g, eenvoudig te integreren in ultracompacte apparatuurlay-outs.

   2. Precisie lineair rijden met lage stuwkracht

     -- Uitgangsdrukbereik 0,64~6,3N @0,5MPa, ideaal voor microbelastingen ≤100g, vermijdt impactschade aan delicate kleine werkstukken.

   3. Hoogfrequente snelle reactie

     -- Kussenvrije structuur zorgt voor snelle bediening, ondersteunt ≥300 cycli per minuut met korte slag om de productie-efficiëntie te verhogen.

   4. Olievrije werking en lange levensduur

     -- NBR-afdichtingssysteem ondersteunt olievrije perslucht voor schone productieomgevingen; mechanische levensduur ≥3 miljoen cycli.

   5. Verstelbare poortrichting en eenvoudige montage

     -- Luchtpoort aan stangzijde ±90° draaibaar. Dubbelzijdige externe schroefdraad maakt directe axiale vergrendeling mogelijk zonder extra montagebeugels, waardoor inbedrijfstelling ter plaatse wordt vereenvoudigd.

Montageopties en typische industriële toepassingen

   1. Montageformulieren

     -- Axiale schroefdraadbevestiging: schroef beide uiteinden rechtstreeks op de apparatuur voor een rechte push-pull-beweging

     -- Zijbeugelmontage: Optionele miniatuurbeugel voor zijdelingse installatie, geschikt voor zwenk- of zijwaarts rijden

   2. Typische toepassingsscenario's

     -- 3C & Elektronica: testen van de duurzaamheid van mobiele knoppen, klemmen van microplastic onderdelen, uitwerpen en positioneren van spaanders

     - Precisie-instrumentatie: miniklepschakeling, glasvezelpositionering, mechanismen voor fijnafstelling

     -- Algemene automatisering: laden/ontladen van microcomponenten, lichtgewicht etiketten pellen, miniatuurmalbediening

     -- Medische apparatuur: telescopische beweging van kleine instrumenten, voortstuwing van microvloeistoffen, precisiepositioneringsassemblages

Snelle selectiegids in 3 stappen

   1. Boringselectie op basis van laadvermogen

     -- φ2,5 voor belasting ≤50g; φ4 voor belasting 50~100g. Reserveer een veiligheidsmarge van minimaal 50% vanwege de lage stuwkrachteigenschappen.

   2. Bevestiging van de beroerte

     -- Selecteer slag volgens vereiste reisafstand; geef prioriteit aan kortere slagen voor een stabiele hoogfrequente werking.

   3. Selectie van actiemodus

     -- Enkelwerkend (met achtervoegsel S): Unidirectioneel duwen/trekken met veerreset voor veiligheidsontwerp bij stroomuitval

     -- Dubbelwerkend: bidirectionele nauwkeurige lineaire aandrijving zonder terugstelveer

Samenvatting van één zin

     De SOLH CJ1 ultra-miniatuur pneumatische cilinder met pin is verkrijgbaar in varianten met enkele veerretour en dubbelwerkende varianten met φ2,5 / φ4 boring, ultralichtgewicht compact ontwerp en verstelbare luchtpoortrichting, waardoor precisie micro-lineaire beweging met lage stuwkracht wordt geboden, algemeen toegepast voor 3C-testen, precisie-instrumenten en medische miniatuurautomatiseringsapparatuur.
