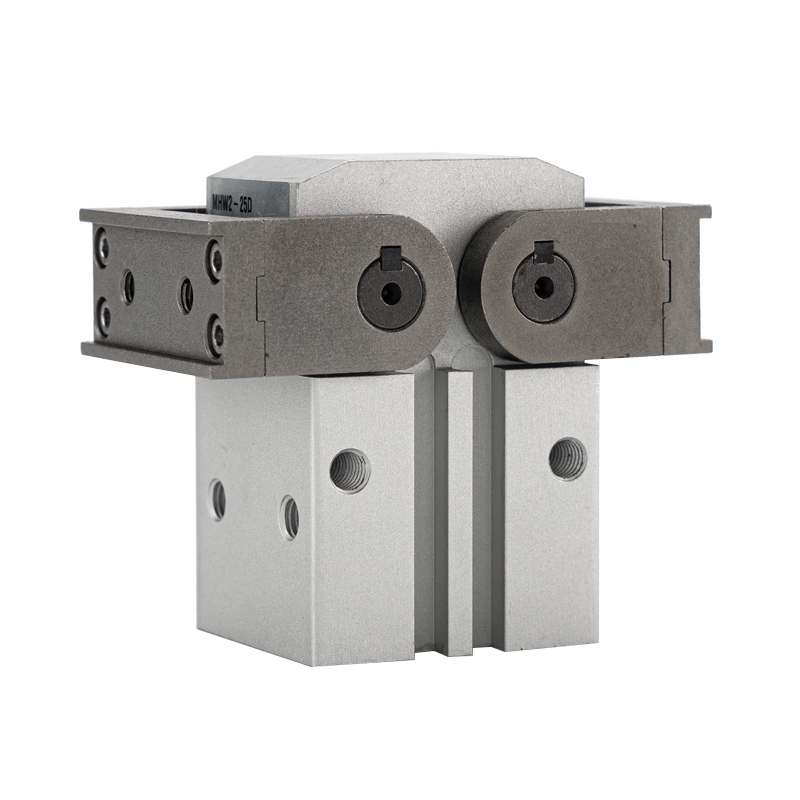

MHW2-serie 180° pneumatische grijper met tandheugel en rondsel

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH MHW2-serie is een tandheugelaangedreven zwenkgrijper met 2 klauwen en een totale openingshoek van 180°. Kernsterkten: nauwkeurige synchrone beweging, ultrabrede draaihoek van 180°, ruimtebesparende omtrek, vierzijdige sensormontagesleuven en stofdichte duurzame constructie. Op grote schaal toegepast voor het omdraaien van werkstukken, laden/lossen, het grijpen van grote onderdelen en stations in kleine ruimtes, en wordt het een mainstream keuze voor toepassingen met zwenkgrijpers met een grote hoek.

Kernstructuur en ontwerpkenmerken

     - Werkingsprincipe: cilinder duwt tandheugel naar aandrijfrondsel voor synchrone rotatie; twee kaken zwaaien symmetrisch. Het in elkaar grijpen van de tandwielen zorgt voor een uitstekende synchronisatie, een uniforme klemkracht zonder offset-afwijking.

     -- Swing-karakteristiek: elke kaak draait tot 90 °, totale bilaterale opening 180 °. Volledig geopende bekken staan ​​loodrecht op het cilinderlichaam en nemen minimale projectieruimte in beslag, ideaal voor materiaalhantering waarbij mechanische vermijding vereist is.

     -- Lichaamsindeling: vierkante behuizing van hard geanodiseerd aluminium met ingebouwde magnetische ring. Vierzijdige (boven/onder/links/rechts) sensorgroeven ondersteunen directe montage van M9B / A93 magnetische schakelaars, onbeperkte sensoropstelling.

     - Materiaal en bescherming: harde oxidatiecilinder, kaken van hoogwaardig gelegeerd staal en stofdichte afdichtingsstructuur. De smalle speling voorkomt het binnendringen van vreemde stoffen, stabiele prestaties onder stoffige werkplaatsomstandigheden en een langere levensduur.

     -- Bedrijfsmodus: dubbelwerkend (D). Bidirectionele cilinderstuwkracht drijft de tandwielrotatie vooruit/achteruit aan om het openen en sluiten van de kaak te realiseren.

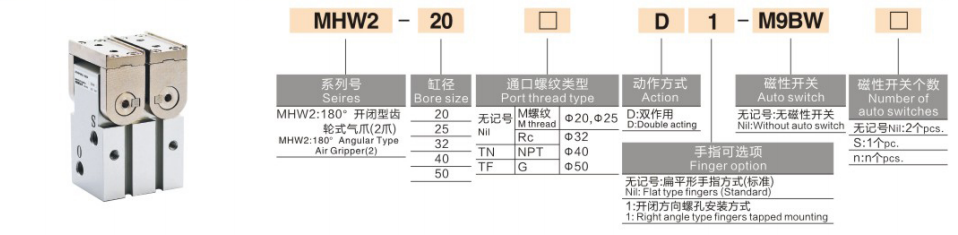

Volledige modelcoderingsregel

 1. Modelvoorbeeld: MHW2-32D-M9BW

  2. Voorbeelden van standaardorderreferenties

     -- MHW2-25D: Boring 25, dubbelwerkend basismodel zonder magnetische schakelaar

     -- MHW2-40D-M9B: Boring 40, dubbelwerkend uitgerust met M9B magnetische schakelaar

Universele kern technische specificaties (0,5 MPa toevoerdruk)

Kernconcurrentievoordelen

  1. 180° ultrabrede draaihoek en uitstekend ruimtegebruik

     - De kaken staan ​​bij volledige opening verticaal ten opzichte van het lichaam en nemen alleen de geprojecteerde cilinderruimte in beslag, geschikt voor smalle stations en processen waarbij het vermijden van werkstukken en kantelbewegingen vereist zijn.

  2. Synchrone transmissie met hoge precisie

     - Tandheugel-ingrijpende aandrijving, synchrone fout ≤0,1°, gebalanceerde symmetrische klemming, voorkomt effectief dat het werkstuk wegglijdt als gevolg van eenzijdige kracht.

  3. 360° flexibele sensorindeling

     -- Magnetische schakelaars kunnen op vier lichaamsoppervlakken worden gemonteerd voor positiebewaking in alle richtingen, gemakkelijke installatie en inbedrijfstelling voor elke montagerichting.

  4. Stofdichte structuur voor ruwe omgevingen

     -- Geoptimaliseerde afdichting en kleine interne opening blokkeren het binnendringen van stof; mechanische levensduur ≥5 miljoen cycli, stabiel voor geautomatiseerde productielijnen met hoge cycli op lange termijn.

 Montagevormen en typische industriële toepassingen

  1. Montageopties

     -- Axiale horizontale montage: horizontale klemming voor laden en lossen aan de lopende band

     -- Verticale montage in de lengterichting: verticaal heffen voor kantelstations voor werkstukken

     -- Zijdelingse montage: zijdelingse klemming voor smalle, beperkte apparatuurruimte

  2. Typische toepassingsscenario's

     -- Elektronica en huishoudelijke apparaten: behuizingen, panelen en grote componenten vastgrijpen en omdraaien

     -- Auto-onderdelen: transport van lampbehuizingen, interieurbekleding en kleine gietstukken

     -- Logistiek en verpakking: omgaan met dozen, pallets en materiaal in vaten

     -- Machine- en spuitgietautomatisering: grote werkstukken uit werktuigmachines en vormmachines halen

Selectievergelijking: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Snelle selectiegids in 3 stappen

  1. Boringkeuze op basis van de werkstukmassa

     -- 20 ≤ 3kg;25 = 3~5kg;32 = 5~10kg;40 = 10~15kg;50 = 15~20kg. Reserve ≥30% veiligheidsmarge voor de lading.

  2. Verificatie van de zwenkhoek

     -- Standaard zwenkhoek met enkele kaak 90°, totale opening 180°. Controleer of er voldoende ruimte is om de afmetingen van het werkstuk aan te passen en beweging te vermijden.

  3. Configuratie-matching

     -- Positiesignaalfeedback: gebruik vierzijdige montagesleuven met magnetische schakelaars uit de M9B-serie voor een flexibele lay-out, ongeacht de installatierichting.

     -- Stoffige werkplaatsomgeving: geef prioriteit aan MHW2 vanwege de superieure stofdichte afdichtingsstructuur.

Samenvatting van één zin

     SOLH MHW2 tandheugel 180° zwenkbare pneumatische grijper maakt gebruik van synchrone tandwieloverbrenging met vierzijdige magnetische schakelaarinstallatie en stofdichte afdichting, ondersteunt het omdraaien van werkstukken met gemiddelde belasting en materiaalhantering; ideale ruimtebesparende zwenkgrijper voor verpakkings-, automobiel- en algemene automatiseringsstations in besloten ruimtes.
