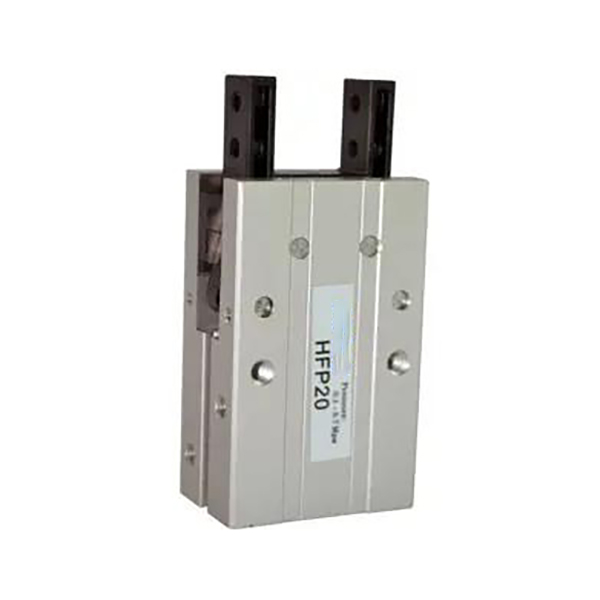

HFP-serie Mechanische parallelle stijl

HFP-serie economische parallelle pneumatische grijper met hefboomtype

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH HFP-serie maakt gebruik van mechanische hefboomoverbrenging voor parallel openen en sluiten met 2 kaken. Kernsterkten: eenvoudig hefboommechanisme met concurrerende prijs, stabiele klemprestaties, driezijdige universele montage, in de fabriek vooraf geïnstalleerde magneet en slijtvaste lange levensduur. Het is de mainstream economische parallelle grijperoplossing voor hoogfrequent laden/lossen met lichte belasting en kostengevoelige geautomatiseerde stations.

Kernstructuur en operationele kenmerken

     -- Werkingsprincipe: De zuiger duwt de hendelconstructie om twee kaken aan te drijven voor parallelle beweging. Puur mechanische hendelaandrijving, minder componenten, lage onderhoudskosten.

     -- Krachtkarakteristiek: Kaken klemmen zich vast wanneer de zuiger uitschuift en laten los wanneer ze zich terugtrekken. De klemkracht is 20%~30% hoger dan de openingskracht, waardoor het werkstuk veiliger wordt vastgehouden.

     -- Stabiliteit en precisie: groot contactoppervlak tussen kaken en hoofdlichaam vermindert trillingen en verbetert de klemnauwkeurigheid. Metalen scheidingsplaten isoleren wrijvingsoppervlakken om slijtage te verminderen en de levensduur te verlengen.

     -- Flexibele montage: drie montagevlakken (zijkant/onderkant/achterkant). Geïntegreerde sensorgroeven ondersteunen directe installatie van magnetische schakelaars zonder extra beugels.

     -- Materiaal en duurzaamheid: behuizing van hard geanodiseerd aluminium, slijtvaste hendelonderdelen en roestvrijstalen kaken. Mechanische levensduur ≥5 miljoen keer, geschikt voor continue hoogfrequente automatisering.

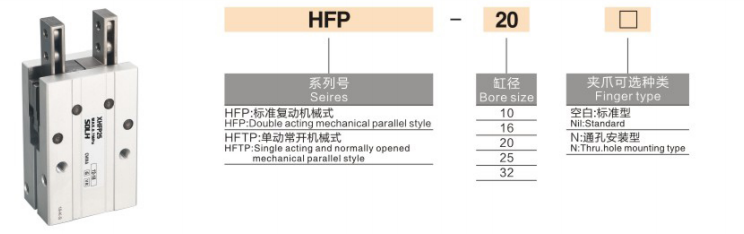

Volledige modelcoderingsregel

  1. Modelvoorbeeld: HFP20+2CS1-G

 2. Voorbeelden van standaardorderreferenties

     -- HFP16: Boring 16, dubbelwerkend basismodel zonder schakelaar

     -- HFP25N: Boring 25, versie met doorlopende montage

     -- HFP32+2CS1-G: Boring 32, uitgerust met twee CS1-G magnetische schakelaars

Universele kern technische specificaties (dubbelwerkend @0,5 MPa)

Kernconcurrentievoordelen

   1. Uitstekende kosten-prestatie-hefboomstructuur

     -- Eenvoudige mechanische transmissie vermindert het aantal onderdelen. Prestaties komen dicht in de buurt van hoogwaardige parallelle grijpers, terwijl de prijs slechts 1/2 ~ 2/3 van de modellen met geleidingsrails bedraagt.

   2. Hogere klemkracht verbetert de veiligheid

     -- De klemkracht tijdens het uitschuiven is 20%~30% groter dan de loskracht, waardoor het risico op wegglijden van het werkstuk onder lichte belasting wordt verminderd.

   3. Universele montage in drie richtingen

     -- Montagegaten beschikbaar aan de zijkant, onderkant en achterkant, ondersteunt horizontale, verticale en laterale montage voor eenvoudige inbedrijfstelling ter plaatse.

   4. Ingebouwde magneet, klaar voor sensorinstallatie

     -- Permanente magneet standaard geïntegreerd. In het lichaam gereserveerde schuifgroeven voor CS1-G-schakelaars; geen extra montagebeugels nodig.

   5. Slijtvast ontwerp voor gebruik met hoge cycli

     -- Metalen anti-wrijvingsscheiders verminderen de slijtage van componenten en zorgen voor een lange levensduur voor continue geautomatiseerde productielijnen.

Montagevormen en typische industriële toepassingen

   1. Montageopties

     -- Zijmontage: horizontale klemming voor laden/lossen aan de lopende band

     -- Montage aan de onderzijde: verticaal heffen voor spuitgieten en pick-and-place van werktuigmachines

     -- Achtermontage: zijdelingse grip voor krappe smalle stations

   3. Typische toepassingsscenario's

     -- 3C & Elektronica: Grijpende miniatuur plastic componenten, hardwareonderdelen en batterijbehuizingen

     -- Automotive Components: Overdracht van kleine stempelonderdelen, rubberen elementen en interieurbekleding

     -- Verpakking en logistiek: verzamelen van kleine dozen, plastic zakken en miniatuurpallets

     -- Algemene automatisering: klemming van stationpositionering en hoogfrequente heen en weer gaande bediening

Selectievergelijking: HFP-hendel VS HFY Pivot VS MHZ2 Lineaire geleidingsgrijper

Snelle selectiegids in 3 stappen

   1. Boringkeuze op basis van de werkstukmassa

     -- 10 ≤1kg;16 =1~2kg;20 =2~3kg;25 =3~5kg;32 =5~8kg. Reserve ≥30% veiligheidsmarge.

   2. Beroerteverificatie

     -- Zorg ervoor dat de kaakbeweging ≥ de buitenafmetingen van het werkstuk is plus een minimale speling van 2 mm om mechanische interferentie te voorkomen.

   3. Configuratie-matching

     - Automatische signaalvergrendeling: rust twee CS1-G magnetische schakelaars uit om de open en gesloten toestand te detecteren.

     -- Beperkte apparatuurindeling: HFP driezijdige montage biedt flexibele installatieoplossingen.

Samenvatting van één zin

     SOLH HFP economische parallelle pneumatische grijper van het hefboomtype met mechanische hefboomaandrijving met hogere klemkracht, driezijdige universele montage en ingebouwde magnetische ring, ideale goedkope grijpoplossing voor lichte en middelzware lasten voor hoogfrequente 3C-, verpakkings- en algemene kostengevoelige geautomatiseerde handlingstations.
