HFY-serie Y-type draaibare pneumatische grijper

Merk: SOLH van Richge Technology

Productoverzicht

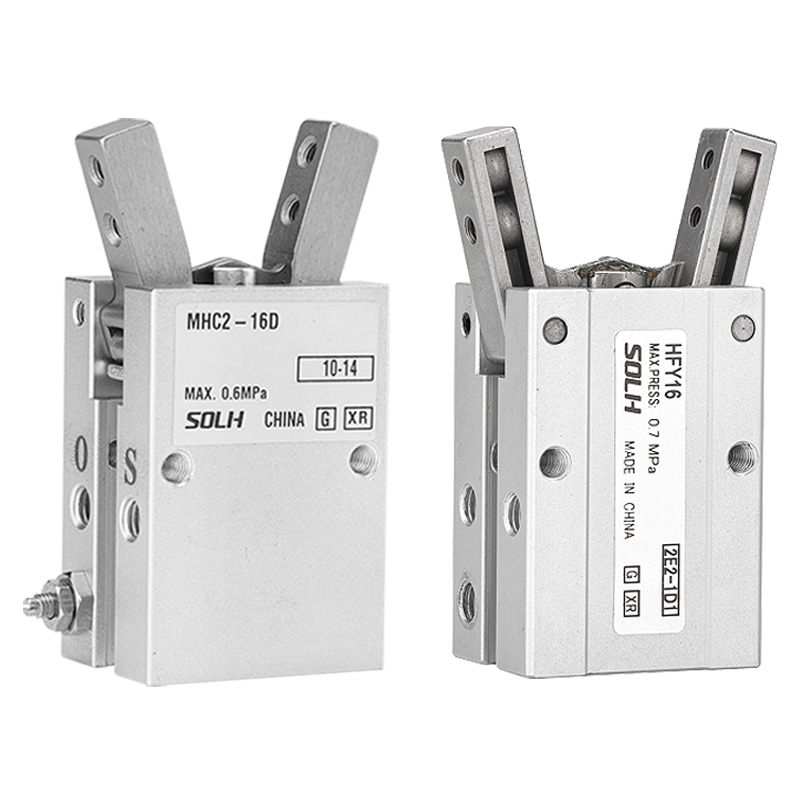

     De SOLH HFY-serie is een compacte Y-vormige zwenkgrijper, aangedreven door een enkelzuiger- en draaihefboommechanisme, een direct alternatief voor SMC MHC2. Kernkenmerken: koppelversterking door hendel voor sterke klemkracht, grote openingshoek, slanke behuizing voor krappe installatieruimte. Ideaal voor ronde, gebogen en onregelmatige kleine componenten, veel gebruikt in elektronica, hardware, plastic onderdelen en lichte montagestations.

Kernstructuur en werkingsprincipe

   1. Transmissie: Enkele zuiger duwt de draaihefboomconstructie om lineaire beweging om te zetten in Y-type zwenkbeweging. De hefboomstructuur versterkt het uitgangskoppel voor krachtig klemmen.

   2. Bedrijfsmodi

     -- HFY: Dubbelwerkend (standaard) – bidirectionele luchtregeling voor openen en sluiten

     -- HFTY: Enkelwerkend Normaal Open – luchttoevoerklemmen; veer opent automatisch na drukverlies

   3. Zwenkhoek: Max. open +30°, overclose -10°, totale effectieve zwenk ongeveer. 40°, biedt voldoende openingsruimte voor het oppakken van onderdelen.

   4. Constructie: behuizing van hard geanodiseerd aluminium, zeer sterke kaken, ingebouwde magnetische ring. Drie montageoppervlakken (onder / zijkant / achterkant). Geïntegreerde verstelbare gaskleppen voor onafhankelijke snelheidsregeling.

   5. Positienauwkeurigheid: herhaalpositioneringsnauwkeurigheid ± 0,02 mm, stabiel voor lichte precisiepicking.

Volledige modelcoderingsregel

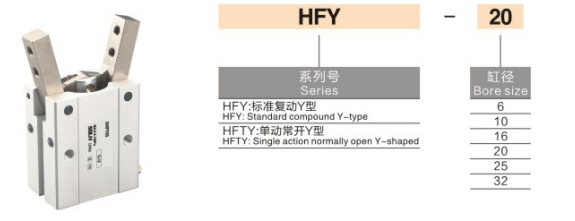

   1. Modelvoorbeeld: HFY20-M9BW

  2. Standaardorderreferentie

     HFY25-M9BW Boring 25, dubbelwerkend, voorzien van M9BW magneetschakelaar (1m kabel).

Universele kern technische specificaties

Zwenkhoek- en klemkoppeltafel (@0,5 MPa, standaard kaken)

⚠️ Belangrijke opmerking: het klemkoppel neemt af naarmate de lengte van de kaakverlenging toeneemt. Bij de belastingsberekening moet een veiligheidsfactor ≥1,5 worden gereserveerd.

Voorkeurstoepassingsscenario's

   ✅ Geef prioriteit aan HFY als:

     -- Werkstukken zijn ronde, boogvormige of onregelmatige miniatuurcomponenten (elektronische terminals, kleine plastic behuizingen)

     -- Vereist een relatief grote openingshoek (~40°) binnen een beperkt installatiebereik

     -- Hoogte/breedte beperkte uitrustingsindeling; Y-zwaaistructuur bespaart meer ruimte dan parallelle grijpers

     -- Lichte belasting ≤5kg, hoogfrequente cycli, vraag-kosteneffectieve actuator

     - Flexibele montage op drie oppervlakken nodig voor compact, op maat gemaakt gereedschap

Selectievergelijking: HFY VS SMC MHC2

Richtlijnen voor sleutelselectie

   1. Boringselectie op basis van werkstukmassa en bekverlenging

     -- Lichte belasting ≤1kg → ø6/10; Middelzware belasting 1~5kg → ø16~32

   2. Selectie van de bedrijfsmodus

     -- Algemene continue productie → HFY dubbelwerkend

     -- Automatische opening nodig na stroomuitval → HFTY enkelwerkend NO

   3. Montage-indeling

     -- Standaard montage aan de onderkant heeft de voorkeur; zijmontage voor smalle breedte; achtermontage voor overdrachtsstations op assemblagelijnen

   4. Snelheidsaanpassing

     -- Gebruik ingebouwde, verstelbare gaskleppen om de zwenksnelheid te regelen en botsingen met het werkstuk te voorkomen

   5. Positiefeedback

     -- Installeer CMSH / DS1-G magnetische schakelaars op dubbele groeven om de volledig open en gesloten toestand te detecteren

Samenvatting van één zin

     SOLH HFY Y-type draaibare pneumatische grijper met koppelversterkingsstructuur met enkele zuigerhendel, verkrijgbaar in dubbelwerkende HFY en enkelwerkende NO HFTY, montage op drie oppervlakken met ingebouwde gasklep en magnetische schakelsleuf, kosteneffectief alternatief voor MHC2 voor ronde en onregelmatige kleine onderdelen, hoogfrequente lichte belasting picking in 3C, hardware en plastic automatiseringsapparatuur.
