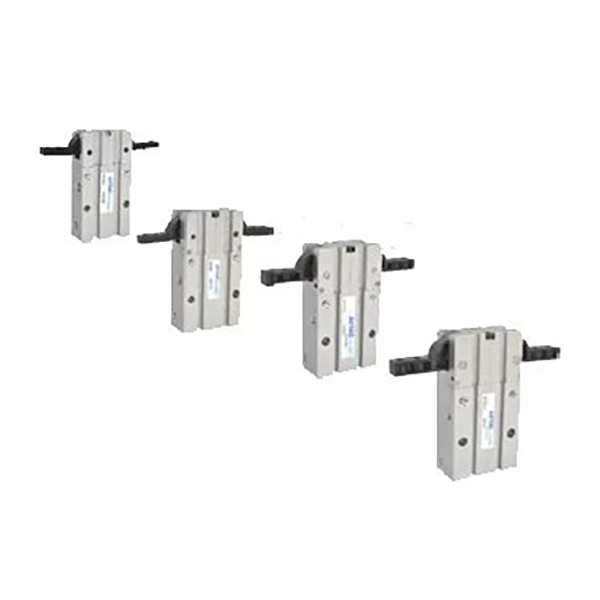

HFR-serie 180° draaibare pneumatische grijper met brede opening

Merk: SOLH van Richge Technology

Productoverzicht

     De SOLH HFR-serie is een door een draaikoppeling aangedreven pneumatische grijper met 180° wijd openende 2-klauwen. Kernsterkten: volledige bekopening van 180° voor maximale speling, uitstekend mechanisch vermijdingsvermogen, drie universele montageoppervlakken, geïntegreerde stofdichte structuur en vooraf geïnstalleerde permanente magneet. Het is de mainstream actuatorkeuze voor stations met lichte belasting die een grote zwenkspeling vereisen om interferentie door pick-and-place en het grijpen van werkstukken over een groot bereik te elimineren.

Kernstructuur en werkfuncties

     -- Werkingsprincipe: De zuiger duwt het draaischarniermechanisme om twee kaken aan te drijven voor een roterende beweging. De draaihoek van de enkele kaak bereikt 90°, de kaken vormen een rechte lijn wanneer ze volledig geopend zijn om de vermijdingsruimte te maximaliseren.

     -- Actiekenmerk: standaard dubbelwerkend; luchttoevoer voor klemmen, omgekeerde lucht voor openen. Maximale openhoek 180°±2°, oversluithoek -2°~-5° voor stabiele positionering.

     -- Bescherming tegen stof en slijtage: geoptimaliseerde stofdichte structuur bij het kaakgedeelte voor stoffige omgevingen. Metalen scheidingsplaten isoleren wrijvingsoppervlakken om slijtage te verminderen en de levensduur te verlengen.

     -- Flexibele montage: drie montagevlakken (zijkant/onderkant/achterkant). De plaatsing van pingaten op de bodembasis verbeteren de nauwkeurigheid van de montage en de consistentie van herhaalde positionering.

     -- Sensorcompatibiliteit: permanente magneet uitgerust voor alle specificaties. Ronde sensorgroeven op zijwanden ondersteunen directe installatie van CMSH/DMSH(S) magnetische schakelaars zonder extra beugels.

Volledige modelcoderingsregel

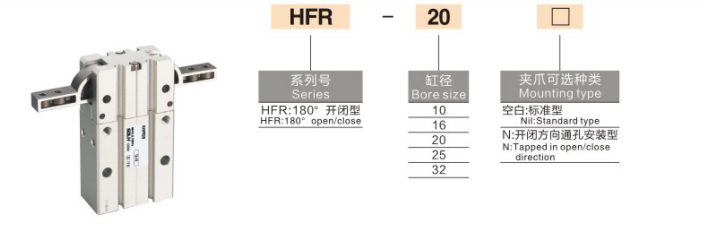

   1. Modelvoorbeeld: HFR20N+2CMSH

   2. Voorbeelden van standaardorderreferenties

     -- HFR16: Boring 16, dubbelwerkend basismodel zonder magneetschakelaar

     -- HFR25N: Boring 25, versie met doorlopende montage

     -- HFR32+2CMSH: Boring 32, uitgerust met twee CMSH-magneetschakelaars

Universele kern technische specificaties (dubbelwerkend @0,5 MPa)

Kernconcurrentievoordelen

   1. Ultrabrede opening van 180° voor volledige mechanische vermijding

     -- De kaken zijn bij volledige slag in een rechte lijn uitgelijnd, waardoor maximale speling wordt geboden om problemen met werkstukinterferentie op te lossen, ideaal voor het oppakken van componenten in diepe holtes en met smalle openingen.

   2. Lichtgewicht efficiënte scharnierconstructie

     -- Vereenvoudigd koppelingsontwerp vermindert het lichaamsgewicht met 15% vergeleken met gelijkwaardige parallelle grijpers, snelle respons geschikt voor hoogfrequente lichte belastingcycli.

   3. Stofdicht en slijtvast voor zware werkplaatsomstandigheden

     -- Speciale kaakafdichting voorkomt het binnendringen van vuil; anti-wrijvingsmetaalscheiders zorgen voor een levensduur van ≥5 miljoen keer.

   4. Driezijdige montage plus paspennen voor eenvoudige inbedrijfstelling

     -- Montagegaten met meerdere oriëntaties, samen met positioneringspennen aan de onderkant, maken snelle centrering en consistente herhalingspositionering mogelijk voor een complexe gereedschapslay-out.

   5. Ingebouwde magneet, klaar voor sensorinstallatie

     -- Standaard geïntegreerde permanente magneet en speciale schuifgroeven elimineren extra bevestigingsmiddelen, waardoor componentkosten en montagetijd worden bespaard.

Montagevormen en typische industriële toepassingen

   1. Montageopties

   -- Zijmontage: horizontale greep met wijde opening voor grote werkstukoverdracht op assemblagelijnen

   - Montage aan de onderkant: verticaal heffen plus vermijdingsbeweging voor het verzamelen van schimmels en containers in diepe holtes

   -- Achtermontage: zijdelingse speling voor krappe stations die gevoelig zijn voor mechanische interferentie

   2. Typische toepassingsscenario's

     -- 3C & Elektronica: Grijpende mobiele middenframes, batterijcompartimenten en grote kunststof behuizingen

     -- Automotive Components: Overdracht van lampschalen, binnenpanelen en grote rubberen onderdelen

     -- Verpakking en logistiek: Vermijd het verzamelen van grote dozen, pallets en materialen in zakken

     -- Algemene automatisering: laad-/los-, omzet- en montagestations die een vrije ruimte van 180° vereisen

Snelle selectiegids in 3 stappen

   1. Boringkeuze op basis van werkstukmassa en grijpmoment

     -- 10 ≤0,5kg;16 =0,5~1kg;20 =1~2kg;25 =2~3kg;32 =3~5kg. Reserve ≥30% veiligheidsmarge.

   2. Bevestiging van de zwenkslag

     -- Kies HFR als volledige speling van 180° vereist is; selecteer MHW2 als u alleen groothoek vastklemt zonder ernstige interferentie.

   3. Configuratie-matching

     -- PLC-interlockcontrole: installeer twee CMSH-schakelaars om de volledig open en gesloten status te controleren.

     -- Montagevereiste: Standaardversie met paspennen voor plaatsing onderaan; selecteer achtervoegsel N voor installatie door gaten.

Samenvatting van één zin

     SOLH HFR draaibare pneumatische grijper met 180° brede opening, maakt gebruik van een zwenkmechanisme met volledige 180° kaakspeling, montage aan drie zijden, stofdichte constructie en ingebouwde magneet; geprefereerde actuator voor lichte belasting voor geautomatiseerde pick-and-place, omzetstations die grote mechanische vermijdingsruimte vereisen in 3C-, automobiel- en verpakkingsapparatuur.
