Merk: SOLH van Richge Technology
De SOLH HFZ-serie is een parallelle grijper met hoge stijfheid, uitgerust met een geïntegreerde lineaire rol-/kogelgeleiding, aangedreven door een synchroon mechanisme met dubbele zuiger en tandheugel. Volledig uitwisselbaar met de SMC MHZ2-serie.
Er zijn drie bedieningsvarianten beschikbaar:
-- HFZ: Dubbelwerkend standaardtype
-- HFSZ: enkelwerkend normaal gesloten (veerklem, uitschakeling)
-- HFTZ: Enkelwerkend, normaal open (veerontgrendeling, uitschakeling open) Geschikt voor algemeen precisieklemmen met lichte en middelzware belasting, geautomatiseerde assemblage en roboteindeffectortoepassingen.
1. Transmissie: dubbele zuiger + tandheugel-synchrone aandrijving. Twee kaken zorgen voor een perfecte parallelle beweging zonder offset of afbuiging.
2. Geleidingssysteem: Geïntegreerde lineaire rol-/kogelgeleiding met paspennen aan de onderkant om verschuiven te voorkomen. Uitstekende stijfheid, hoge herhaalnauwkeurigheid en sterke weerstand tegen offsetbelasting.
3. Bedrijfsmodi
-- HFZ Dubbelwerkend: Luchttoevoer voor open/dicht, universele continuproductie
-- HFSZ enkelwerkend NC: luchttoevoer opent de kaken; veerklemmen bij luchtuitschakeling (uitschakeling werkstuk vasthouden)
-- HFTZ Enkelwerkend NO: Luchttoevoer sluit de kaken; veer opent wanneer lucht wordt uitgeschakeld (automatische uitschakeling)
4. Constructie: behuizing van aluminiumlegering, roestvrijstalen kaken, ingebouwde magnetische ring. Dubbelzijdige magnetische schakelgroeven; meerdere montageoppervlakken: onderkant / zijkant / doorgaand gat.
5. Positienauwkeurigheid: ±0,01 mm (boring 6~25); ±0,02 mm (boring 32~40), stabiel bij hoogfrequente cycli.

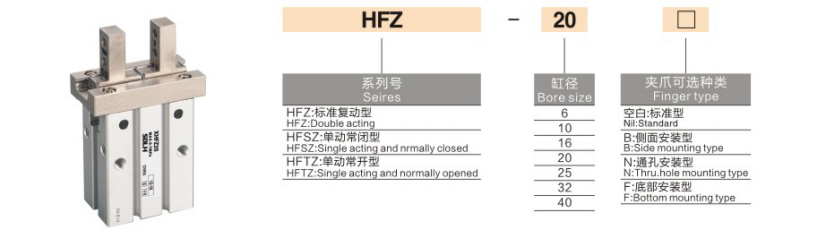

1. Modelvoorbeeld: HFZ20N-M9BW
|
Segment |
Code |
Definitie |
| HFZ / HFSZ / HFTZ |
Seriecode |
HFZ=Dubbelwerkend / HFSZ=Enkelwerkend, normaal gesloten / HFTZ=Enkelwerkend, normaal open |
|
20 |
Boringmaat (mm) |
6,10,16,20,25,32,40 |
| N / B / Blanco |
Montage optie |
Blank = Standaard tapgat onderaan / N = Doorlopende montage / B = Zijmontage (speciaal voor boring 6) |
| -M9B |
Magnetische schakelaar |
M9B (NPN) / M9N (PNP) / M9PStandaardkabel 0,5m; W=1m; L=3m |
| Aangepast achtervoegsel |
Optionele upgrade |
-X Verlengde bek-J Stofdichte afdekking-G Hoge temperatuurbestendige afdichting |
2. Standaardorderreferentie
HFZ25N-M9BW Boring 25, dubbelwerkend, montage door gaten, M9B magnetische schakelaar met 1 m kabel.
|
Parameteritem |
Standaardspecificatie |
| Kaakconfiguratie |
2 bekken, puur parallel lineair openen en sluiten |
| Bedrijfsmodus |
HFZ (dubbelwerkend) / HFSZ (NC) / HFTZ (NO) |
| Bedrijfsdruk |
Boring 6/10: 0,2~0,7 MPa / Boring 16~40: 0,15~0,7 MPa (optimaal: 0,5 MPa) |
| Bewijsdruk |
1,0 MPa |
| Omgevingstemperatuur |
-20 ~ +70℃ (geen ijsvorming in de leidingen) |
| Herhaal positienauwkeurigheid |
Boring 6~25:±0,01 mm / Boring 32~40:±0,02 mm |
| Maximale bedrijfsfrequentie |
cy Boring 6~16:180 cpm / Boring 20~40:60~120 cpm |
| Luchtpoort draad |
Boring 6/10: M3×0,5 / Boring 16~40: M5×0,8 |
| Smering |
Olievrije werking; NSF-H1 foodgrade vet optioneel |
| Installatie van schakelaars |
Dubbelzijdige schuifgroeven, compatibel met D-M9□, CMSH, DS1-serie |
| Montage opties |
Onderaan getapt gat, zijmontage, doorgaand gat (N-type), drievoudige bevestiging |
|
Boring (mm) |
Model |
Enkele kaakslag (mm) |
Totale opening (mm) |
Totale opening (mm) |
Binnenklemkracht (N) |
Netto gewicht (g) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ Belangrijke opmerking: De effectieve klemkracht neemt af naarmate de lengte van de kaakverlenging L toeneemt. Belastingverificatie met veiligheidsfactor ≥1,5 is verplicht.
✅ Kies HFZ-serie als:
- Directe vervanging nodig voor SMC MHZ2; vereisen een enkelwerkende uitschakel-/vrijgavefunctie
- Nauwkeurig parallel klemmen bij lichte en middelzware belasting: 3C-elektronica, precisiehardware, spuitgieten, verpakkingsapparatuur
-- Hoge stijfheid en offset-belastingsweerstand vereist voor eindeffector- en precisie-assemblagestations van robots
-- Flexibele montage in meerdere richtingen: montage door gaten / zijkant / onderkant voor compact geïntegreerd mechanisme
1.Selecteer de boring op basis van het gewicht van het werkstuk en de klemmodus (buitenste / binnenste grijper), zorg ervoor dat de klemkracht ≥1,5 keer de werkelijke belasting is
2. Selectie van de bedieningsmodus
-- Uitschakeling continu klemmen → HFSZ normaal gesloten
-- Automatische uitschakeling bij uitschakelen → HFTZ normaal open
-- Continue massaproductie zonder vraag naar veiligheidsveren → HFZ dubbelwerkend
3. Montagekeuze: standaard tapgat (leeg) / doorgaand gat (N) / zijmontage (B) voor montage op platform of beugel
4. Positiedetectie: Rust -M9□ magnetische schakelaars uit, dubbelzijdige slots ondersteunen 2 schakelaars voor open en gesloten signaalfeedback
5. Offsetbelastingcontrole: beperk de lengte van de kaakverlenging L, vermijd het overschrijden van het toegestane buigmoment van de lineaire geleiding
SOLH HFZ lineaire parallelle pneumatische grijper met rol-/kogelgeleiding en synchrone aandrijving met tandheugel, verkrijgbaar in dubbelwerkende HFZ-, enkelwerkende NC HFSZ- en NO HFTZ-varianten met opties voor meerdere montages en ± 0,01 mm hoge precisie, direct uitwisselbaar met MHZ2, ideale precisieklemoplossing met hoge stijfheid voor robot EOAT, 3C, hardware en algemene automatiseringsassemblage.
