MHT2-serie Knevelgewricht Zware zelfsluitende pneumatische grijper

Merk: SOLH van Richge Technology

Productoverzicht

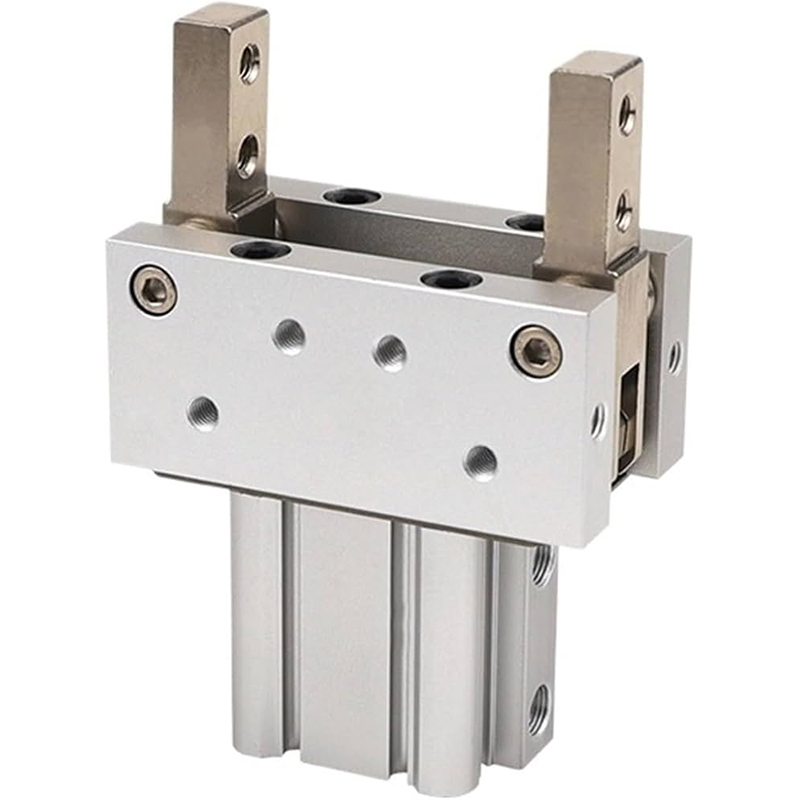

     De SOLH MHT2-serie is een door een kniegewricht aangedreven hoekgrijper met 2 klauwen. Opvallende kenmerken zijn onder meer het zelfvergrendelende tuimelmechanisme, de mogelijkheid tot uitschakeling, een ultrahoog klemkoppel en vierzijdige sensorinstallatiesleuven met hoge structurele stijfheid.

     Geoptimaliseerd voor het spannen, transporteren en positioneren van zware werkstukken met strenge veiligheidseisen tegen vallen; de geprefereerde grijper voor zware lasten voor geautomatiseerde stations met een hoog risico.

Kernstructuur en ontwerpkenmerken

     - Werkingsprincipe: Cilinder push-pull gecombineerd met krachtversterkingsmechanisme met knevelkoppeling. Wanneer de kaken sluiten, bereikt de knevel de vergrendelingspositie op het dode punt. De klemkracht wordt 3 ~ 5 keer versterkt en ≥80% klemkracht kan continu worden gehandhaafd bij luchtdrukverlies / luchtafsluiting voor betrouwbare zelfremmende veiligheid.

     - Lichaamsconstructie: vierkante behuizing van hard geanodiseerd aluminium met ingebouwde magnetische ring. Vier montagegroeven (boven/onder/links/rechts) maken directe montage van magnetische schakelaars uit de M9B / A93-serie mogelijk zonder dode hoeken voor de sensorindeling.

     -- Bedieningstype: dubbelwerkend (D-standaardversie / DZ bijgewerkte lichtgewichtversie). Kaken vergrendelen in gesloten positie; cilinderdruk reset de kaken voor openingsactie.

     - Materiaalspecificatie: aluminium cilinder met harde oxidatie, kaken van hoogwaardig gelegeerd staal, slijtvaste koppeling. Hoge stijfheid, lange levensduur en onderhoudsvrije, olievrije werking.

     -- Flexibele montage: meerdere montagegaten met schroefdraad ondersteunen axiale, longitudinale en horizontale installatie, geschikt voor compacte, beperkte apparatuurindeling.

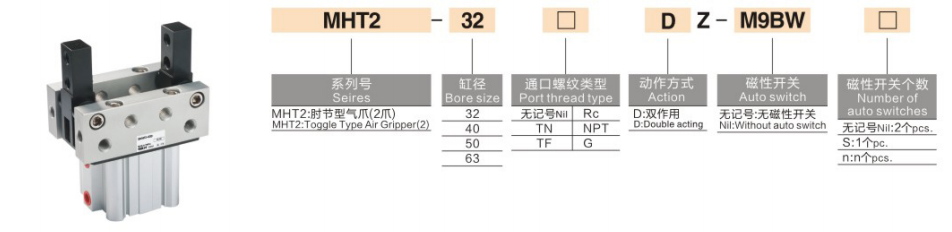

Volledige modelcoderingsregel

 1. Modelvoorbeeld: MHT2-50DZ-M9BW

  2. Voorbeelden van standaardorderreferenties

     -- MHT2-32D: Boring 32, dubbelwerkend standaard basismodel zonder schakelaar

     - MHT2-63DZ-M9B: Boring 63, bijgewerkt lichtgewicht DZ-type, vierzijdige sensorslots, uitgerust met M9B magnetische schakelaar

Universele kern technische specificaties (0,5 MPa toevoerdruk)

Kernconcurrentievoordelen

  1. Krachtige zelfremmende anti-valprestaties

     -- Het ontwerp met dodepuntvergrendeling behoudt ≥80% klemkracht na onderbreking van de luchttoevoer of drukverlies. Elimineer effectief het risico op vallen van werkstukken voor geautomatiseerde productielijnen met hoge veiligheid.

  2. Ultrahoog klemmoment voor zware taken

     -- Het maximale koppel bedraagt ​​106 N·m voor het φ63-model, geschikt voor het grijpen van zware werkstukken van 5 tot 50 kg, wat veel groter is dan parallelle grijpers met een gelijkwaardige boring.

  3. 360° flexibele sensorindeling

     -- Geen geïntegreerde geleiderail op het hoofdgedeelte; magnetische schakelaars kunnen op vier oppervlakken worden gemonteerd om positiedetectie in alle richtingen te realiseren, perfect voor smalle installatieholtes.

  4. Hoge stijfheid en langere levensduur

     -- Gelegeerde stalen kaken en slijtvaste koppelingen ondersteunen meer dan 5 miljoen stabiele cycli, aangepast aan continu gebruik met hoge frequentie en zware belasting.

Montageopties en typische toepassingsscenario's

  1. Montageformulieren

     -- Axiale montage: horizontaal duwen en trekken voor materiaaloverdracht aan de lopende band

     -- Verticale montage in de lengterichting: laad-/losstations op en neer

     -- Zijdelingse montage: zijklemming voor stations met beperkte ruimte

  2. Typische industriële toepassingen

     -- Auto-onderdelen: grijpmotorbehuizingen, versnellingsbakdeksels, wielnaven

     -- Automatisering van werktuigmachines: zwaar gieten, gesmede onderdelen en het hanteren van mallen

     - Logistiek transport: transport van metalen pallets, dozen en vatenmateriaal

     -- Veiligheidspositioneringsstations: anti-valstations boven het hoofd, veiligheidskleminrichtingen voor persapparatuur

Selectievergelijking: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Snelle selectiegids in 3 stappen

  1. Boringkeuze op basis van de werkstukmassa

     -- 32 ≤ 5kg;40 = 5~15kg;50 = 15~30kg;63 = 30~50kg. Reserveer een veiligheidsmarge van minimaal 30%.

  2. Verificatie van de zwenkhoek

     -- Maximale openingshoek: MHT2-32 tot 28°, MHT2-63 beperkt tot 23°. Controleer of er voldoende ruimte is voor de doelwerkstukafmeting.

  3. Configuratie-matching

     -- Positiefeedbackvereiste: Kies DZ lichtgewicht versie + M9B magnetische schakelaar voor vierzijdige sensormontage

     -- Hoge veiligheid bij het hanteren boven het hoofd: geef prioriteit aan MHT2 vanwege de unieke, zelfremmende functie bij uitschakelen

Samenvatting van één zin

     SOLH MHT2 zelfsluitende pneumatische grijper met tuimelverbinding, neemt krachtversterkingsstructuur met dode puntverbinding aan met power-off anti-val klemmogelijkheid, vierzijdige magnetische schakelaarmontage en hoge legeringsstijfheid, verkrijgbaar in D / DZ-varianten, ideale heavy-duty veiligheidsgrijper voor auto-onderdelen, gieten en automatisering van het laden/lossen van zware werkstukken boven het hoofd.
