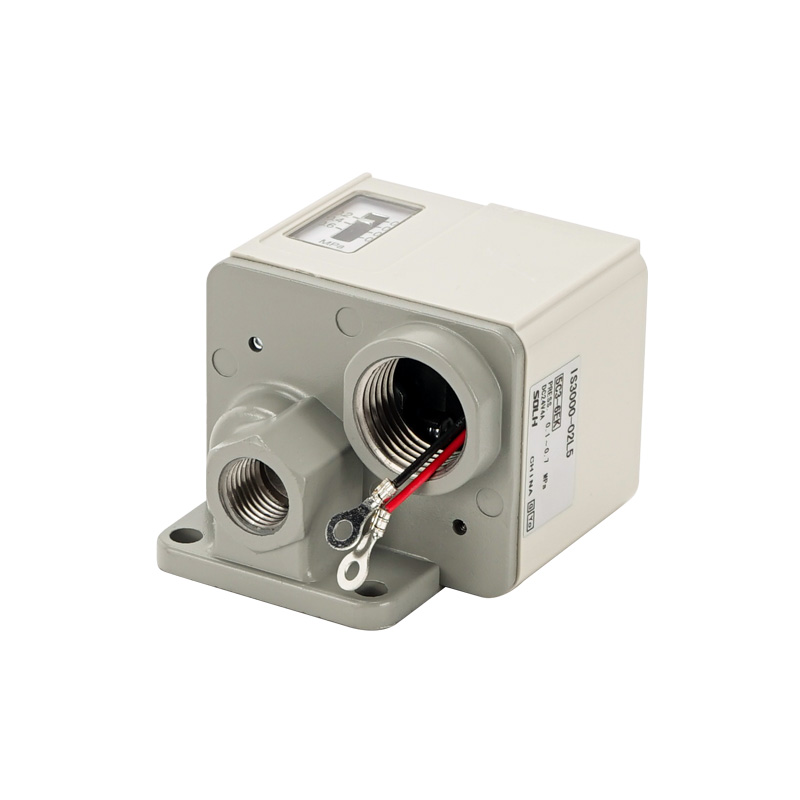

SOLH IS3000 mechanische pneumatische drukschakelaar van het zuigertype is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Luchtdruk duwt de ingebouwde zuiger om een ​​1NO+1NC microcontactschakelaar te bedienen, met een instelbaar drukbereik van 0,1 ~ 0,7 MPa, hysteresis ≤ 0,05 MPa en herhaalbaarheid ± 0,05 MPa. Behuizing van gegoten aluminium bereikt stofdichtheid IP40, uitgerust met een instelknop aan de bovenzijde en een schaalverdelingsvenster voor offline drukinstelling zonder voeding. Standaardpoort Rc1/4, optionele NPT1/4-draad, IS3100-pakkingmontageversie en IS3010-microbelastingsvariant speciaal voor PLC, evenals optioneel model met indicatielampje. De solide mechanische zuigerstructuur zorgt voor een uitstekende schok- en trillingsbestendigheid en is stabiel op triltoevoerinstallaties, klophamers en stansmachines zonder signaaldrift of valse triggering die gebruikelijk is bij digitale elektronische schakelaars. De maximale contactbelasting van 1A maakt directe aansturing van miniatuurmagneetkleppen of aansluiting op digitale PLC-ingangen mogelijk, die op grote schaal worden toegepast voor lagedrukbescherming van de hoofdluchtbron, bevestiging van de cilinderklempositie en pneumatische veiligheidsvergrendeling voor trillingsapparatuur. Het biedt een hoger elektrisch laadvermogen dan IS10-rietschakelaars en betere kostenprestaties en trillingsstabiliteit dan ISE30A digitale drukschakelaars.

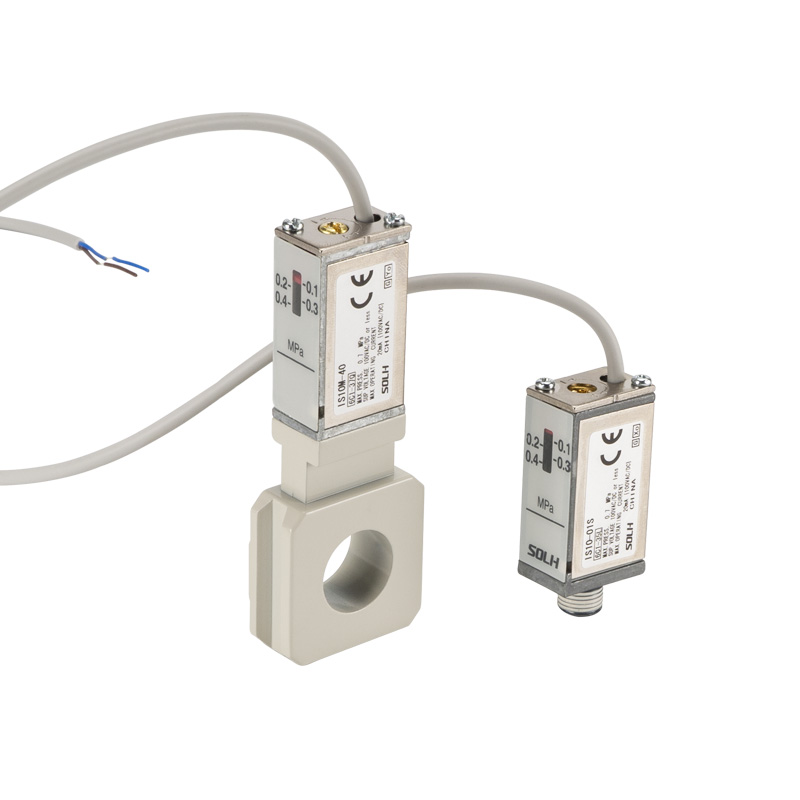

SOLH IS10 contactloze pneumatische drukschakelaar met rietbuis is volledig uitwisselbaar met bijpassende SMC-luchtservice-accessoires. Het werkt via luchtdruk en drijft een met magneten uitgeruste zuiger aan om de rietbuis magnetisch te activeren, zonder mechanische contactslijtage en zonder elektrische vonken, met een veel langere levensduur dan IS3000-microcontactschakelaars met zuiger. Het instelbare drukbereik bestrijkt 0,1 ~ 0,6 MPa en de hysteresis wordt geregeld onder 0,08 MPa. Een kijkvenster aan de zijkant maakt offline drukkalibratie mogelijk met een schroevendraaier zonder voeding. Er zijn twee montagetypes beschikbaar: IS10-01S met R1/8 inline-schroefdraad, en clip-on IS10M die rechtstreeks op AC FRL-spruitstukken kan worden bevestigd om kastruimte te besparen. De nominale contactbelasting bedraagt ​​1A voor AC/DC 100V, geschikt voor het rechtstreeks aansturen van miniatuurmagneetkleppen of het aansluiten op digitale PLC-ingangen. Miniatuur en lichtgewicht, het dient als een voordelige drukmonitor voor het lagedrukalarm van de hoofdlucht, bevestiging van de volledige slag van de cilinder en veiligheidsvergrendeling van pneumatische circuits van vibrators.

De SOLH MQR meerkanaals roterende unie maakt gebruik van metalen contactloze afdichting van spleten met een ultralaag roterend koppel van 0,003~0,50 N·m. Omdat het geen rubberen afdichtingsringen bevat, voorkomt het vastplakken, zelfs na langdurige statische opslag. Verkrijgbaar met 1/2/4/8/12/16 onafhankelijke luchtdoorgangen zonder kruislekkage, en werkt onder -100 kPa vacuüm tot 1,0 MPa positieve druk. Ondersteund door dubbele lagers bereikt hij een bidirectionele rotatie van maximaal 3000 tpm met maximaal 1 miljard onderhoudsvrije rotaties. Uitgerust met standaard M5-draadpoorten en een smeermiddelvrije structuur, elimineert het het draaien van pijpleidingen voor robotverbindingen, roterende indexeringstafels en roterende cilinders, op grote schaal toegepast in roterende malvacuümadsorptie en continue luchttoevoer voor elektronica, verpakkings- en drukmachines voor roterende automatisering. De stationaire behuizing moet worden vastgezet en de roterende zijde moet worden gekoppeld met een flexibele koppeling; zware radiale en axiale belastingen zijn verboden.

SOLH PB1011A miniatuurmembraanpomp is volledig uitwisselbaar met gelijkwaardige SMC PB1011-modellen. De geïntegreerde ingebouwde DC24V 3-poorts magneetklep maakt directe elektrische bediening mogelijk, terwijl de PB1013A luchtpilootvariant is ontworpen voor externe apparatuurvergrendeling. De asloze afdichtingsconstructie elimineert mediumlekkage volledig. Bevochtigde componenten zijn optioneel PP-polypropyleen of SUS316 roestvrij staal, gecombineerd met composiet PTFE-membranen en FKM-afdichtingen voor uitstekende weerstand tegen zwak zuur, alkali en organische oplosmiddelen. Het levert een instelbare stroom van 8 tot 2000 ml/min, kan een vloeistofviscositeit aan tot 100 mPa·s met een maximale droge zuighoogte van 2,5 m, werkt onder 64 dB(A) geluid en bereikt een membraanlevensduur van 30 miljoen cycli. Vloeistofpoorten gebruiken standaard Rc1/8-schroefdraad met optionele NPT1/8; luchttoevoer- en uitlaatpoorten gebruiken M5-miniatuurschroefdraden. Voor de installatie is de vloeistofuitlaat naar boven gericht om luchtbellen te voorkomen. Op grote schaal gebruikt voor microchemische vloeistofoverdracht in halfgeleider- en PV-lijnen, toevoer van medische biochemische reagentia, drukinkt- en lijmtoevoer en nauwkeurige chemische dosering voor milieuwaterbehandelingsapparatuur.

SOLH VR3200/VR3201 stroomloos mechanisch pneumatisch-elektrisch relais is volledig uitwisselbaar met bijpassende SMC-modellen. Het zet luchtdruksignalen om in 1NO+1NC droge contactsignalen zonder externe voeding voor PLC-vergrendeling, drukbewaking en foutalarm, met instelbare triggerdruk variërend van 0,1 tot 1,0 MPa en ingebouwde microschakelaar voor hoge belasting. Er zijn drie varianten beschikbaar: open frame VR3200 voor droge, stofvrije schakelkasten; volledig afgedichte IP44 druipwaterdichte VR3201 voor vochtige en stoffige werktuigmachines en productielijnen; CE-gecertificeerde VR3202 met speciale aardingsterminal voor sterke EMC-interferentie en exportmachines. Uitgerust met standaard Rc1/8 luchtinlaat, messing kleplichaam, POM-zuiger, roestvrijstalen terugstelveer en NBR-afdichting, wordt het veel gebruikt voor cilinderklemdrukbevestiging, negatieve drukfeedback van de vacuümklauwplaat, lagedrukwaarschuwing van de hoofdluchtbron en signaalconversie in explosiegevoelige werkplaatsen zonder elektronische sensoren.

De pneumatische uitlaatdemper uit de SOLH AN-serie is volledig uitwisselbaar met gelijkwaardige SMC-dempers, die een volledig groottebereik bestrijken van M5 microdraad tot Rc2 "grote boring, verkrijgbaar in vlamvertragende gesinterde hars en gesinterde koperen metaalversies op hoge temperatuur. Het bereikt een geluidsreductie van 25 ~ 35 dB (A). De dubbellaagse composietstructuur onderdrukt effectief het impactgeluid van de hogesnelheidsuitlaat van magneetkleppen en cilinders, blokkeert olienevelspatten en handhaaft een lage uitlaatgasterugslag druk zonder de actuatoren te vertragen. De harsvariant werkt van -10 tot 60 ℃ met UL94-V0 vlamvertragende behuizing, terwijl het gesinterde metalen type bestand is tegen temperaturen tot 150 ℃ voor uitlaatomgevingen met frequente hoge temperaturen. Verstopte geluiddemperkernen kunnen worden gereinigd door omgekeerd luchtblazen, wat dient als essentiële geluidsreductie-accessoires voor alle pneumatische circuits.

De pneumatische manometers uit de SOLH G-serie zijn bedoeld voor het meten van perslucht, opgesplitst in een G-type met achterdraad voor paneelinbedding en een GA-type met zijdraad voor inline-buismontage. Wijzerplaten variëren van φ15 tot φ63 met meetbereiken van 0,2 ~ 1,5 MPa. De standaardnauwkeurigheid is ±3% FS, terwijl mini G15 en G27 ±5% FS bereiken. L-varianten uitgerust met rood-groene begrenzingsringen maken intuïtieve visuele identificatie van de druktoestand mogelijk; grote wijzerplaat G53-L en G63-L garanderen duidelijke metingen vanaf grote afstanden. Verbindingsdraden omvatten M5, R1/16, R1/8 en R1/4. Er worden standaard koperen fittingen meegeleverd, en kopervrije, olievrije schone versies zijn optioneel voor halfgeleider-gascircuits met een hoge zuiverheidsgraad. De meter heeft een behuizing van zinklegering/vernikkeld aluminium en een slagvast polycarbonaatvenster. Op grote schaal afgestemd op magneetkleppen, regelaars en automatiseringsapparatuur voor realtime luchtdrukbewaking, zijn alle maten volledig uitwisselbaar met geïmporteerde gelijkwaardige manometers.

SOLH VHK handbediende knopklep omvat 2/2-weg afsluiting en 3/2-weg drukontlastingstypes, volledig uitwisselbaar met originele SMC VHK-kleppen. Door gebruik te maken van zelfontwikkelde precisie-schotelafdichting, vlamvertragende PBT-behuizing en koperen spoel, wordt het automatisch in massa geproduceerd met voldoende spotlevering. Het beschikt over een roterende werking van 90° met laag koppel en een overvloed aan push-in/thread-connectoren. De 3/2-weg versie voert de restdruk automatisch af en wordt op grote schaal ingezet voor veiligheidsontlasting vóór magneetkleppen, vacuümcircuitschakeling en aftakkingsluchtregeling in compacte miniatuur pneumatische systemen.

De SOLH 4F pneumatische voetpedaalklep heeft een geïntegreerde behuizing van gegoten aluminium en is volledig uitwisselbaar met AirTAC-equivalente modellen. Het is gebouwd op zelfontwikkelde dubbele uitlaatafdichtingstechnologie en wordt in massa geproduceerd op geautomatiseerde assemblagelijnen met voldoende spotvoorraad en stabiele wereldwijde verzendingen. Verkrijgbaar in zelfreset-, zelfvergrendelende en veiligheidsversies met IP54-stof- en spatbestendigheid, regelt het de heen en weer gaande beweging van dubbelwerkende cilinders op grote schaal voor het stempelen, klinken van armaturen en het debuggen van circuits ter plaatse. Hoge luchtstroom zorgt voor een snelle respons, de schokbestendige structuur is geschikt voor zware, frequente betredingen in industriële werkplaatsen.
