Serie pneumatische componenten

SOLH TWQ compacte stopcilinders met vaste hoogte bieden kosteneffectieve begrenzingsoplossingen voor lichte en middelzware transportpallets van 10-150 kg. Vier verwisselbare stangkoppen omvatten de platte stang, ronde stang, rolhendel en verstelbare hydraulische bufferhendelstijlen; rol- en bufferversies ondersteunen optionele mechanische zelfvergrendeling om terugspringen van het werkstuk te voorkomen. Flensmontage met vaste hoogte maakt hoogtekalibratie overbodig en versnelt de veldinstallatie, met vierzijdige sleuven voor magnetische sensoren. Olievrije, slijtvaste constructie die past op assemblagelijnen voor elektronica, verpakkingen en huishoudelijke apparaten. Onze stabiele massaproductie garandeert voldoende spotvoorraad, ideaal voor hoogcyclische, onderhoudsarme automatische blokkering en stationpositionering.

SOLH MSUB geïntegreerde schoependraaicilinders zorgen voor een nauwkeurige draaibeweging met lage speling voor lichte automatisering tot lasten van 10 kg. Het beschikt over een alles-in-één draaitafelstructuur die de speling van de tandwielen elimineert en ondersteunt optionele rotatie van 90°/180° met een fijne hoekaanpassing van ±5°; de geüpgradede MSUA-versie bereikt een wiebelprecisie binnen 0,03 mm. De geoptimaliseerde structuur met één lamel biedt een 2 tot 3 keer hoger laadvermogen dan conventionele CRB1-modellen met een compactere voetafdruk. Flensmontage in meerdere richtingen bespaart installatieruimte, terwijl de olievrije afdichting zorgt voor een schone werking gedurende een lange cyclus. We handhaven een stabiele massaproductie en voldoende spotinventaris, die algemeen wordt toegepast voor het zwaaien van robotgewrichten, het elektronisch indexeren van werkstukken, het omdraaien van onderdelen en kleine positioneringsplatforms in precisieassemblagelijnen.

De SOLH CRBU2 ultradunne roterende actuator met vrij gemonteerde vaan is volledig uitwisselbaar met gelijkwaardige SMC-modellen, verkrijgbaar in boringmaten 10/15/20/30/40. Geïntegreerd cilindrisch lichaam maakt montage in meerdere richtingen zonder beugels mogelijk, 12% lichter dan de CRB2-serie, perfect voor verborgen installatie in compacte geïntegreerde machines. Directe schoepenaandrijving elimineert tandspeling met ultrahoge hoekrepeteerbaarheid van ±0,01°. Twee schoepvarianten: S enkele schoep voor een maximale draaihoek van 270°, D dubbele schoep voor dubbel koppel met beperkte rotatie van 90°/100°. Er worden dubbele leidingindelingen aangeboden: standaard zijpoorten en centrale axiale poorten met achtervoegsel E. De optionele achtervoegsel-W-hoekversteller realiseert een traploos instelbare slag van 0 tot 240°, en ingebouwde magnetische ringen ondersteunen M9BW-reedschakelaars voor PLC-limietfeedback. De wrijvingsarme composietafdichting zorgt voor een olievrije werking met meer dan 5 miljoen onderhoudscycli. Op grote schaal toegepast op hoogfrequente precisierotatietaken met lichte belasting, waaronder 3C-miniatuurmalomslag, positionering van vision-camera's, schroefaandraaimechanismen en schakelen tussen verpakkingen met een kleine hoek. Vergeleken met op de basis gemonteerde CRB2-rotatiecilinders heeft CRBU2 geen montagebeugels nodig en maximaliseert de ruimte-efficiëntie, ideaal voor roboteindeffectoren en smalle interne apparatuurlay-outs.

SOLH CRB1 / CRB2 roterende actuatoren van het vaantype zijn volledig uitwisselbaar met gelijkwaardige SMC-zwenkcilinders. Directe schoepenaandrijving elimineert tandspeling, wat een lage roterende traagheid en een ultrasnelle respons oplevert. CRB2 is de compacte serie voor lichte toepassingen met boringmaten 10~40 mm; De enkele schoep ondersteunt een draaihoek tot 270°, terwijl de dubbele schoep de rotatie beperkt tot 90°/100°, ideaal voor supersnel miniflippen in 3C- en verpakkingsapparatuur in kleine ruimtes. De CRB1 heavy-duty serie omvat boringen van 50~100 mm met volledige lagerondersteuning en uitstekende slagvastheid, waardoor een maximaal koppel tot 24 N·m wordt geboden voor zware opspanningen en grote indexeringsomzet van werkstukken. Enkele schoepen bieden een groot zwenkbereik, terwijl dubbele schoepen het koppel verdubbelen bij dezelfde boring. Ingebouwde rubberen bumpers zijn standaard; hoekafsteller achtervoegsel Z en holle as zijn optioneel, en CDRB-varianten integreren permanente magneten die compatibel zijn met D-M9B / D-A93-rietschakelaars. Vergeleken met MSQ-draaitafels met tandheugel en rondsel hebben cilinders van het schoepentype een slanker lichaam en een snellere rotatie zonder speling, maar toch een zwakkere radiale en axiale belastingscapaciteit, waardoor ze de beste keuze zijn voor roterende taken met hoge snelheid en lichte belasting die grote zwenkhoeken vereisen.

SOLH CRA1 tandheugel-draaicilinders zijn pneumatische zwenkactuators met een hoog koppel voor middelzware en zware automatisering van 10-50 kg. De tandheugeltransmissie met dubbele zuiger bereikt een speling van ≤1°, met een φ30-model zonder speling en een maximaal koppel van 108 N·m vanaf een boring van φ100 bij 0,5 MPa. Optionele verstelbare luchtkussens aan het uiteinde verminderen de traagheidsimpact tijdens veelvuldig fietsen, terwijl meerdere montagetypes en asconfiguraties een flexibele mechanische verbinding ondersteunen. De olievrije constructie zorgt voor een onderhoudsarme, continue werking. Onze fabriek draait een stabiele massaproductie met een ruime spotvoorraad, die op grote schaal wordt ingezet voor het omdraaien van zware werkstukken, industriële klepbediening, zware armatuurindexering en robotgewrichtrotatie via geautomatiseerde assemblage- en pijplijncontrolesystemen.

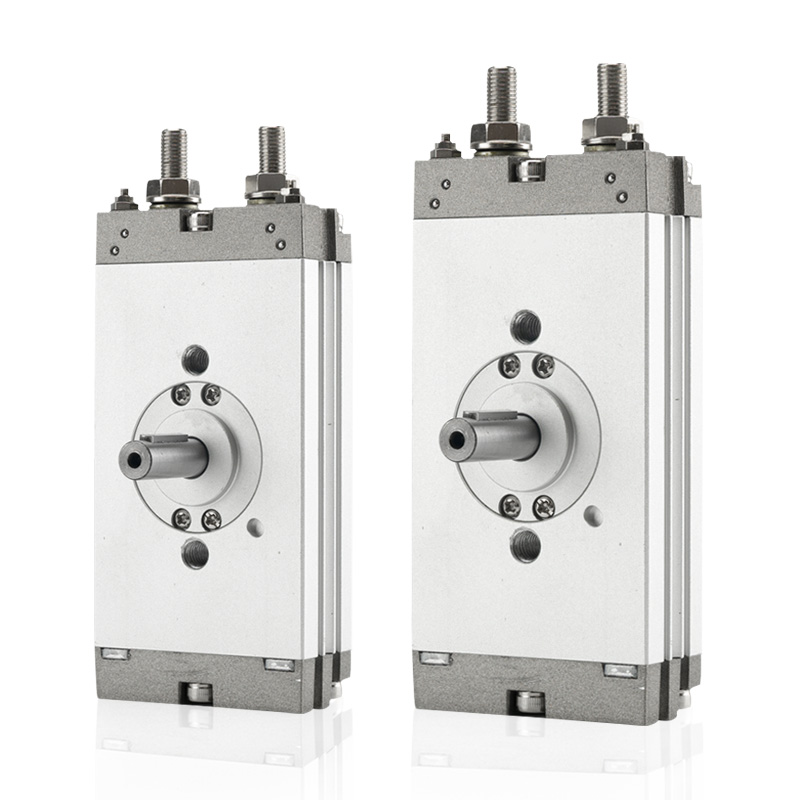

SOLH CRQ2 ultradunne tandheugel-draaicilinders hebben een dubbele tandheugel-maasstructuur om een ​​nauwkeurige rotatie zonder speling te bereiken, perfect geschikt voor lichte en middelzware automatisering met beperkte ruimte. Met ultra-low-profile platte geïntegreerde flensconstructie zonder extra montagebeugels, ondersteunt het 90°, 180° en optionele 360° volledige cirkelrotatie met ±5° fijne hoekkalibratie. Boringmaten variëren van φ10 tot φ40; grotere specificaties zijn verkrijgbaar met verstelbare luchtkussens om de traagheidsimpact tijdens veelvuldig fietsen te dempen. De magnetische versie van CDRQ2 ondersteunt de installatie van magnetische schakelaars voor PLC-positiesignaalkoppeling. Het olievrije, zelfsmerende ontwerp vermindert de onderhoudswerklast aanzienlijk. Ondersteund door stabiele massaproductie en voldoende spotvoorraad, worden deze compacte zwenkactuatoren op grote schaal ingezet in 3C-elektronica PCB-flipping, verpakkingsmachines, medische automatisering en precisie-miniatuurindexeringsstations.

SOLH AF800 / AF900 hoofdlijnluchtfilter met groot kaliber en hoog debiet is volledig uitwisselbaar met gelijkwaardige SMC-modellen, uitgerust met G1¼/G1½/G2-poorten en een maximaal nominaal debiet tot 20.000 l/min, ontworpen voor hoofdpijpleidingen van luchtcompressoren, volledige gecentraliseerde luchttoevoer en pneumatische eilandsystemen met hoog debiet met meerdere kleppen. Ingebouwde centrifugale pre-scheidingsstructuur verwijdert vooraf meer dan 95% gecondenseerd water, roest en grote deeltjes; meerlaagse vezelfilterpatronen bieden optionele nauwkeurigheid van 2 μm tot 100 μm met standaard 5 μm voor algemeen gebruik. De waterbak van 45 cm³ ondersteunt drie afvoermodi: handmatige afvoer, AD47 NC vlotter automatische afvoer en AD48-6 NO vlotter automatische afvoer. Er zijn drie komtypes beschikbaar: standaard slagvaste transparante PC-kom, robuuste metalen kom en explosieveilige metalen kom met kijkvenster voor vloeistofniveau, terwijl metalen varianten worden aanbevolen voor schilderen, explosieveilige lithiumbatterijen en ruwe omgevingen met olieachtige werktuigmachines. Behuizing van hard geanodiseerd aluminium met rechte loper zorgt voor een lage drukval. Gekoppeld aan AR-regelaars en AL-smeerunits om complete AC800/900-luchtservice-units te vormen, die op grote schaal worden geïnstalleerd aan de voorkant van luchtcompressoren voor grote CNC-clusters, werkplaatsen voor lithiumcoating, autolaklijnen en explosieveilige fabrieken, ter bescherming van stroomafwaartse magneetkleppen, cilinders en vacuümejectoren om het algehele uitvalpercentage van het pneumatische systeem te verminderen.

Het SOLH AFF-hoofdlijngroffilter en de AM-oliemistafscheider kunnen in serie worden geschakeld en zijn volledig uitwisselbaar met bijpassende SMC-luchtzuiveringscomponenten, die voldoen aan de ISO8573-1-normen voor persluchtreinheid. Het primaire AFF-filter van 1 μm verwijdert 99% gecondenseerde waterdruppels, stof en roestdeeltjes; de 0,1 μm AM fijne olienevelafscheider beperkt het restoliegehalte tot minder dan 1 mg/m³ voor een olievrije toevoer van schone lucht. Het volledige debietbereik varieert van 300 tot 14.500 l/min met poortschroefdraad 1/4"~2". Elke unit wordt geleverd met een ingebouwde visuele verstoppingsindicator en een lichtgewicht roestvrijstalen waterbak, terwijl het achtervoegsel D, normaal open, automatische afvoer met vlotter optioneel is. De drukval wordt gecontroleerd onder 5 kPa met een 20% hogere stroomcapaciteit dan conventionele filters. Modulaire cascadeverbinding wordt ondersteund voor combinatie met AMD ultrafijne actieve koolfilters, die dienen als meertraps water- en olieverwijderingsnabewerkingsapparatuur na luchtcompressoren voor CNC-machines, voedsel- en farmaceutische lijnen, 3C-coatingworkshops en olievrije halfgeleiderprocessen. Bij de selectie wordt een doorstroommarge van 1,2 tot 1,5 keer aanbevolen, en varianten met automatische afvoer hebben de voorkeur voor 24 uur per dag onbeheerde productie met een hoge condensaatproductie.

SOLH ZSE30A / ZSE30AF / ISE30A uiterst nauwkeurige digitale drukschakelaars zijn volledig uitwisselbaar met bijpassende SMC-modellen en bieden een ultrahoge meetnauwkeurigheid van ±0,2%FS met een 4-cijferig tweekleurig rood/groen LCD-scherm. Groene achtergrondverlichting wordt geactiveerd wanneer de druk binnen het vooraf ingestelde veilige bereik blijft, rood licht activeert voor overdruk/onderdrukalarm; weergavelogica kan indien nodig worden omgekeerd. Drie meetbereiken dekken alle toepassingseisen: ZSE30A voor enkelvoudig vacuüm 0~-101kPa, ZSE30AF universele samengestelde druk -100~+100kPa, ISE30A standaard positieve druk -0,1~1,0MPa voor mainstream 0,4~0,7MPa fabrieksluchttoevoer. Elke unit wordt geleverd met 2-kanaals onafhankelijke NPN/PNP open collector schakeluitgangen, met optionele 1~5V analoge spanning of 4~20mA analoge stroomsignalen voor continue PLC-drukdata-acquisitie met gesloten lus. De exclusieve functie voor het kopiëren van parameters met één klik brengt instellingen over van één master-unit naar maximaal 10 slave-units, waardoor fouten bij batchinbedrijfstelling drastisch worden verminderd. Aangedreven door DC12~24V met groot bereik, uitgerust met M5/Rc1/8-poort en IP40-stofdichtheid. Op grote schaal ingezet voor bewaking van cilinderklemdruk, alarm voor adsorptiefout in vacuümklauwplaat en real-time drukbewaking over alle geautomatiseerde pneumatische circuits, die beter presteren dan traditionele mechanische drukschakelaars wat betreft precisie, zichtbaarheid op afstand en signaaluitbreidbaarheid.
