Gedetailleerde introductie tot de Richge Technology SF6-stroomonderbreker

    Richge Technology richt zich voornamelijk op de productie van accessoires voor laagspanningsschakelaars, componenten voor hoogspanningsschakelaars en serie stroomonderbrekers voor binnen en buiten. Het volgende biedt ter referentie een professionele introductie tot SF6-stroomonderbrekers.

I. Basisoverzicht van de SF6-stroomonderbreker

    De SF6-stroomonderbreker is een hoogspanningsstroomonderbreker die zwavelhexafluoride (SF6)-gas gebruikt als isolatie- en boogblusmedium, dat veel wordt gebruikt in de transmissie- en distributievelden van energiesystemen.

Kernfuncties:

• Uitstekende isolatieprestaties: de isolatiesterkte van SF6-gas is 2,5-3 maal die van lucht, waardoor het volume van de apparatuur aanzienlijk kan worden verminderd.

• Superieure boogdovende capaciteit: hoge geleidbaarheid van de boogkolom, korte boogtijd (2-2,5 cycli) en grote onderbrekingscapaciteit (tot 80 kA).

• Geen brandrisico: SF6-gas is niet-ontvlambaar en biedt hoge veiligheid.

• Lange levensduur: De elektrische levensduur kan meer dan 25 jaar bedragen, met een lange onderhoudscyclus en een lagere onderhoudsfrequentie.

II. Werkingsprincipe en structuur

2.1 Werkingsprincipe

Boogdovend mechanisme:

1. Tijdens het openen worden de bewegende en statische contacten gescheiden en ontstaat er een boog, waardoor SF6-gas bij hoge temperaturen uiteenvalt in S-, F-atomen en positieve/negatieve ionen.

2. SF6-gasmoleculen vangen vrije elektronen op en vormen negatieve ionen, waardoor de geleidbaarheid van de boogkolom wordt verminderd en het uitsterven van de boog wordt versneld.

3. Nadat de boog is gedoofd, herstelt het gas zijn oorspronkelijke isolatiestatus.

Gascirculatie:Door gebruik te maken van het principe van het drukgastype of het zelfenergietype, wordt de gasstroom gegenereerd door zuiger- of boogenergie om de boog snel te doven en de isolatie te herstellen.

2.2 Hoofdstructuur

III. Typen en technische parameters van SF6-stroomonderbrekers geproduceerd door Richge Technology

3.1 Belangrijkste typen

1. Ingedeeld naar structuur:

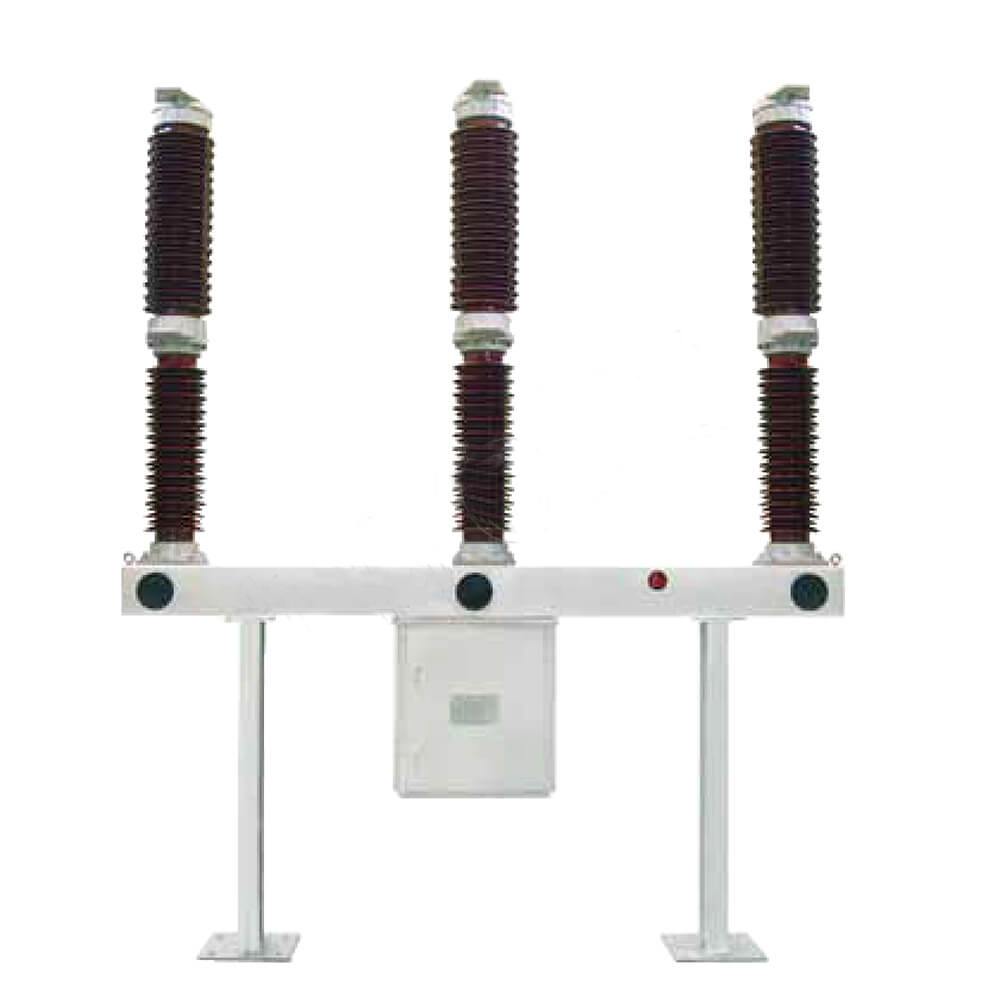

• Porseleinen kolomtype: Driefasig onafhankelijk, groot volume, geschikt voor buitenplaatsen (zoals type FA4-550)

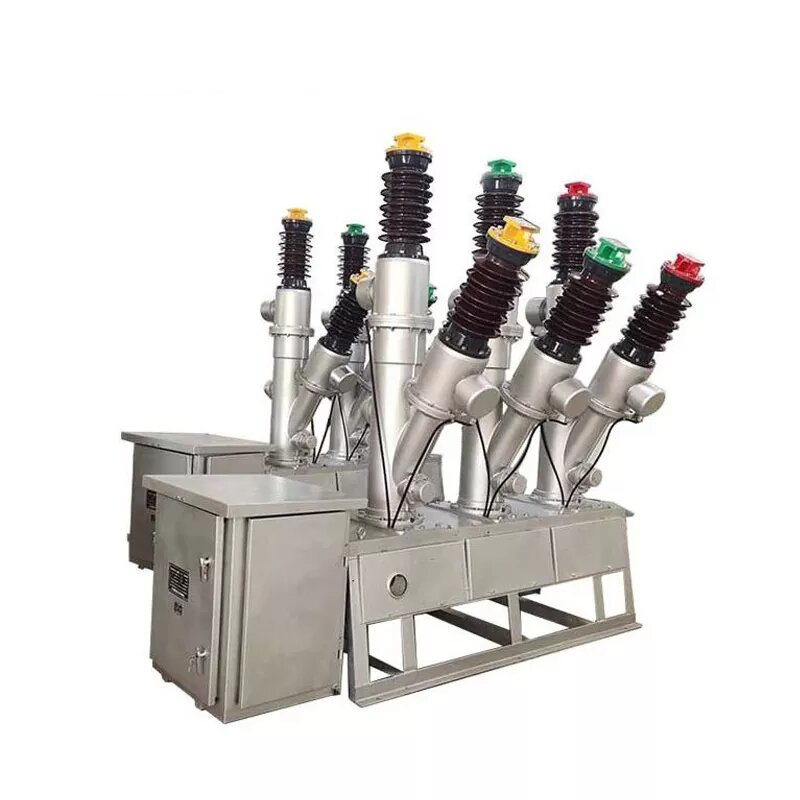

• Tanktype (type vloertank): Gemeenschappelijke driefasige tank, compacte structuur, goede seismische prestaties, eenvoudig onderhoud

• Stroomonderbreker in GIS gecombineerde elektrische apparatuur: Geïntegreerd met scheider, aardingsschakelaar, etc. in een afgedichte behuizing

2. Geclassificeerd volgens boogblusmethode:

• Type met enkele druk: slechts één druk in de boogdovende kamer, eenvoudige structuur, veel gebruikt

• Type met dubbele druk: met luchtkamers onder hoge en lage druk, betere vlamdovende prestaties, maar complexe structuur

3.2 Belangrijke technische parameters

IV. Voordelen en toepassingsscenario's van SF6-stroomonderbreker

4.1 Productvoordelen

1. Uitstekende breekprestaties: kan bogen snel doven, nauwelijks overspanning genereren en apparatuur en leidingen beschermen

2. Hoge betrouwbaarheid: afgedichte structuur vermindert de impact van de externe omgeving, geschikt voor verschillende barre klimaatomstandigheden

3. Laag geluidsniveau: het bedrijfsgeluid is minder dan 85 dB, wat de werkomgeving verbetert

4. Klein vloeroppervlak: compacte structuur, vooral geschikt voor stedelijke onderstations en plaatsen met beperkte ruimte

5. Hoog intelligentieniveau: kan een monitoringsysteem integreren om de gasdichtheid, temperatuur en bedrijfsstatus in realtime te bewaken

4.2 Toepassingsscenario's

• Vermogenstransmissiesysteem: bescherming en controle van transmissielijnen met ultrahoge spanning van 500 kV en hoger

• Onderstation: gebruikt als beschermingsuitrusting voor hoofdtransformatoren en stroomrails

• Industrieel elektriciteitsnet: hoogspanningsstroomdistributie voor zelfvoorzienende elektriciteitscentrales in grote fabrieken, mijnen, enz.

• Nieuwe aansluiting op het energienet: Beveiligingsapparatuur voor boosterstations in windparken en fotovoltaïsche elektriciteitscentrales

• Stedelijk elektriciteitsnet: kerncomponent van compacte GIS-schakelapparatuur

V. Installatie- en onderhoudspunten

5.1 Installatievereisten

1. Voorbereiding van de fundering:

• Niveaufout <1 mm/m om de stabiliteit van de apparatuur te garanderen

• Perfect aardingssysteem, aardingsweerstand <0,5Ω

2. Gasbehandeling:

• Gaslekdetectie vóór installatie, jaarlijks lekpercentage moet <1‰ zijn

• Evacueren tot onder 133 Pa en langer dan 2 uur bewaren, daarna vullen met gekwalificeerd SF6-gas nadat is vastgesteld dat er geen lekkage is

• De gasvuldruk volgt strikt de vereisten van de producthandleiding, met foutcontrole binnen ±0,02 MPa

3. Mechanismeaanpassing:

• Openings- en sluitingstijd en synchronisatie-aanpassing voldoen aan de technische eisen

• Bedieningsmechanisme is flexibel zonder vastlopen

• Hulpschakelaar schakelt nauwkeurig met normale signaalfeedback

5.2 Onderhoudsmethoden

Regelmatige inspectiepunten:

Speciaal onderhoud:

• Gasaanvulling: wanneer de druk daalt tot de alarmwaarde (meestal 0,05 MPa lager dan de nominale druk), moet u tijdig gas bijvullen

• Gasvervanging: Controleer na het onderbreken van een ernstige foutstroom de gaskwaliteit en vervang indien nodig

• Kalibratie van dichtheidsrelais: voer elke 2-3 jaar een kalibratie uit

VI. Voorzorgsmaatregelen en veiligheidsmaatregelen

1. Kenmerken van SF6-gas:

• Zuivere SF6 is niet giftig, maar boogafbraakproducten (zoals SO2, HF) zijn giftig, dus ventilatie is noodzakelijk tijdens onderhoud

• Vermijd gascontact met de huid en de luchtwegen, draag indien nodig beschermende uitrusting

2. Onderhoudsveiligheid:

• Moet eerst de stroom uitschakelen, controleren of er geen elektriciteit is en aarden voordat er onderhoud wordt gepleegd

• Verlaag de druk tot nul overdruk voordat u SF6-gas vrijgeeft

• Geforceerde ventilatie gedurende meer dan 15 minuten na het openen van de apparatuur om ervoor te zorgen dat het interne gas wordt afgevoerd

3. Eisen op het gebied van milieubescherming:

• SF6 is een sterk broeikasgas (GWP-waarde 23900), dus de emissies moeten strikt worden gecontroleerd

• Afgas moet worden gerecycled en behandeld, en mag niet rechtstreeks in de atmosfeer worden geloosd

VII. Samenvatting

    Met zijn uitstekende isolatie- en boogdovende prestaties is de SF6-stroomonderbreker de reguliere keuze geworden voor hoogspanningsschakelapparatuur in moderne energiesystemen, vooral geschikt voor stroomtransmissie- en distributiescenario's met grote capaciteit en hoogspanningsniveau.
