De SOLH VCH400 (VCH410) serie pilootbediende 3-poorts schotelmagneetklep is aangepast voor midden- en hogedrukgasleidingen met een maximale werkdruk tot 5,0 MPa. Uitgerust met elastische hogedrukafdichtingen van polyurethaan en grote ISO G-schroefdraden (G1/2, G3/4, G1), levert het een hoge stroomcapaciteit en een responsafwijking van ≤ ± 2 ms, met uitstekende trillings- en schokbestendigheid en een levensduur van 10 miljoen cycli. De druipwaterdichte structuur bereikt een gelijkwaardige IP65-bescherming; de NC-versie ontlucht automatisch bij stroomuitval, ideaal voor hogedruklaad-, ontluchtings- en drukconversiecircuits, en perfect afgestemd op SOLH VCHR hogedrukregelaars. Alleen toepasbaar op schone, droge perslucht en inert gas. Montage met neerwaartse spiraal is verboden en periodieke cyclische bediening is vereist om adhesie van de schotel te voorkomen. Het dient als betrouwbaar regelonderdeel voor industriële hogedrukluchtvul- en ontluchtingsapparatuur.

Versie 1｜Officiële productpagina lange tekst (SEO-gericht, ~290 woorden voor onafhankelijke websitedetailpagina) SOLH 2V-serie 2/2-weg koperen vloeistofmagneetkleppen zijn veelzijdige elektromagnetische aan-uitkleppen ontworpen voor universele regeling van perslucht, industrieel water en smeerolie, verkrijgbaar in twee volwassen structurele configuraties: direct werkende 2V025 en membraangestuurde 2V130- en 2V250-varianten. Deze serie is gebouwd met robuuste kleplichamen van gesmeed messing gecombineerd met hoogwaardige afdichtingselementen en levert betrouwbare schakelprestaties, inclusief opstarten zonder druk en pijpleidingregeling met hoog debiet. Het compacte, direct werkende model 2V025 maakt gebruik van een directe elektromagnetische aandrijfstructuur die normale opening mogelijk maakt bij een drukverschil van 0 MPa. Uitgerust met slijtvaste VITON-fluorrubberafdichtingen, is hij bestand tegen zwakke corrosieve media en past hij zich perfect aan lagedrukpijpleidingen, vacuümlussen en microstroomspuit- en koelapparatuur aan. De pilootgestuurde 2V130 en 2V250 vertrouwen op een gemiddeld drukverschil om het membraan aan te drijven, met een opmerkelijk grote stroomcapaciteit en een laag stroomverbruik van de spoel; ze vereisen een minimale opstartdruk van 0,05 MPa en maken gebruik van NBR-nitrilrubberafdichtingen, ideaal voor conventionele water- en persluchtleidingen. Alle versies maken gebruik van geïsoleerde spoelen van klasse B met IP65-indringingsbescherming en een snelle schakelreactie binnen 0,05 seconden. Meerdere bedradingsopties (DIN-aansluiting, losse kabels, indicatielampjes) en overvloedige draadspecificaties variërend van G1/8 tot G1 inch ondersteunen flexibele veldinstallatie. De SOLH 2V-serie wordt op grote schaal ingezet in vacuümregeling, koelwatercircuits van apparatuur, automatische watertoevoer naar ketels, waterinlaat van luchtcompressoren en afsluiting van de hoofdgas-vloeistofpijpleiding en biedt economische, stabiele algemene vloeistofschakeloplossingen voor industriële automatiseringsvloeistofcircuits met een volledig spectrum.

SOLH 2P-serie mini 2/2-weg direct werkende, normaal gesloten magneetventielen maken gebruik van hoogwaardige PA66 nylon technische kunststof kleplichamen, speciaal ontworpen voor goedkope automatische omschakeling met kleine stroom van perslucht, schoon water en smeerolie met lage viscositeit. Dankzij de echte drukloze opstartprestaties kan de klep normaal openen bij een drukverschil van 0 MPa, waardoor de drukafhankelijkheid van voorgestuurde magneetkleppen effectief wordt doorbroken. Deze serie maakt gebruik van een volwassen directe elektromagnetische aandrijfstructuur. Als de stroom is uitgeschakeld, drukt de ingebouwde resetveer de klepkern stevig samen om een ​​volledig gesloten toestand te behouden; wanneer geactiveerd, tilt de elektromagnetische aantrekkingskracht de klepkern snel op om de pijpleiding te geleiden, waarbij de hele schakelactie binnen 0,05 seconde is voltooid voor een ultrasnelle respons. Standaardconfiguratie maakt gebruik van slijtvaste VITON-fluorrubberafdichtingen met uitstekende weerstand tegen olie, water en mild corrosieve media; NBR-nitrilrubberafdichtingen zijn verkrijgbaar als optionele vervanging, afhankelijk van de werkomstandigheden. De spoel bereikt de stof- en waterdichte beschermingsgraad IP65 met klasse B-isolatie, waardoor een stabiele, continue werking in vochtige werkplaatsomgevingen mogelijk is. Met een vaste φ2,5 mm stroomopening en een CV-waarde van 0,23 zijn er twee reguliere draadspecificaties G1/8 en G1/4 beschikbaar, gecombineerd met diverse bedradingsopties, waaronder een standaard DIN-aansluiting, losse kabels en indicatielampjes, samen met universele AC/DC-spanningsopties om aan de wereldwijde bijpassende eisen te voldoen. Lichtgewicht compact ontwerp geschikt voor installatie in compacte apparatuurmodules. Het wordt veel gebruikt in de luchtbronregeling van vacuümgeneratoren, het schakelen van de luchttoevoer van kleine cilinders, microkoelwatercircuits van apparatuur, automatisch spuiten, automatische drainage van luchtcompressoren en kleine bevochtigingssystemen, en dient als een kosteneffectief miniatuurvloeistofregelalternatief voor messing kleppen uit de 2V-serie.

SOLH 3V-serie 3/2-weg pneumatische elektromagnetische directionele regelkleppen zijn ontworpen met zowel direct werkende als pilootgestuurde structuren, op maat gemaakt voor het aandrijven van enkelwerkende veerretourcilinders en het schakelen van vacuümpneumatische circuits. Deze serie is verkrijgbaar in normaal gesloten (NC) en normaal open (NO) configuraties en maakt gebruik van zeer sterke lichtgewicht klepbehuizingen van aluminiumlegering met compacte lay-out, snelle respons en IP65 stof- en waterdichte beschermingsgraad, die fungeert als het standaard kernbesturingscomponent voor kleine en middelgrote pneumatische automatiseringssystemen. De poortindeling volgt universele industriestandaarden: P voor hoofdluchtinlaat, A voor uitvoeringswerkpoort die cilinders of vacuümzuigers verbindt, R voor uitlaatpoort gecombineerd met geluiddempers om het operationele geluid te verminderen. Direct werkende 3V1- en 3V2-varianten ondersteunen een betrouwbare nuldrukstart binnen 0 ~ 0,8 MPa met een schakelreactie van minder dan 0,05 s, perfect geschikt voor lagedrukgasleidingen en scenario's voor vacuümregeling met onderdruk. De voorgestuurde 3V100/3V200/3V300-serie beschikt over een grotere stroomcapaciteit en een lager stroomverbruik van de spoel, waardoor een minimale inlaatdruk van 0,15 MPa vereist is voor stabiel schakelen om te voldoen aan conventionele pneumatische lussen met hoog debiet. Uitgerust met een handmatige override-knop in vingerhoedstijl voor gemakkelijk debuggen ter plaatse tijdens installatie en onderhoud, ondersteunt de hele serie een olievrije werking met stabiele afdichtingsprestaties. Meerdere draadspecificaties, waaronder M5, G1/8, G1/4 en G3/8 zijn optioneel, gecombineerd met reguliere wereldwijde AC- en DC-spanningen en twee bedradingsmodi van DIN-aansluiting en losse kabels. Het kan traditionele 3A-luchtstuurkleppen en 3L-handtrekkleppen direct vervangen zonder structurele aanpassingen. Het wordt op grote schaal ingezet in werkstukklemmechanismen, vacuümadsorptieschakeling, pneumatische vergrendelingsbescherming en inching-controle van kleine actuatoren.

De voorgestuurde pneumatische directionele regelkleppen uit de SOLH 4V-serie zijn mainstream industriële pneumatische componenten die 5/2-weg twee-positie en 5/3-weg drie-positie configuraties dekken, speciaal geoptimaliseerd voor het aandrijven van heen en weer gaande beweging, middenslagpositionering en drukbehoud van dubbelwerkende pneumatische cilinders. Deze serie is voorzien van een zeer nauwkeurige plunjerklepkern en een ingebouwde pilootbedieningsstructuur en beschikt over een lage wrijvingsweerstand, een gevoelige schakelactie en een laag stroomverbruik van de spoel. De serie wordt op grote schaal ingezet in geautomatiseerde assemblagelijnen, verpakkingsmachines, positioneringsarmaturen en algemene pneumatische transmissiesystemen. De lay-out met vijf poorten voldoet aan universele industrienormen: P dient als de belangrijkste luchttoevoerinlaat; A en B zijn twee uitvoeringspoorten die zijn verbonden met de voor- en achterkamers van dubbelwerkende cilinders om het uitschuiven en intrekken te regelen; R en S zijn uitlaatpoorten die zijn geconfigureerd met geluiddempers om het loopgeluid te verminderen. Het 5/2-weg type omvat varianten met elektrische bediening met één spoel en elektrische bediening met dubbele spoel. Kleppen met enkelvoudige elektrische bediening zijn afhankelijk van een veerreset die automatisch terugkeert bij stroomuitval, ideaal voor conventionele heen en weer gaande bewegingen en veiligheidsresettoepassingen. Dubbel-elektrische regelkleppen beschikken over een positiegeheugen zonder veren, waardoor de huidige cilinderpositie na het uitschakelen gestaag wordt vergrendeld voor langdurige positionering en drukbehoud. De 5/3-weg versie met drie standen biedt drie optionele neutrale modi: gesloten midden (Type C) vergrendelt alle poorten voor vergrendeling van de cilinderophanging en valbeveiliging; uitlaatcentrum (Type E) verbindt A/B-poorten met uitlaatkanalen voor drukontlasting en vrij zweven tijdens handmatige inbedrijfstelling; drukcentrum (Type P) voert perslucht naar beide werkpoorten voor bidirectionele gebalanceerde klemming. Beschikbare specificaties variëren van 4V110 tot 4V410 met schroefdraadmaten M5, G1/8, G1/4, G3/8 en G1/2. Uitgerust met IP65 stof- en waterdichte spoelen die reguliere AC- en DC-spanningen ondersteunen, ondersteunt de hele serie een olievrije werking en wordt deze geleverd met een handmatige override-knop voor gemakkelijk testen en onderhoud op locatie. Het is de universele standaard richtingsklep voor reguliere industriële pneumatische automatisering.

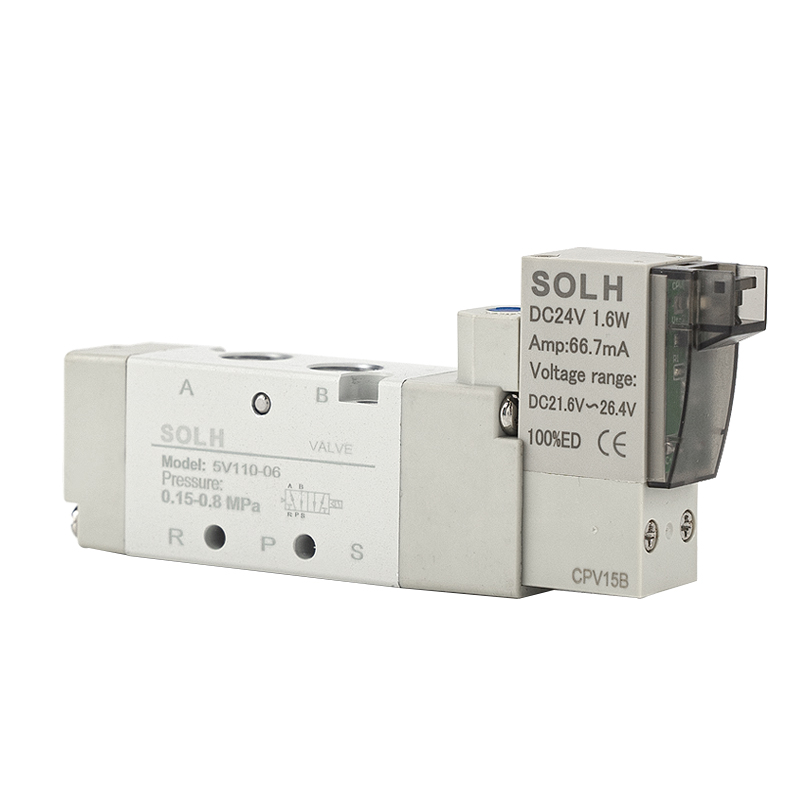

SOLH 5V-serie 5/2 en 5/3-weg pneumatisch magneetventiel, volledig uitwisselbaar met AirTAC 5V-serie. Spoel met laag vermogen van 0,9 W, levensduur van 30 miljoen cycli, hoge frequentierespons van ≤0,05 s, IP65-classificatie met schone interne pilot-uitlaat. Verkrijgbaar in enkele/dubbele elektrische bediening en 3-positie C/E/P middenfuncties, ideaal voor dubbelwerkende cilinders, elektronica, voedselmedische automatiseringsapparatuur van schone kwaliteit.

SOLH 7V compact voorgestuurd magneetventiel omvat complete 5/2- en 5/3-weg varianten, met enkelvoudige veerretour, dubbele spoelvergrendeling en drie centrale functies: midden gesloten, middenuitlaat, middendruktoevoer. Het maakt gebruik van een geïntegreerd intern gecentraliseerd uitlaatkanaalontwerp met een ongeveer 30% hogere stroomcapaciteit dan traditionele kleppen uit de 4V-serie, met een schakelrespons ≤50 ms en een maximale werkfrequentie tot 5 Hz. Spoelen met ultralaag vermogen genereren minder warmte voor continue bekrachtiging, met een DC-stroomverbruik van 0,7 W en AC 1,1 VA. Er wordt een volledig assortiment van M5 tot 3/8" aangeboden, dat zowel standaard schroefdraadpoorten als push-in snelkoppelingen ondersteunt. Kleppen kunnen afzonderlijk worden geïnstalleerd of gestapeld op aluminium spruitstukken met meerdere stations om kastruimte te besparen en de hoofdluchtleidingen te vereenvoudigen. Werkdrukbereik 0,15 ~ 0,8 MPa met werktemperatuur -20 ℃ ~ 70 ℃. Het gegoten aluminium kleplichaam zorgt voor een lange levensduur van de afdichting en wordt veel gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische bediening op alle geautomatiseerde productielijnen.

De voorgestuurde magneetklep met 5 poorten uit de SOLH SY-serie is volledig uitwisselbaar met bijpassende SMC-kleppen, waaronder de modellen SY3000 mini, SY5000 medium mainstream, SY7000 large en SY9000 extra large. Het biedt complete circuitopties: 5/2 enkele/dubbele spoel en 5/3 drieposities met midden gesloten, middenuitlaat en middendruktoevoerfuncties. Standaard 0,35 W spoelen en optionele 0,1 W energiebesparende spoelen met ultralaag vermogen genereren weinig warmte voor continue bekrachtiging. De interne pilotversie werkt op 0,1~0,7 MPa, terwijl de externe pilotversie een vacuümomgeving van -100 kPa ondersteunt. De met gaten afgedichte spoel bereikt tot 200 miljoen schakelcycli. Luchtpoorten zijn aan de zijkant, boven- en onderkant aangebracht voor flexibele slanggeleiding. De kleppen hebben een plug-in-snap-ontwerp dat compatibel is met SS5Y-ventieleilanden, waardoor onderhoud aan één klep mogelijk is zonder de hele reeks te demonteren, met een IP65-stekkerconnector en een IP67-basisclassificatie voor het spruitstuk. Geoptimaliseerde interne runners leveren een ongeveer 80% hogere doorstroming dan oudere kleppen, en ingebouwd pilotfiltergaas voorkomt dat de spoel vast komt te zitten door stof. Op grote schaal gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische besturing in halfgeleider-, auto-las-, verpakkings- en medische automatiseringsapparatuur.

SOLH 4M-serie plaatvormige 5/2-weg magneetventielen voldoen strikt aan de internationale NAMUR-montagenormen, speciaal gebouwd voor directe montage op pneumatische actuatoren die kogelkranen en vlinderkleppen aandrijven. De geïntegreerde bodembasis wordt geleverd met vooraf ingebedde P-, A-, B-, R1- en R2-luchtdoorgangen, waardoor naadloze koppeling met actuatorluchtholten mogelijk is zonder externe buizen voor A/B-werkpoorten. Deze gestroomlijnde lay-out vermindert de werklast van de pijpleidinglay-out en potentiële luchtlekkagepunten drastisch in vergelijking met conventionele, op buizen aangesloten magneetventielen uit de 4V-serie. Deze serie maakt gebruik van een interne pilootspoelconstructie met olievrije werking, aangeboden in configuraties met enkelvoudige veerreset (4M×10) en dubbele spoel met vergrendelend geheugen (4M×20) voor drie grootteklassen: 4M100, mainstream 4M200 en high-flow 4M300. Varianten met enkele elektrische besturing worden automatisch gereset onder veerspanning zodra de stroom wordt uitgeschakeld voor fail-safe resetscenario's, terwijl versies met dubbele elektrische besturing hun schakelpositie gestaag behouden na een stroomstoring om de status van het openen/sluiten van de klep te behouden voor langdurige vergrendeling van de pijpleiding. Elke unit is uitgerust met een aan de zijkant gemonteerde handmatige overbruggingsknop voor gemakkelijke offline inbedrijfstelling en onderhoudstests. Spoelen ondersteunen veelgebruikte wereldwijde AC/DC-spanningen met IP65 stofdichte en waterdichte bescherming tegen binnendringing, geschikt voor zware werkomstandigheden in waterbehandeling, chemische pijpleidingen en algemene industriële vloeistofomschakeling. De serie is dimensionaal compatibel met spruitstukbasissen die worden gedeeld met de gelijkwaardige 4V-serie, en ondersteunt stand-alone actuatorinstallatie of gecentraliseerde klepeilandmontage via spruitstukken met meerdere stations. Met gecertificeerde standaard NAMUR-interface, uitwisselbaar met de reguliere Airtac 4M-serie, dient het als een speciaal afgestemd besturingsonderdeel voor geautomatiseerde aan-uitregeling van pneumatische kogel- en vlinderklepactuators.
