3V-serie 3/2-weg pneumatisch magneetventiel | Direct en pilootgestuurde NC/NO-regelklep

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele interface

     De SOLH 3V-serie is een standaard3/2 weg elektrisch gestuurde richtingsmagneetklep beschikbaar binnendirect werkend Enbestuurd structuren. Het is speciaal ontworpen voor enkelwerkende cilinderbediening, pneumatische circuitschakeling en vacuümsysteemregeling en biedt twee kernconfiguraties: normaal gesloten (NC) en normaal open (NO). Met een duurzame behuizing van aluminiumlegering, compacte structuur, snelle respons en optionele nuldrukstart, dient het als de standaard universele regelklep voor miniatuur pneumatische automatiseringssystemen.

  1.1 Standaard 3/2-weg poortdefinitie

     • P-poort: Hoofdluchtinlaat

     • Een haven: Werkpoort, aangesloten op enkelwerkende pneumatische cilinders of vacuümmondstukken

     • R-poort: Luchtuitlaatpoort, installeer een geluiddemper voor geluidsreductie

  1.2 Aandrijving en structurele classificatie

     • Rijmodus: Elektromagnetisch direct werkend / pilootgestuurd optioneel

     • Serietype: Direct werkend (3V1/3V2); Pilot-bediend (3V100/3V200/3V300)

     • Lichaamsmateriaal: Zeer sterke aluminiumlegering, lichtgewicht en duurzaam

2. Werkingsprincipe van 3/2-wegklep

     De 3V-serie maakt gebruik van een single-coil-besturingsontwerp, verdeeld in NC- en NO-types met volledig onafhankelijke werklogica, die veel wordt gebruikt voor automatische resetcilinder- en vacuümcircuitregeling.

  2.1 Normaal gesloten (NC) – meest voorkomende type

  Toepasselijke modellen: 3V110, 3V210, 3V310

     • Uitschakelen Resetstatus: Veerreset sluit de P-inlaatpoort af; Poort A communiceert met poort R voor uitlaatgassen, geen uitgangsdruk.

     • Ingeschakelde werkende staat: Elektromagnetische kracht trekt aan de klepkern om te schakelen; P-inlaat wordt aangesloten op een werkende poort voor luchttoevoer; R-uitlaatpoort is volledig gesloten.

  2.2 Normaal open (NO) type

  Toepasselijke modellen: 3V120, 3V220, 3V320

     • Uitschakelen Resetstatus: Pin-inlaat communiceert met een werkende poort voor continue luchttoevoer; R-uitlaatpoort is gesloten.

     • Ingeschakelde werkende staat: P-inlaatpoort is afgedicht; Een werkpoort communiceert met de R-poort voor drukontlasting en uitlaat.

3. Serieclassificatie en specificatieparameters

  3.1 Direct werkende serie (3V1 / 3V2) – Nuldrukstart

  Kernvoordeel: Ondersteunt 0 MPa nuldruk opstarten, ultrasnelle reactiesnelheid (＜0,05s), stabiele prestaties voor lagedruk- en vacuümwerkomstandigheden.

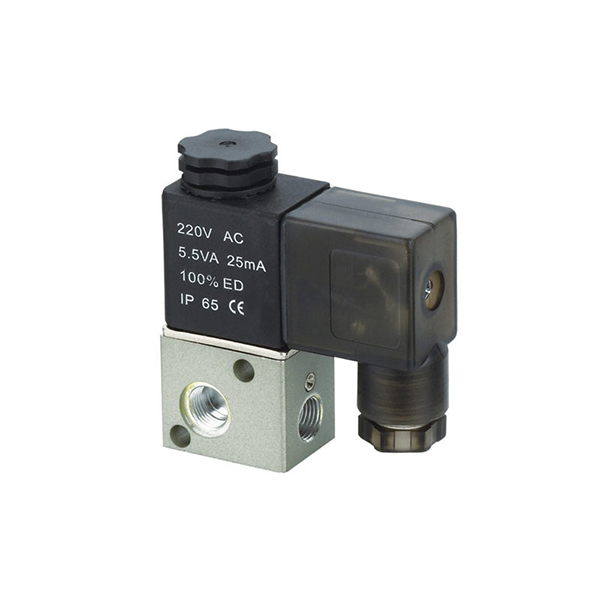

  • 3V1 Micro-serie

￮ Poortgrootte: M5, G1/8 (06)

￮ Stroomgebied: 10,2 mm² (CV=0,6)

￮ Typisch model: 3V1-06, 3V1-M5

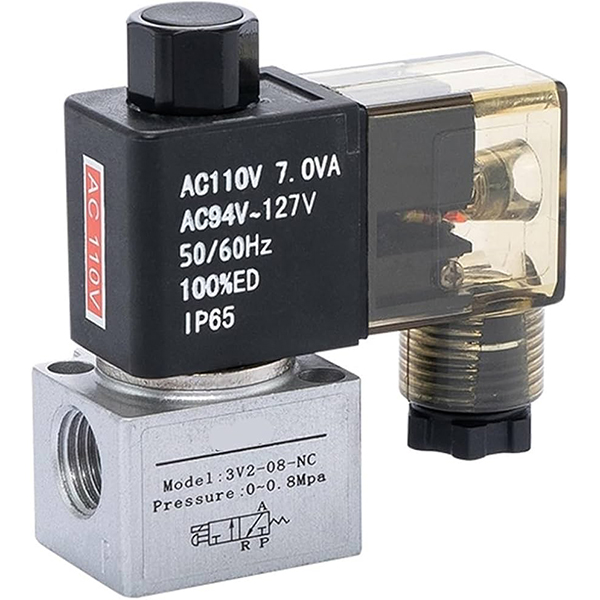

  • 3V2 Mini-serie

￮ Poortgrootte: G1/8 (06), G1/4 (08)

￮ Stroomgebied: 17,0 mm² (CV=1,0)

  3.2 Pilot-bediende serie (3V100 / 3V200 / 3V300) – Grote stroom

  Kernvoordeel: Grote stroomcapaciteit en laag stroomverbruik; vereist minimale opstartdruk voor stabiel schakelen, geschikt voor pneumatische circuits met standaarddruk.

  • 3V100-serie: Poortgrootte M5, G1/8 (06)

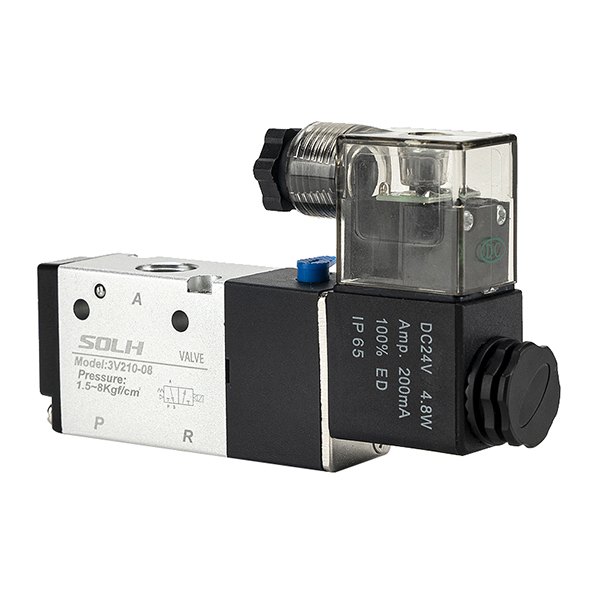

  • 3V200 Universele Serie

￮ Poortgrootte: G1/4 (08)

￮ Stroomgebied: 17,0 mm² (CV=1,0)

￮ Typisch model: 3V210-08

  • 3V300 Grote Flow-serie

￮ Poortgrootte: G3/8 (10)

￮ Stroomgebied: 28,0 mm² (CV=1,65)

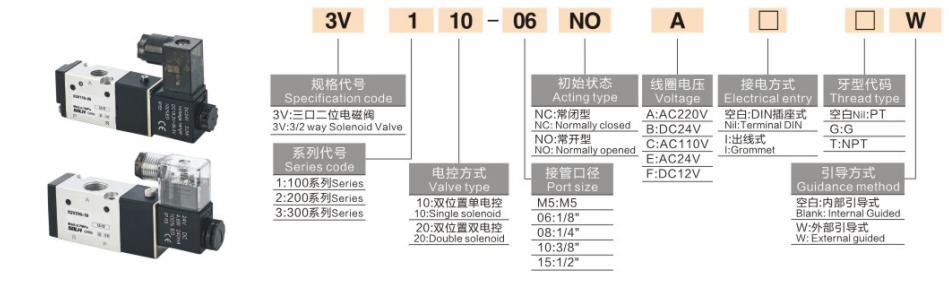

4. Volledige modelcoderingsregels en bestelvoorbeelden

  1. Coderingslogica: 3V [Seriecode] [Functiecode] - [Poortgrootte] [Spanningscode] [Bedradingscode]

 2. Standaardbestellingsvoorbeelden

     • 3V210-08-B: 3/2-weg, NC-type, G1/4-poort, DC24V, DIN-busaansluiting

     • 3V1-06-A: 3/2-weg, NC-type, G1/8-poort, AC220V

5. Technische kernparameters

6. Kernproductvoordelen

     • Speciaal 3/2-weg ontwerp: Perfect afgestemd op enkelwerkende cilinders met veerretour, exclusief voor pneumatische klemmen, vijzelen en resetten.

     • Dubbele werkmodi: Optioneel Normaal Gesloten (uitschakelen reset) en Normaal Open (uitschakelen werken) typen om zich aan te passen aan diverse proceslogica.

     • Dubbele schijfopties: Direct werkend type ondersteunt opstarten bij nuldruk voor vacuüm-/lagedrukscenario's; Het pilot-bediende type realiseert een grote stroom en een stabiele werking met laag vermogen.

     • Compact en duurzaam: Mini-geïntegreerde structuur, uitstekende afdichtingsprestaties, lange levensduur en smeermiddelvrij ontwerp.

     • Flexibele elektrische configuratie: Meerdere spanningsspecificaties (AC220V/110V/24V, DC24V/12V) en dubbele bedradingsmodi voldoen aan de wereldwijde bijpassende eisen.

     • Hoge compatibiliteit: Dezelfde installatiegrootte als 3A pneumatische regelkleppen en 3L handtrekkleppen, ter ondersteuning van directe vervanging en upgrade.

7. Typische toepassingsscenario's

     • Automatische besturing van enkelwerkende cilinders (klemmen, vijzelen, veerresetmechanisme)

     • Vacuümgenerator en vacuümzuigmondsysteem schakelen (direct werkend type ondersteunt onderdrukregeling)

     • Pneumatische aan-uitregeling van het circuit, veiligheidsvergrendeling van de apparatuur, jog-bediening van kleine actuator

     • Directe vervanging voor 3A luchtgestuurde kleppen en 3L handbediende kleppen in standaard pneumatische systemen

Samenvatting van één zin

     De SOLH 3V-serie is een standaard 3/2-weg elektromagnetische directionele klep met NC/NO dubbele modi en directe/pilot dubbele aandrijfstructuren, professioneel toegepast op enkelwerkende cilinderaandrijving en vacuümcircuitregeling, die dient als de kernbesturingscomponent voor miniatuur pneumatische automatiseringssystemen.
