5V-serie magneetventiel | 5/2 en 5/3-weg hoogfrequent pneumatisch regelventiel met laag vermogen

Merk: SOLH van Richge Technology | Volledig compatibele vervanging voor AirTAC 5V-serie high-end magneetventiel

1. Productoverzicht

     De SOLH 5V-serie is een hoogwaardige pneumatische directionele magneetklep met 5 poorten, volledig uitwisselbaar met de originele AirTAC 5V-serie. Het dekt5/2-weg tweeposities En5/3-weg driestanden functionele typen. Door gebruik te maken van een geavanceerde spoelschuifstructuur met energiezuinig spoelontwerp met laag vermogen, beschikt het over een ultralange levensduur, stabiele hoogfrequente schakeling en een laag uitvalpercentage. Met de interne pilootuitlaatstructuur en IP65-beschermingsgraad is het vriendelijk om werkomgevingen zoals elektronica, voedsel en medische behandelingen schoon te maken. Professioneel gebruikt voor de heen en weer gaande bediening van dubbelwerkende cilinders, is het de geprefereerde regelklep voor hoogwaardige geautomatiseerde pneumatische systemen.

  1.1 Kernpoort en functiedefinitie

     • 5-poorts configuratie: P (hoofdluchtinlaat), A/B (dubbele werkuitlaten), R/S (dubbele onafhankelijke uitlaatpoorten)

     • 5/2-weg tweepositie: Omkeerfunctie in één richting, voltooit de cycluscontrole van het uit- en intrekken van de cilinder

     • 5/3-weg driepositie: Uitgerust met middelste neutrale stand, ondersteunende functies voor het vasthouden van cilinderstops, drukbehoud en volledige reset van de uitlaat

     • Kerntoepassing: Gespecialiseerd voor het heen en weer bewegen van alle dubbelwerkende pneumatische cilinders

2. Kernproductclassificatie en functionele logica

  2.1 5/2-weg tweepunts magneetventiel

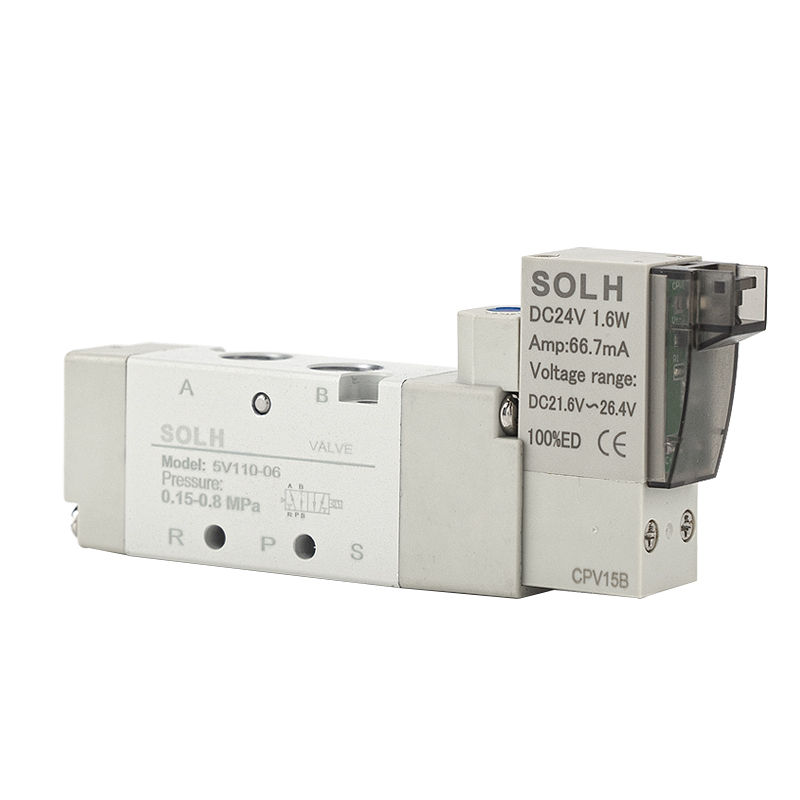

     • Enkele elektrische bediening (5V110/210/310): Geëlektrificeerd voor directioneel schakelen, automatische veerreset bij uitschakelen, geschikt voor conventionele heen en weer gaande jogbediening

     • Dubbele elektrische bediening (5V120/220/320): Geëlektrificeerd om de omkeeractie te voltooien, uitschakelstatusgeheugen en zelfbehoud, geschikt voor werkomstandigheden met langdurige positievergrendeling

  2.2 5/3-weg driepuntsmagneetventiel (dubbele elektrische bediening)

     Drie optionele centrale neutrale functies om te voldoen aan diverse procesvereisten ter plaatse:

     • 30C (Centraal gesloten): Centrale positie P-poort gesloten, A/B-poorten communiceren met R/S-uitlaatpoorten, waardoor cilinderstop en drukbehoud op elke slagpositie worden gerealiseerd

     • 30E (centrale uitlaat): Centrale positie P-poort gesloten, dubbele A/B-poorten volledig uitgeput, cilinder reset snel zonder restdruk

     • 30P (centrale druk vasthouden): Centrale positie P-poort communiceert met A/B-poorten, R/S-uitlaatpoorten gesloten, waardoor de systeempijpleidingdruk stabiel blijft

3. Reguliere modellen, kaliber- en stroomparameters

4. Technische kernparameters

5. Snelle interpretatie van modelcodering

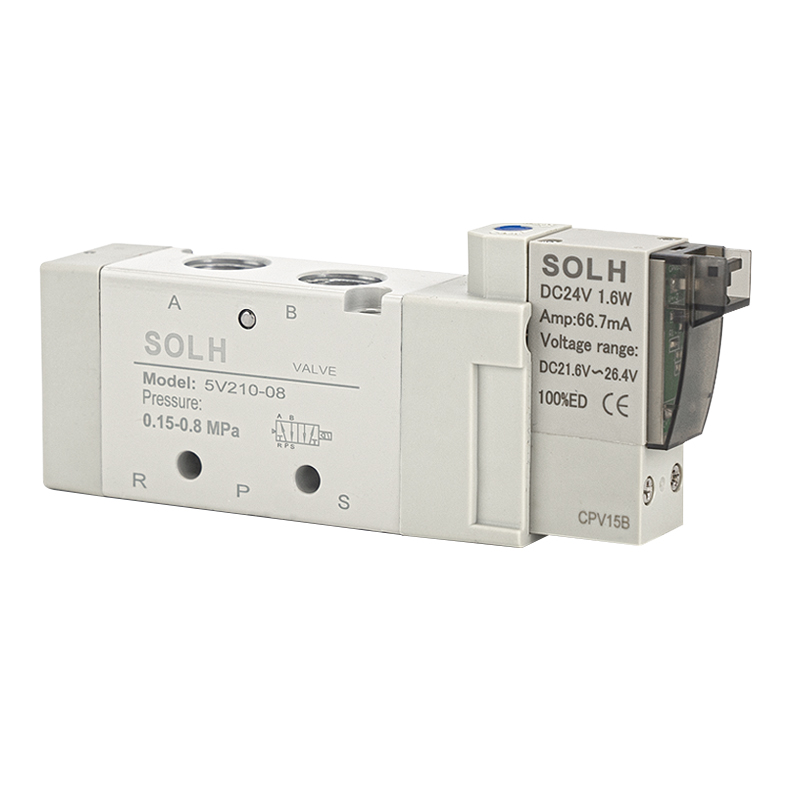

     Neem 5V210-08 DC24V als standaardvoorbeeld

     • 5V: Seriecode voor 5-poorts pneumatische magneetklep met 2/3 standen

     • 2: Specificatie uit de 200-serie, overeenkomend met het reguliere kaliber G1/8 en G1/4

     • 10: Enkele elektrische bediening, 2-standentype;20 = dubbel elektrisch bedieningstype;30C/E/P = 3-positie centraal functioneel type

     • 08: Interfacekaliber G1/4;06 = G1/8;M5 = micro-M5-draad

     • DC24V: Nominale spanning;B staat voor DC24V,A staat voor AC220V, meerdere spanningsopties beschikbaar

6. Kernproductvoordelen

     • Laag vermogen en ultralange levensduur: Energiebesparende spoel met laag vermogen van 0,9 W vermindert het energieverbruik op lange termijn. Door de zeer nauwkeurige spoelafdichtingsstructuur met lage wrijvingsweerstand te gebruiken, ondersteunt het meer dan 30 miljoen stabiele schakelcycli en minimaliseert het de latere onderhoudsfrequentie.

     • Ultrasnelle hoogfrequente respons: Het geoptimaliseerde ontwerp van de interne luchtdoorgang zorgt voor een schakelresponstijd binnen 0,05 seconden, wat zich perfect aanpast aan de hoogfrequente cyclische actie-eisen van geautomatiseerde productielijnen.

     • Aanpassingsvermogen voor een schone omgeving: Ingebouwde gecentraliseerde interne pilot-uitlaatstructuur vermijdt externe olie- en gasoverstromingsvervuiling en voldoet volledig aan de stofvrije en schone productienormen van de elektronica-, voedsel- en medische industrie.

     • Sterke integratie en handig debuggen: Ondersteun de geïntegreerde installatie van de spruitstukkleppenbank om apparatuurruimte te besparen. Uitgerust met een handmatige knop op het kleplichaam, waardoor het debuggen van één klep en het proefdraaien van de apparatuur wordt vergemakkelijkt.

     • Stabiele en weerbestendige prestaties: Groot temperatuuraanpassingsbereik en IP65 stof- en waterdichte kwaliteit, stabiele werking in complexe industriële omgevingen binnen en buiten.

7. Typische toepassingsscenario's

     • Dubbelwerkende cilinder-heen en weer gaande bediening: Op grote schaal gebruikt voor automatisch hanteren, materiaalduwen, vastklemmen van armatuur, roterende positionering en andere pneumatische heen en weer gaande acties.

     • Hoogwaardige geautomatiseerde productielijnen: Toegepast op laslijnen voor auto's, afdichting en snijden van verpakkingen, elektronische oppervlaktemontage, voedselvulling en andere precisieautomatiseringsapparatuur.

     • Hoogfrequente en schone werkomstandigheden: Geprefereerd kleptype voor industriële scenario's waarbij frequent omkeren, geen vervuiling en langdurige stabiele continue werking vereist zijn.

8. Selectieonderscheid: 5V-serie versus 4V-serie magneetventiel

Samenvatting van één zin

     De SOLH 5V-serie is een high-end 5/2 & 5/3-weg pneumatisch magneetventiel met een laag stroomverbruik, een ultralange levensduur en snelle hoogfrequente schakelprestaties. Met een schone interne uitlaat en een IP65 waterdicht en stofdicht ontwerp is dit de optimale kernregelklep voor dubbelwerkende cilinders en hoogwaardige, schone geautomatiseerde pneumatische systemen, volledig compatibel met de originele AirTAC 5V-serie.
