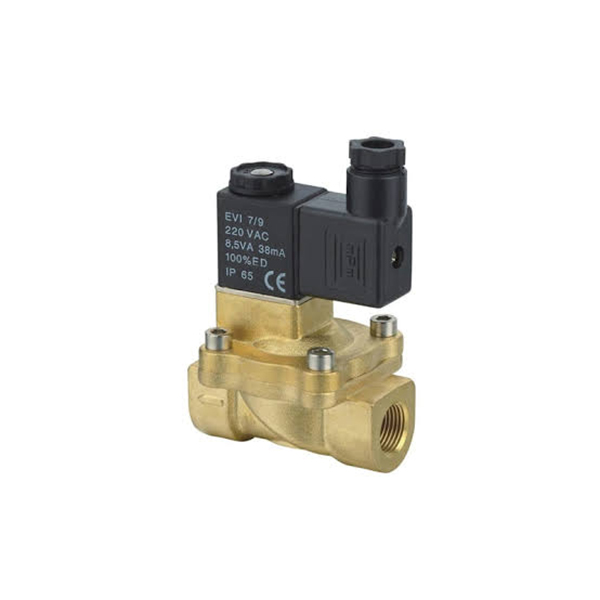

2V-serie 2/2-weg messing vloeistofmagneetventiel | Direct werkend en pilootgestuurd

Merk: SOLH van Richge Technology

1. Productoverzicht en kernclassificatie

     De SOLH 2V-serie is een professional2/2-weg vloeistofmagneetventiel ontworpen voor universele vloeistofcontrole van lucht, water en olie. Het is verdeeld in twee structurele kerntypen:2V025 direct werkend type En2V130/2V250 membraangestuurd type. De serie maakt gebruik van een messing klephuis van hoge kwaliteit met hoogwaardige afdichtingsmaterialen en beschikt over een nuldruk-opstartoptie, een grote stroomcapaciteit, een snelle respons en een brede mediumcompatibiliteit. Het dient als de reguliere vloeistofregelklep voor algemene doeleinden voor geautomatiseerde watercircuits, luchtleidingen, vacuümsystemen en smeerapparatuur.

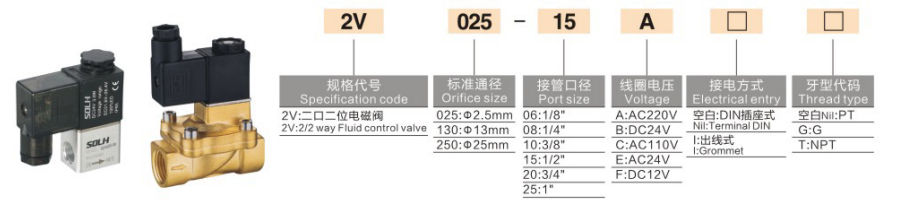

2. Voltooi de modelcoderingsregels

 1. Volledige coderingslogica: 2V - Grootte opening - Draadpoort - Bedradingstype - Spanning

 2. Standaardbestellingsvoorbeelden

     • 2V025-08-DC24V: φ2,5 mm opening, G1/4 draad, standaard DIN-aansluiting, DC 24V

     • 2V130-15W-AC220V: φ13mm opening, G1/2 draad, draaduitgang, AC 220V

3. Twee kernstructurele typen en selectierichtlijnen

  3.1 2V025 Direct werkend type | Nuldruk starten

    Kernvoordeel: Volledig bedienbaar bij 0 MPa nuldruk

     • Werkingsprincipe: De elektromagnetische spoel trekt rechtstreeks aan de ijzeren kern om de kleppoort te openen, waardoor een volledige open- en sluitcontrole wordt gerealiseerd onder nul drukverschil zonder middendrukondersteuning.

     • Opening en stroom: φ2,5 mm opening, CV-waarde = 0,23

     • Poortspecificatie: G1/8 (06), G1/4 (08)

     • Drukbereik: 0 ~ 1,0 MPa, ondersteunt opstarten zonder druk

     • Afdichtingsmateriaal: Standaard VITON fluorrubber, uitstekende weerstand tegen olie-, water- en zwakke zuurcorrosie

     • Lichaamsmateriaal: Compact, uiterst nauwkeurig messing klephuis

     • Toepasselijke scenario's: Vloeistofregeling met klein debiet, nul-/lagedruk start-stop, vacuümcircuitschakelaar, miniatuurwaterkoeling en spuitsystemen

  3.2 2V130 / 2V250 Membraangestuurd type | Differentiële drukstart

    Kernkenmerk: Grote stroom, laag stroomverbruik, vereist minimaal drukverschil

     • Werkingsprincipe: Door de drukontlasting via het geleidegat kan de gemiddelde druk het membraan openduwen om de klep te openen.Minimaal opstartdrukverschil: 0,05 MPa (0,5 bar), niet in staat om te openen onder nuldruk.

     • 2V130-specificatie: φ13mm opening, CV=6,2; Poorten: G3/8 (10), G1/2 (15)

     • 2V250-specificatie: φ25mm opening, CV=13; Poorten: G3/4 (20), G1 inch (25)

     • Drukbereik: 0,05 ~ 1,0 MPa

     • Afdichtingsmateriaal: NBR nitrilrubber, optimaal voor zuiver water en persluchtmedia

     • Lichaam en spoel: Verdikte, duurzame koperen behuizing, gecombineerd met een spoel met laag vermogen en hoge stabiliteit

     • Toepasselijke scenario's: Watercircuits met groot debiet, waterinlaat luchtcompressor, watertoevoer ketel, aan/uit-regeling hoofdgas-/vloeistofleiding

4. Uniforme algemene technische parameters

5. Vergelijking van de 2V- en 2P-serie | Selectiegids tegen fouten

Selectie formule

     Aan-uitvraag zonder druk → Kies 2V025 / 2P; Grote doorstroming met waterdruk → Kies 2V130 / 2V250; Kleine ruimte en laag kostenbudget → Kies een 2P plastic klep

6. Typische toepassingsscenario's

  6.1 2V025 Toepassing

     • Aan-uit-bediening van de luchtbron van de vacuümgenerator

     • Miniatuurapparatuur koelwatercircuit

     • Geautomatiseerde sproei- en microwatertoevoersystemen

     • Precisie-apparatuur voor het schakelen van vloeistoffen met een klein debiet

  6.2 2V130 / 2V250-toepassing

     • Chiller en industrieel koelwatersysteem

     • Waterinlaatregeling luchtcompressor

     • Automatisch waterbijvulsysteem voor de ketel

     • Gecentraliseerde hoofdleidingschakelaar voor luchttoevoer

     • Industriële water- en gascirculatieregeling met groot debiet

7. Bijpassende ondersteunende accessoires

     • Behandeling van luchtbron aan de voorkant: Match het luchtdrukregulerende filter uit de AW-serie om de luchtbron te stabiliseren en onzuiverheden te filteren

     • Vacuümcircuitaanpassing: Werk samen met de vacuümgenerator uit de ZU-serie voor een betrouwbare afsluiting van de luchtbron

     • Pijpleidingverbinding: Combineer KQ2-snelkoppeling met rechte fittingen met buitendraad voor een snelle en lekvrije leidinginstallatie

Samenvatting van één zin

     SOLH 2V-serie 2/2-weg koperen magneetventielen zijn geschikt voor direct werkende nuldrukventielen en voorgestuurde typen met groot debiet, met universele water/lucht/olie-compatibiliteit, snelle respons en IP65-bescherming, waardoor kosteneffectieve en stabiele vloeistof-aan-uit-oplossingen worden geboden voor diverse industriële automatiseringssystemen.
