4V-serie 5/2 en 5/3-weg pneumatisch magneetventiel | Pilot-bediende directionele regelklep

Merk: SOLH van Richge Technology

1. Productoverzicht en kernstructuur

     De SOLH 4V-serie is het meest universeelvoorgestuurde pneumatische directionele regelklep voor industriële automatisering, bekleding5/2-weg (5-poorts 2-positie) En5/3-weg (5-poorts 3-positie) configuraties. Speciaal ontworpen voor telescopische beweging, tussenstop en drukbehoudcontrole van dubbelwerkende cilinders, voorzien van een spoelachtige structuur en een interne pilootaandrijving. Als standaard elektronische pneumatische besturingscomponent wordt het op grote schaal toegepast in geautomatiseerde machines, verpakkingsapparatuur, verwerkingsmallen en pneumatische transmissiesystemen met stabiele prestaties en veelzijdige functies.

  1.1 Standaardinterfacedefinitie met vijf poorten

     • P-poort: Hoofdluchtinlaat, aangesloten op luchttoevoerbron

     • A/B-werkpoorten: Uitgangspoorten, verbonden met twee kamers met dubbelwerkende cilinders om het uitschuiven en intrekken te regelen

     • R/S-uitlaatpoorten: Uitlaatpoorten voor drukontlasting, normaal gesproken uitgerust met geluiddempers voor geluidsreductie en soepele ventilatie

  1.2 Structurele kernkenmerken

     • Ventielkernstructuur: Uiterst nauwkeurig schuifkolomspoelontwerp, lage wrijving en gevoelig schakelen

     • Rijmodus: Interne pilootaandrijving, laag stroomverbruik en stabiele achteruitrijprestaties

     • Toepasselijk voorwerp: Compleet assortiment voor dubbelwerkende pneumatische cilinders

2. 5/2-wegklep – basisomkeerbediening

     De 5/2-wegstructuur is het reguliere basismodel van de 4V-serie, verdeeld in enkele elektrische besturingstypes en dubbele elektrische besturingstypes, die zich aanpassen aan verschillende pneumatische logica- en veiligheidscontrolevereisten.

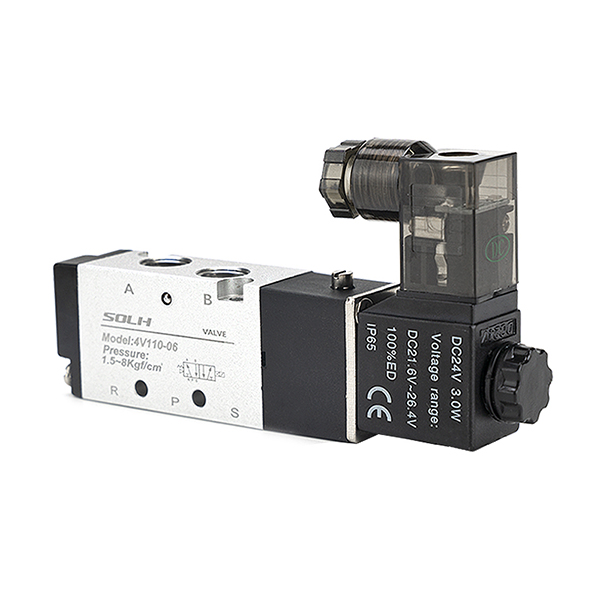

  2.1 Enkele elektrische bediening (4V110/210/310/410)

     • Werkingsprincipe: Uitgerust met één elektromagnetische spoel en resetveer. De klep keert om wanneer deze wordt ingeschakeld en wordt automatisch gereset door veerkracht wanneer deze wordt uitgeschakeld.

     • Kernkenmerken: Power-off reset-ontwerp met fail-safe prestaties, eenvoudige structuur en kosteneffectief.

     • Typische toepassingen: Gewone cilinder heen en weer gaande beweging, noodstop-resetmechanisme, eenvoudige klem- en positioneringsapparatuur.

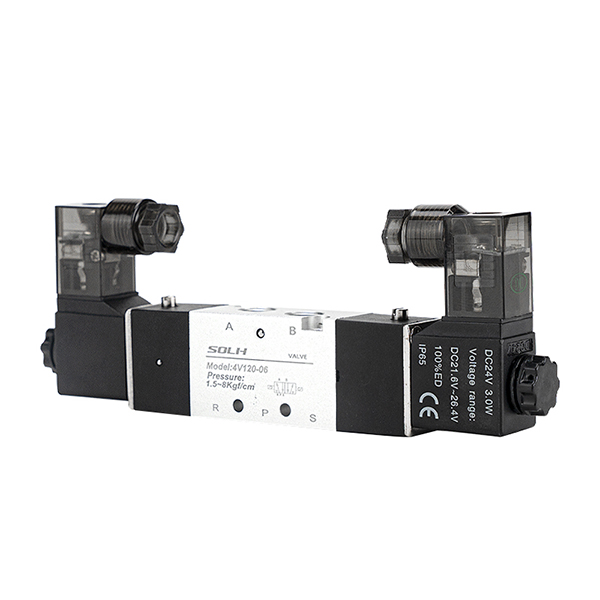

  2.2 Dubbele elektrische bediening (4V120/220/320/420)

     • Werkingsprincipe: Dubbele spoelen voor afwisselende bediening zonder resetveer. De klep behoudt zijn huidige positie na het uitschakelen metgeheugenretentiefunctie.

     • Kernkenmerken: Hoge positioneringsnauwkeurigheid, energiebesparing (stroomverbruik alleen tijdens achteruitrijden), stabiele uitschakelingspositie.

     • Typische toepassingen: Nauwkeurige stationpositionering, tussentijdse slagstop, drukbehoud op lange termijn en vergrendelingsscenario's met vaste positie.

3. 5/3-wegklep – Precisiecontrole tussenpositie

     De 5/3-weg structuur met drie posities voegt een tussenliggende neutrale toestand toe op basis van omkeren in twee posities, waardoor drie belangrijke tussenfuncties worden gerealiseerd om te voldoen aan geavanceerde pneumatische besturingseisen (toepasselijke modellen: 4V130/230/330/430).

  3.1 Gesloten centrum (C-type)

     Functie: Alle poorten volledig gesloten op tussenpositie. Realiseert cilindervergrendeling en drukbehoud, ondersteunende ophangstop en valbeveiliging.

     Scenario: Jig-vergrendeling, verticale cilinder anti-val, tussenpositie vaste stop.

  3.2 Uitlaatcentrum (E-type)

     Functie: A/B-werkpoorten communiceren met uitlaatpoorten op tussenpositie. Het systeem laat de druk ontsnappen en de cilinder zweeft vrij.

     Scenario: Veiligheidsdrukontlasting van apparatuur, handmatig slepen en debuggen, mechanische resetbescherming.

  3.3 Drukcentrum (P-type)

     Functie: P-luchtinlaat communiceert met beide A/B-poorten op de tussenpositie, waardoor een dubbelwerkende cilinder wordt omgezet in een enkelwerkende uitgang.

     Scenario: Synchrone klemming, drukbehoud in twee richtingen, speciale krachtbalansregeling.

4. Modelcoderingsregels en algemene specificaties

  1. Coderingslogica: 4V [Groottecode] [Controle/Middenfunctiecode] - [Poortgrootte]

  2. Typische gangbare modellen

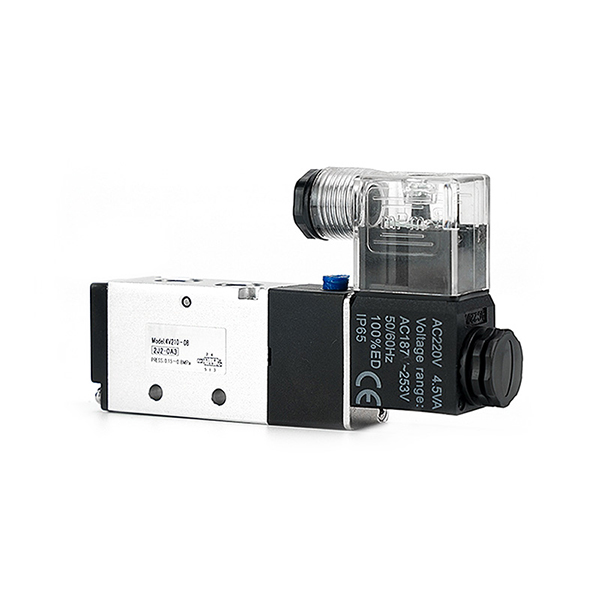

     • 4V210-08: G1/4 poort, enkele elektrische bediening, 5/2 weg (meest universele standaardmodel)

     • 4V220-08: G1/4-poort, dubbele elektrische bediening, 5/2-weg (geheugenpositionering bij uitschakelen)

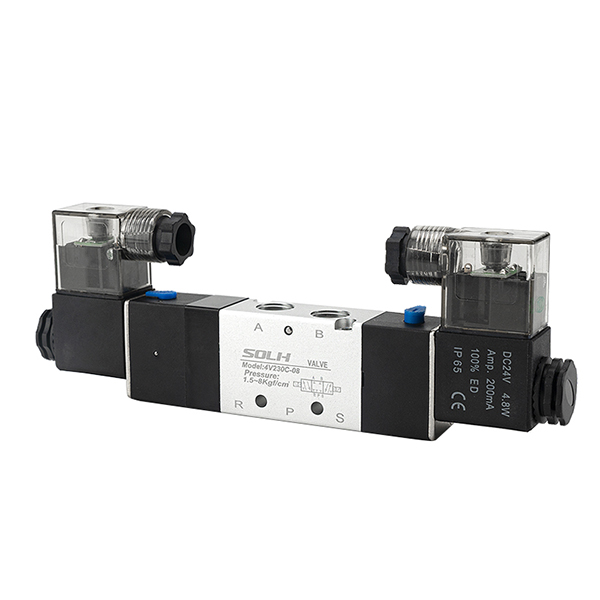

     • 4V230C-08: G1/4 poort, 5/3 weg gesloten midden (cilindervergrendeling en drukbehoud)

     • 4V310-10: G3/8-poort, enkele elektrische bediening, 5/2-weg (hoofdcircuitregeling met groot debiet)

5. Technische kernparameters

6. Richtlijnen voor professionele selectie

  6.1 5/2-weg selectie van twee posities

     • Enkele elektrische bediening: Prioriteit voor conventionele heen- en weergaande bewegings- en veiligheidsresetscenario's, met automatische uitschakeling en fail-safe werking.

     • Dubbele elektrische bediening: Prioriteit voor positioneringsstations, tussenstops en scenario's voor langdurig vasthouden, met uitschakelgeheugen en nauwkeurige positionering.

  6.2 5/3-weg selectie met drie posities

     • Type C (gesloten centrum): Voor cilindertussenvergrendeling, ophanging en valbeveiliging.

     • Type E (uitlaat midden): Voor drukontlasting van apparatuur, vrij zwevende en handmatige foutopsporingsscenario's.

     • Type P (drukcentrum): Voor synchroon spannen, bidirectionele drukstabilisatie en speciale pneumatische balansregeling.

Samenvatting van één zin

     De SOLH 4V-serie omvat 5/2 en 5/3-weg voorgestuurde pneumatische kleppen met enkele/dubbele elektrische bediening en drie tussenliggende functies, die het geprefereerde standaardonderdeel zijn voor industriële pneumatische omkering, positionering, drukbehoud en veiligheidscontrole van dubbelwerkende cilinders.
