Regelklep

SOLH 7V compact voorgestuurd magneetventiel omvat complete 5/2- en 5/3-weg varianten, met enkelvoudige veerretour, dubbele spoelvergrendeling en drie centrale functies: midden gesloten, middenuitlaat, middendruktoevoer. Het maakt gebruik van een geïntegreerd intern gecentraliseerd uitlaatkanaalontwerp met een ongeveer 30% hogere stroomcapaciteit dan traditionele kleppen uit de 4V-serie, met een schakelrespons ≤50 ms en een maximale werkfrequentie tot 5 Hz. Spoelen met ultralaag vermogen genereren minder warmte voor continue bekrachtiging, met een DC-stroomverbruik van 0,7 W en AC 1,1 VA. Er wordt een volledig assortiment van M5 tot 3/8" aangeboden, dat zowel standaard schroefdraadpoorten als push-in snelkoppelingen ondersteunt. Kleppen kunnen afzonderlijk worden geïnstalleerd of gestapeld op aluminium spruitstukken met meerdere stations om kastruimte te besparen en de hoofdluchtleidingen te vereenvoudigen. Werkdrukbereik 0,15 ~ 0,8 MPa met werktemperatuur -20 ℃ ~ 70 ℃. Het gegoten aluminium kleplichaam zorgt voor een lange levensduur van de afdichting en wordt veel gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische bediening op alle geautomatiseerde productielijnen.

De voorgestuurde magneetklep met 5 poorten uit de SOLH SY-serie is volledig uitwisselbaar met bijpassende SMC-kleppen, waaronder de modellen SY3000 mini, SY5000 medium mainstream, SY7000 large en SY9000 extra large. Het biedt complete circuitopties: 5/2 enkele/dubbele spoel en 5/3 drieposities met midden gesloten, middenuitlaat en middendruktoevoerfuncties. Standaard 0,35 W spoelen en optionele 0,1 W energiebesparende spoelen met ultralaag vermogen genereren weinig warmte voor continue bekrachtiging. De interne pilotversie werkt op 0,1~0,7 MPa, terwijl de externe pilotversie een vacuümomgeving van -100 kPa ondersteunt. De met gaten afgedichte spoel bereikt tot 200 miljoen schakelcycli. Luchtpoorten zijn aan de zijkant, boven- en onderkant aangebracht voor flexibele slanggeleiding. De kleppen hebben een plug-in-snap-ontwerp dat compatibel is met SS5Y-ventieleilanden, waardoor onderhoud aan één klep mogelijk is zonder de hele reeks te demonteren, met een IP65-stekkerconnector en een IP67-basisclassificatie voor het spruitstuk. Geoptimaliseerde interne runners leveren een ongeveer 80% hogere doorstroming dan oudere kleppen, en ingebouwd pilotfiltergaas voorkomt dat de spoel vast komt te zitten door stof. Op grote schaal gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische besturing in halfgeleider-, auto-las-, verpakkings- en medische automatiseringsapparatuur.

SOLH 2S-serie 2/2-weg normaal gesloten vloeistofmagneetkleppen omvatten twee volledige lijnen: direct werkende modellen met kleine opening 030/050 en voorgestuurde varianten met grote boring 150 ~ 500, voor automatische aan-uitregeling van schoon water, perslucht, snijkoelvloeistof, smeerolie en zwak corrosieve vloeistofleidingen. De direct werkende versie maakt opstarten zonder druk mogelijk zonder minimale verschildruklimiet, heeft een compact formaat, universele montagerichting en snelle omschakeling in milliseconden, ideaal voor microstroomtoepassingen met lage druk, zoals koeling van éénpuntsmachinegereedschappen, 3C micro-lucht/watertakken en mini-reinigingsapparatuur. Het voorgestuurde type vereist een minimaal drukverschil van 0,05 MPa voor volledige opening, levert een ultragrote stroom met warmtewisselaars met een laag wattage, geschikt voor afvoerkoppen van luchtcompressoren, hoofdsproeiwaterleidingen en circulerende waterbehandelingsleidingen met hoog debiet. Standaard NBR-nitrilrubberafdichtingen zijn uitgerust met optionele zuur- en heetwaterbestendige EPDM-afdichtingen die geschikt zijn voor levensmiddelen. Er zijn meerdere internationale draadstandaarden (PT/G/NPT) en wereldwijde universele spoelspanningen (DC12/24V, AC24/110/220V) beschikbaar, ondersteund door DIN-stekkers en bedradingsopties. Hittebestendige spoelen maken langdurige continue bekrachtiging mogelijk. Keuzegids: directwerkend type voor pijpleidingen met statische druk onder 0,05 MPa en kleine aftakkingsstroom; voorgestuurde versie voor G1/2 en boven hoofdverdeelstukken met stabiele hoge druk en grote circulatiestroom. EPDM-afdichting is verplicht voor heetwater- en voedselveilige vloeibare media.

De SOLH 2W-serie 2/2-weg normaal gesloten vloeistofmagneetklep met massief messing behuizing omvat direct werkende 030/050-modellen met kleine opening en voorgestuurde 150~500-varianten met grote boring, ontworpen voor automatische aan-uitregeling van schoon water, perslucht, snijkoelvloeistof, smeerolie en zwak corrosieve vloeistofleidingen. De direct werkende versie realiseert een nuldrukstart zonder minimale werkdruklimiet, beschikt over een compact formaat, universele montagerichting en milliseconden hoogfrequente schakeling, ideaal voor microstroomtakken onder lage druk, vacuüm-hulpwatercircuits en enkelpuntskoeling voor kleine werktuigmachines. Het voorgestuurde type vereist een opstartverschildruk van minimaal 0,05 MPa, levert een ultragrote stroom met energiezuinige spoelen met lage temperatuurstijging, geschikt voor hoofdafvoerleidingen van luchtcompressoren, hoofdsproeiwatercircuits voor algemene montage en circulerende pijpleidingen met hoog debiet voor waterbehandelingssystemen. Standaard NBR-nitrilrubberafdichtingen zijn uitgerust met optionele hitte- en zuurbestendige EPDM-afdichtingen die geschikt zijn voor levensmiddelen. Er zijn meerdere internationale draadstandaarden (PT/G/NPT) en spoelspanningen met volledig bereik (DC12/24V, AC24/110/220V) beschikbaar, ondersteund door DIN-stopcontacten voor kastbedrading en IP65 waterdichte draadkabels voor vochtige buitenapparatuur. Hittebestendige spoelen zorgen voor 24 uur per dag continue bekrachtiging zonder burn-out. Selectierichtlijnen: kies een direct werkend type voor pijpleidingen met een statische druk onder 0,05 MPa en micro-single-point-stroming; selecteer een pilootgestuurde variant voor G1/2 en hoger hoofdverdeelstukken met stabiele hogedruk grote circulatie. EPDM-afdichting is verplicht voor heet water, gezuiverd water en vloeibare media die geschikt zijn voor levensmiddelen.

SOLH VHK handbediende knopklep omvat 2/2-weg afsluiting en 3/2-weg drukontlastingstypes, volledig uitwisselbaar met originele SMC VHK-kleppen. Door gebruik te maken van zelfontwikkelde precisie-schotelafdichting, vlamvertragende PBT-behuizing en koperen spoel, wordt het automatisch in massa geproduceerd met voldoende spotlevering. Het beschikt over een roterende werking van 90° met laag koppel en een overvloed aan push-in/thread-connectoren. De 3/2-weg versie voert de restdruk automatisch af en wordt op grote schaal ingezet voor veiligheidsontlasting vóór magneetkleppen, vacuümcircuitschakeling en aftakkingsluchtregeling in compacte miniatuur pneumatische systemen.

De SOLH 4F pneumatische voetpedaalklep heeft een geïntegreerde behuizing van gegoten aluminium en is volledig uitwisselbaar met AirTAC-equivalente modellen. Het is gebouwd op zelfontwikkelde dubbele uitlaatafdichtingstechnologie en wordt in massa geproduceerd op geautomatiseerde assemblagelijnen met voldoende spotvoorraad en stabiele wereldwijde verzendingen. Verkrijgbaar in zelfreset-, zelfvergrendelende en veiligheidsversies met IP54-stof- en spatbestendigheid, regelt het de heen en weer gaande beweging van dubbelwerkende cilinders op grote schaal voor het stempelen, klinken van armaturen en het debuggen van circuits ter plaatse. Hoge luchtstroom zorgt voor een snelle respons, de schokbestendige structuur is geschikt voor zware, frequente betredingen in industriële werkplaatsen.

SOLH 3F pneumatische voetpedaalkleppen, bestaande uit robuuste gegoten aluminium 3F en lichtgewicht plastic 3FM-versies voor directe vervanging van AirTAC-tegenhangers. Ondersteund door zelfontwikkelde precisie-afdichtingstechnologie en geautomatiseerde massaproductie worden er bij grote jaarlijkse zendingen voldoende spotvoorraden aangehouden. Uitgerust met zelfreset- en vergrendelingsmodi en IP54-bescherming, dienen ze voor het klemmen van armaturen, enkelwerkende cilinders en vacuümonderbreking, stabiel geleverd aan bewerkings- en automatiseringsklanten, slijtvast voor hoogfrequent werkplaatsgebruik onder smeermiddelvrije perslucht.

De 3/2-weg handschuifpneumatische kleppen uit de SOLH HSV-serie hebben een geïntegreerde push-pull-structuur met inline-huls, volledig consistent met de maatspecificaties van de reguliere AirTAC HSV-serie en uitwisselbaar met gelijkwaardige binnenlandse tegenhangers. Ontworpen zonder terugstelveren en uitgerust met mechanische zelfvergrendelende positionering, schakelt deze klep de luchtstroom door axiaal duwen en trekken: door de huls naar voren te duwen, worden de P-inlaatpoort en de A-werkpoort verbonden voor normale luchttoevoer; Door naar achteren te trekken wordt de luchtinlaat losgekoppeld en wordt poort A automatisch verbonden met de ingebouwde R-uitlaatpoort om snel de restdruk in de achterste pijpleidingen en actuatoren te laten ontsnappen. Het dient als een speciale veiligheidsuitschakeling voor pneumatische aftakleidingen en als essentieel overdrukventiel voor onderhoudswerkzaamheden aan apparatuur. Er zijn drie standaardpoorten geconfigureerd: P voor de hoofdinlaat van perslucht, A voor uitvoer naar stroomafwaartse pneumatische componenten, en een ingebedde ingebouwde R-uitlaatpoort verborgen in het kleplichaam. Er wordt een schat aan specificaties geleverd voor schroefdraadmaten van G1/8 tot en met G1, gecombineerd met drie opties voor draadindeling (SF enkele binnen- en enkele buitendraad, SS dubbele buitendraad, FF dubbele binnendraad); PT-conische draad, G-parallelle draad en NPT-draad kunnen worden geselecteerd om te voldoen aan de wereldwijde leidingnormen. De klep is gebouwd met kleplichamen van hard geanodiseerde aluminiumlegering, roestvrijstalen antiroestspoelen en hoogwaardige NBR-nitrilrubberen afdichtringen. De klep ondersteunt een smeringsvrije werking onder gefilterde perslucht binnen een nominale werkdruk van 0~1,0 MPa en is bestand tegen een testdruk tot 1,5 MPa. De werkende duw-trekkracht wordt geregeld op 18 ~ 25 N voor een soepele werking, en de mechanische vergrendelingsstructuur houdt de ingestelde positie stevig vast zonder afdrijven of luchtlekkage veroorzaakt door onbedoelde aanraking. Anders dan de 4HV roterende handkleppen die worden gebruikt voor het voorwaarts/achterwaarts schakelen van dubbelwerkende cilinders, is de HSV-serie exclusief ontworpen voor het aan-/uitschakelen van pijpleidingen en drukontlasting. Het kan direct in serie worden geïnstalleerd in luchtleidingen zonder extra montagebases om installatieruimte te besparen. Het wordt op grote schaal ingezet voor het isoleren van de luchttoevoer voorafgaand aan de revisie van apparatuur, het uitschakelen van het hoofdluchtcircuit van automatiseringstools, het schakelen van vacuümpijpleidingen en het onafhankelijk regelen van de luchtbron. Het elimineert op effectieve wijze verborgen gevaren veroorzaakt door restdruk tijdens onderhoud en garandeert operationele veiligheid ter plaatse.

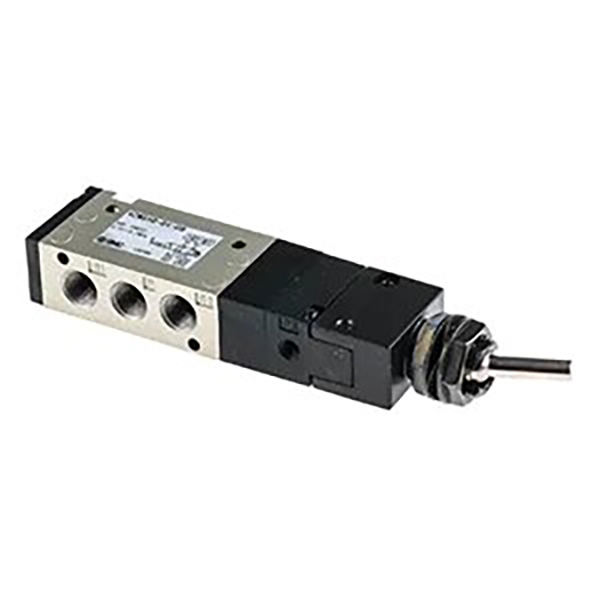

SOLH M5-serie 5/2-weg mechanische richtingskleppen met veerretour maken gebruik van uniforme M5×0,8 fijne draadinterfaces voor het hele productassortiment. Deze spiraalvrije pneumatische kleppen schakelen de luchtkanalen uitsluitend op externe mechanische bedieningskracht en worden automatisch gereset door ingebouwde veren zodra de externe kracht wordt opgeheven. Ze dienen als miniatuur pneumatische signaaltriggercomponenten die op grote schaal worden ingezet voor het positioneren van cilinderslaglimieten, feedbacksignaaloverdracht in de positie en lokaal handmatig pneumatisch schakelen op geautomatiseerde apparatuur. De complete serie omvat twee hoofdcategorieën: mechanisch bediende typen (plunjer, rolhendel, unidirectionele rol) en handmatig bediende typen (drukknop, tuimelhendel, paddestoelnoodknop, draaivergrendelknop), volledig dimensionaal uitwisselbaar met reguliere mechanische kleppen uit de AirTAC M5-serie voor directe drop-in vervanging. De standaardindeling met vijf poorten bestaat uit een P-hoofdluchttoevoerinlaat, A/B-werkpoorten aangesloten op miniatuur dubbelwerkende cilinders, en twee afzonderlijke zijuitlaatpoorten R1/R2 gereserveerd voor miniatuurgeluiddemperinstallatie om het uitlaatgeluid te verminderen en het binnendringen van extern stof te blokkeren. Er is gebruik gemaakt van een gebalanceerde glijdende spoelstructuur, die immuun is voor tegendrukinterferentie in de luchttoevoer; er is slechts een lichte externe kracht nodig om een ​​stabiele klepschakeling met ultragevoelige respons te voltooien. Meerdere bedieningskoppen zijn optioneel voor uiteenlopende werkomstandigheden: M5B rechte plunjer voor detectie van starre contactpositionering, M5R universele rolhendel geactiveerd door nokken en schotten, unidirectionele rol M5L voor anti-misbediening in één richting, en verschillende handmatige knop- en schakelstijlen voor handmatige jogcontrole en nooduitschakeling ter plaatse. De kleppen zijn gebouwd met hard geanodiseerde aluminium kleplichamen en slijtvaste NBR-nitrilrubberafdichtingen en ondersteunen een smeringsvrije werking onder gefilterde perslucht binnen 0,05~0,8 MPa, met een levensduur van meer dan 10 miljoen schakelcycli. Er zijn op maat gemaakte verdeelblokken met meerdere stations (M5M-serie) beschikbaar voor gecentraliseerde luchttoevoer en modulair geïntegreerde installatie, samen met bijpassende adapters, microgeluiddempers en snelkoppelingen. Deze M5-serie met 5 poorten onderscheidt zich van de 3/2-weg S3-stuurkleppen en kan kleine dubbelwerkende cilinders rechtstreeks aandrijven of stuursignalen uitvoeren om de hoofdmagneetkleppen te bedienen. Typische scenario's zijn onder meer detectie ter plaatse van de assemblage, automatische omkering van cilinderbewegingen, handmatige foutopsporing ter plaatse en triggering van pneumatische logische signalen met kleine automatisering.
