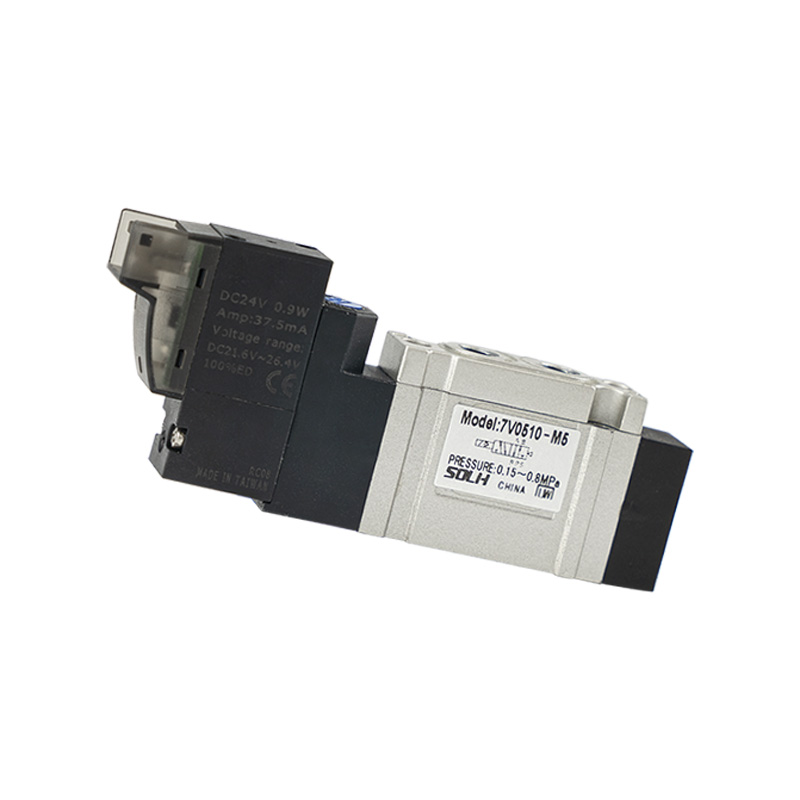

7V-serie compacte, pilotgestuurde 5/2 en 5/3 magneetklep

Merk:SOLH van Richge Technology

Productpositionering

     De SOLH 7V-serie is een compacte, voorgestuurde directionele magneetklep met 5/2-weg- en 5/3-weg-functies, speciaal ontworpen voor algemene standaard pneumatische circuits. Door gebruik te maken van een interne gecentraliseerde uitlaatstructuur met geoptimaliseerd stroomkanaal, levert het een opmerkelijk grote stroomcapaciteit, snelle schakelreactie en een laag stroomverbruik. Het kan standalone worden gebruikt of worden geassembleerd in spruitstukkleppenbanken voor gecentraliseerde bediening van meerdere cilinders.

Kernstructuur en functionele classificatie

 1. Functiedefinitie van haven en positie:

   1.1 5/2-weg magneetventiel: 1 inlaat P, 2 werkpoorten A/B, 2 uitlaatpoorten R/S

     -- 10 achtervoegsel: enkele spoel, enkele solenoïde veerretour

     -- Achtervoegsel 20: dubbel spoeltype met dubbele solenoïde

   1.2 5/3-weg magneetventiel met dubbele spoel (3 centrale kernfuncties)

     -- 30C Midden gesloten: alle poorten zijn volledig afgedicht in de middenpositie om de cilinderdruk te vergrendelen voor vastklemmen

     -- 30E Middenuitlaat: A en B aangesloten op uitlaat R/S om de restdruk veilig af te laten

     -- 30P Middendruktoevoer: P aangesloten op zowel A als B, beide zijden van de cilinder handhaven de luchtdruk

  2. Aandrijving en structuurkenmerk

     -- Aandrijvingstype: Pilot-aangedreven ontwerp, lage opstartdruk, ultrasnelle respons en grote stroomopbrengst

     -- Interne gecentraliseerde uitlaat: stuurlucht gelijkmatig afgevoerd via de hoofduitlaatpoorten R/S, schone en nette leidingen zonder verspreide stuuruitlaat

Seriegrootte en stroomparametertabel

Universele algemene technische specificaties

     -- Bedrijfsdrukbereik: 0,15 ~ 0,8 MPa

     -- Bewijstestdruk: 1,2 MPa

    -- Bedrijfstemperatuur: -20℃ ~ +70℃ (geen ijsvorming in de luchttoevoer)

     -- Reactietijd schakelen: ≤50 ms

     -- Maximale bedrijfsfrequentie: 5 Hz

     -- Stroomverbruik spoel: DC = 0,7 W; Wisselstroom = 1,1VA

     -- Standaard spanningsopties

        Gelijkstroom: 12V(F), 24V(B)

        Wisselstroom: 110V(C), 220V(A)

     -- Beschermingsgraad: IP40 stofbestendig

     - Materiaal kleplichaam: gegoten aluminiumlegering

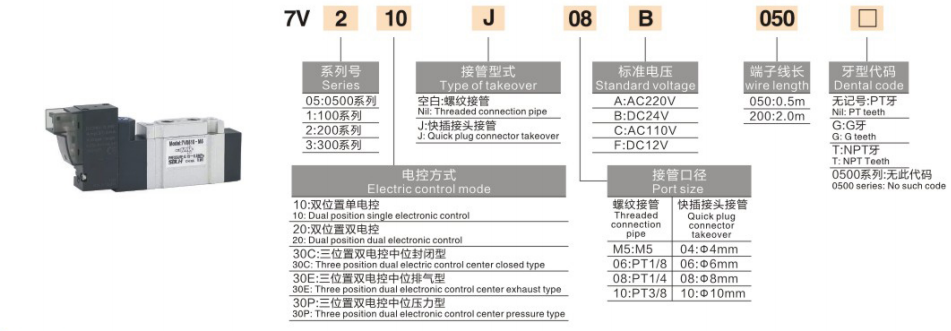

Volledige modelnaamgevingsregel

  1. Voorbeeldmodel: 7V210J08B050

     -- 7V: Seriecode voor pilootbediende 5/2 & 5/3 compacte magneetklep

     -- 2: Maatcode (2 = 7V200-serie, 1/4" poort)

     -- 10 / 20 / 30C/30E/30P: Circuitfunctie

        10=5/2 enkele spoel; 20=5/2 dubbele spoel; 30 serie = 5/3 driestanden

     -- J: Poortverbindingsformulier; J = push-in-snelkoppeling, blanco = standaard schroefdraadaansluiting

     -- 08: Code poortgrootte (08 = 1/4")

     -- B: Spoelspanningscode (B=DC24V, A=AC220V)

     -- 050: Kabellengtecode (050 = 0,5 meter kabel)

Gemeenschappelijke standaardreferentiemodellen

  1. 5/2 serie met twee posities

     -- Enkele spiraalveerretour: 7V110-06 (1/8", DC24V)

     -- Dubbele spoelvergrendeling: 7V220-08 (1/4", AC220V)

  2. 5/3 serie met drie posities

     -- Midden gesloten drukbehoud: 7V130C-06

     -- Centrale uitlaatdrukontlasting: 7V230E-08

     -- Midden dubbele poort onder druk: 7V330P-10

Kernproductvoordelen

  1. Verbeterde prestaties bij hoog debiet

     -- Geoptimaliseerd intern gestroomlijnd runnerontwerp, stroomcapaciteit verhoogd met ongeveer 30% vergeleken met traditionele magneetkleppen uit de 4V-serie, waardoor een snellere uitschuif- en terugtreksnelheid van de cilinder wordt gerealiseerd.

  2. Flexibele installatie in meerdere richtingen en dubbele poortopties

     -- Ondersteunt horizontale en verticale montage; twee verbindingsmodi: standaard schroefdraadpoort of snelle insteekfitting voor snelle montage van de slangen.

  3. Verdeelstuk geïntegreerd modulair ontwerp

     -- Compatibel met spruitstukbasis met meerdere stations, meerdere kleppen op elkaar gestapeld om installatieruimte in de kast te besparen en de lay-out van de hoofdluchtleidingen te vereenvoudigen.

  4. Spoel met ultralaag vermogen

     -- Het spoelontwerp met laag wattage vermindert de warmteontwikkeling, geschikt voor langdurige, continu bekrachtigde werkomstandigheden met een lager energieverbruik.

  5. Ultralange levensduur

     - Nauwkeurige interne spoel- en afdichtingsstructuur, stabiele prestaties tot miljoenen schakelcycli met minimaal onderhoud.

Samenvatting van één zin

     De SOLH 7V compacte, voorgestuurde magneetklep dekt volledige 5/2 enkele/dubbele spoel- en 5/3 varianten met drie centrale functies af met M5~3/8" complete poortafmetingen, met een 30% hoger debiet dan conventionele 4V-series, een laag stroomverbruik en een stapelbaar spruitstukontwerp als universele directionele regelklep voor alle standaard geautomatiseerde pneumatische circuits.
