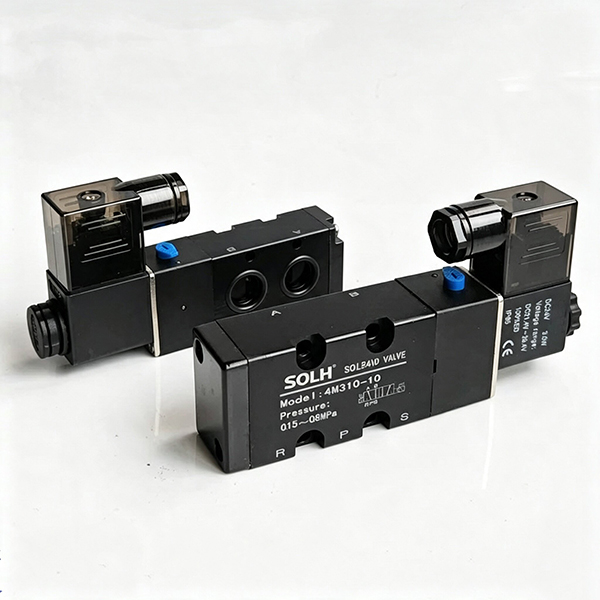

4M-serie NAMUR standaard 5/2-weg magneetventiel | Op actuator gemonteerde plaattype klep

Merk: SOLH van Richge Technology

1. Productoverzicht

     De SOLH 4M-serie is een professionalNAMUR standaard 5/2-weg plaatmagneetventiel speciaal ontworpen voor automatische bediening van pneumatische actuatoren. Het voldoet strikt aan de internationale NAMUR-normen voor zijmontage met standaard montagegaten aan de onderkant van de klep. De klep kan direct worden gelamineerd en geïnstalleerd aan de zijkant van pneumatische kogelkranen en vlinderklepaandrijvingen zonder tussenliggende adapterluchtleidingen. Het wordt exclusief gebruikt voor automatische regelcircuits van kleppen, voldoet volledig aan de normen van de Airtac 4M-serie en verschilt structureel van conventionele 4V-buismagneetkleppen.

  1.1 Kernproductspecificaties

     • Functiemodus: 5/2 weg (5-poorts 2-positie)

     • Aandrijfstructuur: Intern pilootspoeltype, smeermiddelvrije werking

     • Montage standaard: NAMUR standaard zijmontage (basis geïntegreerd met P/A/B/R1/R2 luchtcircuits)

     • Reguliere modellen: 4M210-08, 4M210-06, 4M110-06

2. Volledige modelcoderingsregels en volledige serielijst

 1. Coderingslogica: 4M [Groottecode] [Controlecode] [Functiecode] - [Poortdraad]

  2. Modelvoorbeeld

     4M210-08: 200 maat, enkele elektrische bediening met veerreset, PT1/4 buitendraadpoort

 3. Volledige specificatielijst van reguliere modellen

3. Technische kernparameters

4. Voordelen en belangrijkste selectiepunten van NAMUR montagekern

     • Geïntegreerde NAMUR-basisluchtpoort: De onderkant van de klep is ingebed met A/B-luchtpoorten. Na montage met de actuator wordt deze automatisch gekoppeld aan de twee luchtinlaatgaten van de actuator. Er zijn geen externe luchtleidingen vereist voor A/B-poorten; alleen P-luchtinlaat- en R1/R2-uitlaatpoorten hebben een externe luchtbronaansluiting nodig, waardoor de leidingstructuur wordt vereenvoudigd en lekkagepunten worden verminderd.

     • Ingebouwde handmatige testduwstang: Uitgerust met een handmatige debugging-knop aan de klepzijde, ter ondersteuning van de handmatige klepopenings- en sluittest na het uitschakelen, handig voor installatie ter plaatse, debuggen en onderhoud van apparatuur.

     • Kenmerken van dubbele bedieningsmodus: 4M×20 modellen met dubbele elektrische bediening gebruiken een zelfsluitende geheugenstructuur bij uitschakeling om de huidige kleppositie te behouden; 4M×10 modellen met enkele elektrische bediening worden automatisch gereset door veerkracht na het uitschakelen, waardoor respectievelijk wordt voldaan aan de eisen voor veiligheidsreset en positionering.

     • Compatibele spruitstukmontage: Heeft dezelfde basisspecificatie als de 4V-serie (4M100M/200M/300M verdeelblokbasis). Het ondersteunt gecentraliseerde luchttoevoer voor meerdere kleppen via verdeelstukinstallatie en kan ook rechtstreeks op een enkele actuator worden gemonteerd voor onafhankelijke werking.

5. 4M NAMUR-klep versus 4V conventionele buisklep | Selectiegids tegen fouten

6. Typische bijpassende toepassingen

     • Klep automatisch controlesysteem: 4M210-08 gecombineerd met DA/SR pneumatische actuator + kogel-/vlinderklep, veel gebruikt in petrochemische, waterbehandelings- en pijplijnvloeistofschakelapparatuur.

     • Valve Island geïntegreerd systeem: Gebruik de 4M200M multi-link verdeelstukbasis om gecentraliseerde luchttoevoer en geïntegreerde installatie van meerdere magneetkleppen uit de 4M-serie voor geautomatiseerde pijpleidingclusters te realiseren.

     • Pijpleidingen passend: Sluit externe draadpoorten aan met KQ2-snelkoppelingen met rechte buitendraad om snel aan te sluiten op de hoofdluchtbronpijpleiding voor een stabiele en lekvrije verbinding.

Samenvatting van één zin

     De SOLH 4M-serie is een speciale NAMUR standaard plaattype 5/2-weg magneetklep voor pneumatische actuatoren, met directe slangloze montage, smeermiddelvrije werking en IP65-bescherming, en is het optimale ondersteunende besturingscomponent voor het automatisch schakelen van pneumatische kogelkranen en vlinderkleppen.
