Regelklep

SOLH VM2 (VM200) medium mechanische schotelklep is volledig uitwisselbaar met bijpassende SMC-modellen. Met een medium schotelconstructie met Cv=0,87 stroomcoëfficiënt is de stroomcapaciteit ongeveer 8 keer hoger dan die van de mini VM1-serie, uitgerust met standaard Rc1/4-poort en optionele NPT/G1/4-schroefdraad. Het werkt onder 0 ~ 1,0 MPa en is incompatibel met vacuüm, met een smeermiddelvrije, slijtvaste schotelafdichting en een robuuste metalen behuizing. Er zijn leidingen met zij- en onderpoort beschikbaar, ondersteund door een complete reeks verwisselbare actuatoren: standaard POM-rol / slijtvaste rolhendel van gehard staal, eenrichtings anti-rebound-rol, rechte plunjer, platte drukknop, gele paddestoelvormige noodstopkop, groene indicatieknop en vergrendelbare scharnierknop. De gehard stalen rolvariant past op zware, slijtvaste productielijnen. Het wordt veel gebruikt voor detectie van slaglimieten voor cilinders en schuiftafels, handmatige jog-inbedrijfstelling van apparatuur, luchtschakeling van malarmaturen en veiligheidsnoodvergrendeling. Het dient als de reguliere mechanische luchttrekkerklep voor productielijnen voor verpakkingen, textiel, drukwerk en algemene automatisering.

SOLH VM4 (VM400) middelgrote mechanische schotelklep met 3 poorten is volledig uitwisselbaar met gelijkwaardige SMC-modellen, gepositioneerd tussen mini VM1 en VM2-serie met hoog debiet. Het belangrijkste voordeel ligt in de compatibiliteit met het volledige drukbereik van -100 kPa vacuüm tot 1,0 MPa positieve druk, een functie die niet beschikbaar is op VM2. Het maakt gebruik van de standaard Rc1/8-poort met optionele NPT/G1/8-schroefdraad en Cv=0,38 stroomcapaciteit, en ondersteunt de lay-out van de zij- en onderpoortleidingen. Gebouwd met een solide metalen behuizing, is hij bestand tegen schokken en zware trillingen van 1000 m/s², geschikt voor zware, zware productielijnen, met smeermiddelvrije, stofbestendige schotelafdichting voor een lange levensduur. Er wordt een complete set verwisselbare actuatoren geleverd: standaard / gehard stalen rolhendel, eenrichtings anti-rebound rol, rechte plunjer, meerkleurige paddestoel-noodstopknoppen, draaiknoppen met 2/3 standen, vergrendelbare drukknoppen en scharnierende hendels. Op grote schaal toegepast in cilinder- en schuiftafelslaglimietdetectie, vacuümadsorptie/-vrijgavecircuits, handmatige jog-inbedrijfstelling van apparatuur, noodvergrendeling voor machineveiligheid en schakeling van malbevestigingen, is het de ideale medium mechanische triggerklep voor werkomstandigheden die vacuümcompatibiliteit en sterke schokbestendigheid vereisen.

SOLH ITV elektropneumatische proportionele klep met hoog debiet is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Het maakt gebruik van een drukfeedbacksysteem met gesloten lus, accepteert DC0–10V-spanning, 4–20mA stroom analoge signalen en optionele veldbuscommunicatie inclusief CC-Link, PROFINET, EtherNet/IP om traploze, uiterst nauwkeurige luchtdrukregeling op afstand te bereiken met ±1% FS-regelnauwkeurigheid en IP65 stof- en spatwaterdichte bescherming. Drie series bestrijken verschillende stroombereiken: ITV1100 voor micro lage stroom, ITV2100 voor universele medium stroom en ITV3100 voor zware hoge stroom tot 4400 L/min ANR, met instelbare druk van 0,005 tot 0,9 MPa. Het ondersteunt Rc/NPT/G-schroefdraden en insteekfittingen, een ingebouwd digitaal LED-display en een zelfdiagnose-alarm bij een lage DC24V-voeding. Op grote schaal toegepast voor cilinderaandrijving met grote boring, constante spanningscontrole van film en draad, halfgeleider- en optische precisieprocessen, automatische dosering en coating, meertraps drukomschakeling voor las- en klinkapparatuur, ter vervanging van meerdere handmatige regelaars om digitale gecentraliseerde drukregeling op geautomatiseerde productielijnen te realiseren.

SOLH XTO674 en INA14 inline terugslagkleppen delen hetzelfde structurele platform met een ultralage kraakdruk van 0,01 MPa, compatibel met zowel perslucht als schoon water voor bescherming tegen terugstroming in vacuüm- en lagedrukvloeistofleidingen. XTO674 is een volledig messing cryogene versie die werkt tot -30℃; De standaardserie INA14 biedt een behuizing van messing of SUS304 roestvrij staal, uitgerust met standaard NBR-afdichtingen plus optionele olie- en hittebestendige FKM- en weerbestendige CR-afdichtingen. Het compacte inline schroefdraadontwerp met stroompijlmarkering kan rechtstreeks in pijpleidingen worden gemonteerd zonder extra beugels, waardoor vacuümverlies en omgekeerde luchtstroom effectief worden voorkomen wanneer deze tussen vacuümgeneratoren en zuignappen worden geïnstalleerd. De twee series hebben identieke algemene afmetingen en schroefdraadmaten voor directe uitwisseling in het veld zonder pijpaanpassingen, op grote schaal toegepast in cryogene apparatuur, vacuümproductielijnen, corrosiebestendige vloeistofcircuits voor hoge temperaturen en algemene pneumatische en waterleidingen voor drukbehoud in één richting en terugstroompreventie.

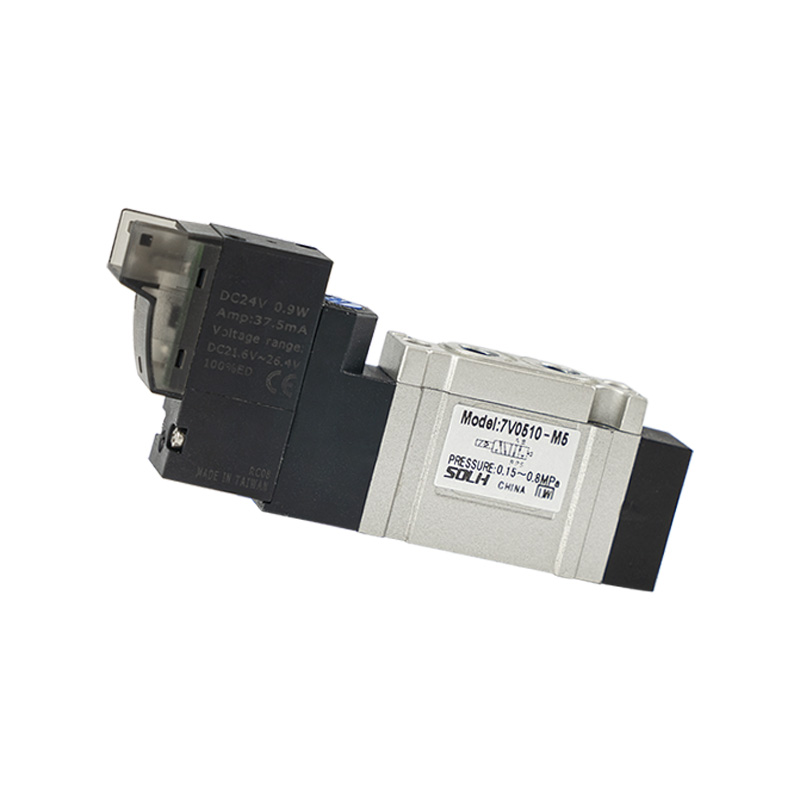

SOLH 7V compact voorgestuurd magneetventiel omvat complete 5/2- en 5/3-weg varianten, met enkelvoudige veerretour, dubbele spoelvergrendeling en drie centrale functies: midden gesloten, middenuitlaat, middendruktoevoer. Het maakt gebruik van een geïntegreerd intern gecentraliseerd uitlaatkanaalontwerp met een ongeveer 30% hogere stroomcapaciteit dan traditionele kleppen uit de 4V-serie, met een schakelrespons ≤50 ms en een maximale werkfrequentie tot 5 Hz. Spoelen met ultralaag vermogen genereren minder warmte voor continue bekrachtiging, met een DC-stroomverbruik van 0,7 W en AC 1,1 VA. Er wordt een volledig assortiment van M5 tot 3/8" aangeboden, dat zowel standaard schroefdraadpoorten als push-in snelkoppelingen ondersteunt. Kleppen kunnen afzonderlijk worden geïnstalleerd of gestapeld op aluminium spruitstukken met meerdere stations om kastruimte te besparen en de hoofdluchtleidingen te vereenvoudigen. Werkdrukbereik 0,15 ~ 0,8 MPa met werktemperatuur -20 ℃ ~ 70 ℃. Het gegoten aluminium kleplichaam zorgt voor een lange levensduur van de afdichting en wordt veel gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische bediening op alle geautomatiseerde productielijnen.

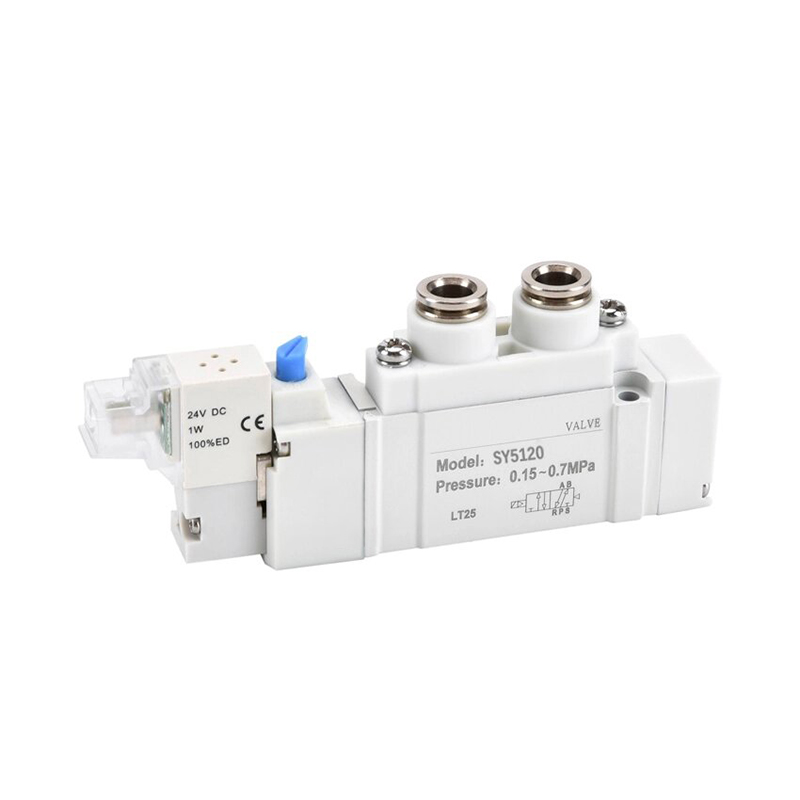

De voorgestuurde magneetklep met 5 poorten uit de SOLH SY-serie is volledig uitwisselbaar met bijpassende SMC-kleppen, waaronder de modellen SY3000 mini, SY5000 medium mainstream, SY7000 large en SY9000 extra large. Het biedt complete circuitopties: 5/2 enkele/dubbele spoel en 5/3 drieposities met midden gesloten, middenuitlaat en middendruktoevoerfuncties. Standaard 0,35 W spoelen en optionele 0,1 W energiebesparende spoelen met ultralaag vermogen genereren weinig warmte voor continue bekrachtiging. De interne pilotversie werkt op 0,1~0,7 MPa, terwijl de externe pilotversie een vacuümomgeving van -100 kPa ondersteunt. De met gaten afgedichte spoel bereikt tot 200 miljoen schakelcycli. Luchtpoorten zijn aan de zijkant, boven- en onderkant aangebracht voor flexibele slanggeleiding. De kleppen hebben een plug-in-snap-ontwerp dat compatibel is met SS5Y-ventieleilanden, waardoor onderhoud aan één klep mogelijk is zonder de hele reeks te demonteren, met een IP65-stekkerconnector en een IP67-basisclassificatie voor het spruitstuk. Geoptimaliseerde interne runners leveren een ongeveer 80% hogere doorstroming dan oudere kleppen, en ingebouwd pilotfiltergaas voorkomt dat de spoel vast komt te zitten door stof. Op grote schaal gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische besturing in halfgeleider-, auto-las-, verpakkings- en medische automatiseringsapparatuur.

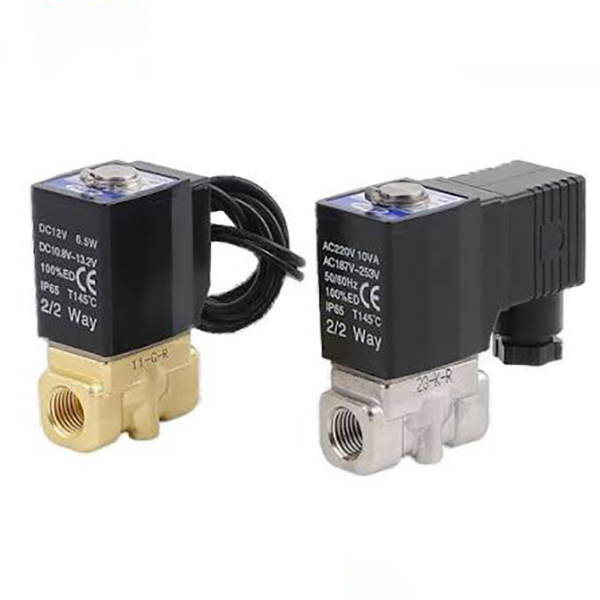

SOLH 2S-serie 2/2-weg normaal gesloten vloeistofmagneetkleppen omvatten twee volledige lijnen: direct werkende modellen met kleine opening 030/050 en voorgestuurde varianten met grote boring 150 ~ 500, voor automatische aan-uitregeling van schoon water, perslucht, snijkoelvloeistof, smeerolie en zwak corrosieve vloeistofleidingen. De direct werkende versie maakt opstarten zonder druk mogelijk zonder minimale verschildruklimiet, heeft een compact formaat, universele montagerichting en snelle omschakeling in milliseconden, ideaal voor microstroomtoepassingen met lage druk, zoals koeling van éénpuntsmachinegereedschappen, 3C micro-lucht/watertakken en mini-reinigingsapparatuur. Het voorgestuurde type vereist een minimaal drukverschil van 0,05 MPa voor volledige opening, levert een ultragrote stroom met warmtewisselaars met een laag wattage, geschikt voor afvoerkoppen van luchtcompressoren, hoofdsproeiwaterleidingen en circulerende waterbehandelingsleidingen met hoog debiet. Standaard NBR-nitrilrubberafdichtingen zijn uitgerust met optionele zuur- en heetwaterbestendige EPDM-afdichtingen die geschikt zijn voor levensmiddelen. Er zijn meerdere internationale draadstandaarden (PT/G/NPT) en wereldwijde universele spoelspanningen (DC12/24V, AC24/110/220V) beschikbaar, ondersteund door DIN-stekkers en bedradingsopties. Hittebestendige spoelen maken langdurige continue bekrachtiging mogelijk. Keuzegids: directwerkend type voor pijpleidingen met statische druk onder 0,05 MPa en kleine aftakkingsstroom; voorgestuurde versie voor G1/2 en boven hoofdverdeelstukken met stabiele hoge druk en grote circulatiestroom. EPDM-afdichting is verplicht voor heetwater- en voedselveilige vloeibare media.

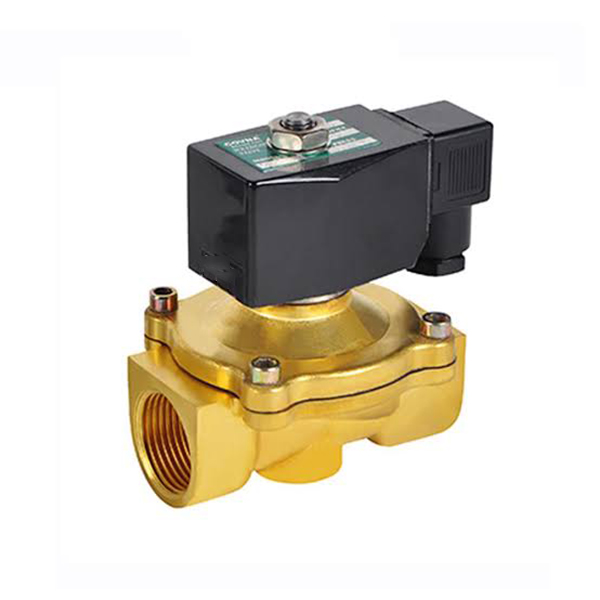

De SOLH 2W-serie 2/2-weg normaal gesloten vloeistofmagneetklep met massief messing behuizing omvat direct werkende 030/050-modellen met kleine opening en voorgestuurde 150~500-varianten met grote boring, ontworpen voor automatische aan-uitregeling van schoon water, perslucht, snijkoelvloeistof, smeerolie en zwak corrosieve vloeistofleidingen. De direct werkende versie realiseert een nuldrukstart zonder minimale werkdruklimiet, beschikt over een compact formaat, universele montagerichting en milliseconden hoogfrequente schakeling, ideaal voor microstroomtakken onder lage druk, vacuüm-hulpwatercircuits en enkelpuntskoeling voor kleine werktuigmachines. Het voorgestuurde type vereist een opstartverschildruk van minimaal 0,05 MPa, levert een ultragrote stroom met energiezuinige spoelen met lage temperatuurstijging, geschikt voor hoofdafvoerleidingen van luchtcompressoren, hoofdsproeiwatercircuits voor algemene montage en circulerende pijpleidingen met hoog debiet voor waterbehandelingssystemen. Standaard NBR-nitrilrubberafdichtingen zijn uitgerust met optionele hitte- en zuurbestendige EPDM-afdichtingen die geschikt zijn voor levensmiddelen. Er zijn meerdere internationale draadstandaarden (PT/G/NPT) en spoelspanningen met volledig bereik (DC12/24V, AC24/110/220V) beschikbaar, ondersteund door DIN-stopcontacten voor kastbedrading en IP65 waterdichte draadkabels voor vochtige buitenapparatuur. Hittebestendige spoelen zorgen voor 24 uur per dag continue bekrachtiging zonder burn-out. Selectierichtlijnen: kies een direct werkend type voor pijpleidingen met een statische druk onder 0,05 MPa en micro-single-point-stroming; selecteer een pilootgestuurde variant voor G1/2 en hoger hoofdverdeelstukken met stabiele hogedruk grote circulatie. EPDM-afdichting is verplicht voor heet water, gezuiverd water en vloeibare media die geschikt zijn voor levensmiddelen.
