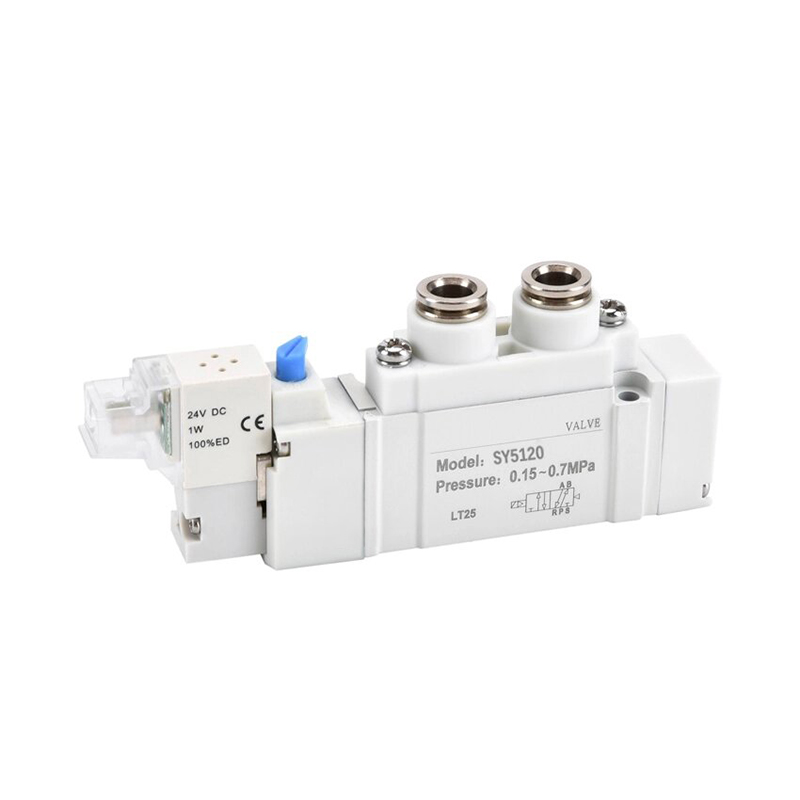

SY-serie pilootgestuurde 5-poorts magneetklep

Merk:SOLH van Richge Technology

Productpositionering

     De SOLH SY-serie is een mainstream, voorgestuurde magneetklep met 5 poorten, met een ultracompacte behuizing, een ultralaag energieverbruik en een sterk verbeterde stroomcapaciteit. Het dient als de belangrijkste directionele besturingscomponent voor cilinderreciprocatie en pneumatische circuitschakeling op alle geautomatiseerde productieapparatuur, volledig uitwisselbaar met de originele SMC SY-serie.

Volledige seriegrootteclassificatie en bijpassende reikwijdte

Universele kern technische specificaties

  1. Circuittypen:

     -- 5/2-weg (enkele veerretour / dubbele vergrendelingsspiraal);

     -- 5/3-weg (3 middenfuncties: midden gesloten / middenuitlaat / middendruktoevoer)

  2. Bedrijfsdrukbereik

     -- Interne piloot: 0,1 ~ 0,7 MPa

     -- Externe piloot (compatibel met vacuüm): -100 kPa ~ 0,7 MPa

  3. Bedrijfstemperatuur: -10 ~ 50℃ (geen ijsvorming in de luchtbron)

  4. Stroomverbruik spoel: standaard spoel 0,35 W; energiebesparende spoel met laag vermogen slechts 0,1 W

  5. Beschermingsgraad: connector IP65; montagebasis IP67 voor spruitstuk

  6. Levensduur: spleetafdichtingsspoel tot 200 miljoen cycli; elastische afdichting tot 70 miljoen cycli

  7. Standaardspanningsopties: DC12V / DC24V (massamainstream); AC110V / AC220V

Structurele en kernprestatievoordelen

  1. Snelle plug-in spruitstukmontagestructuur

     -- Direct op de spruitstukbasis van de SS5Y-serie klikken, snelle montage en demontage, eenvoudig onderhoud van één klep zonder het hele ventieleiland te demonteren.

  2. Ultra-lage energiebesparende spoel

     - Optionele spoel met laag vermogen van 0,1 W, lage warmteontwikkeling, perfect geschikt voor langdurige, continu bekrachtigde werkomstandigheden, waardoor de perslucht- en stroomkosten in de fabriek aanzienlijk worden verlaagd.

  3. Sterk geoptimaliseerde High Flow Runner

     -- Intern gestroomlijnd geoptimaliseerd ontwerp, stroomcapaciteit verhoogd met ongeveer 80% vergeleken met magneetkleppen van de oude generatie, waardoor een snellere uitschuif-/intreksnelheid van de cilinder wordt gerealiseerd zonder drukverlies.

  4. Ingebouwd pilotfilterscherm

     - Geïntegreerd klein filtergaas op de inlaat van de stuurklep om stof en onzuiverheden te blokkeren, waardoor het aantal storingen in de spoel effectief wordt verminderd en de levensduur wordt verlengd.

  5. Multidirectionele flexibele poortindeling

     - Luchtpoorten beschikbaar aan de zijkant / boven / onder drie richtingen, pas de leidinggeleiding vrij aan om mechanische interferentie in compacte apparatuurframes te voorkomen.

  6. Modulaire ventieleilandintegratie

     - Perfect afgestemd op de spruitstukbasissen uit de SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9-serie, realiseer gecentraliseerde uniforme luchttoevoer en -afvoer, nette bedradingsindeling en bespaar kastinstallatieruimte.

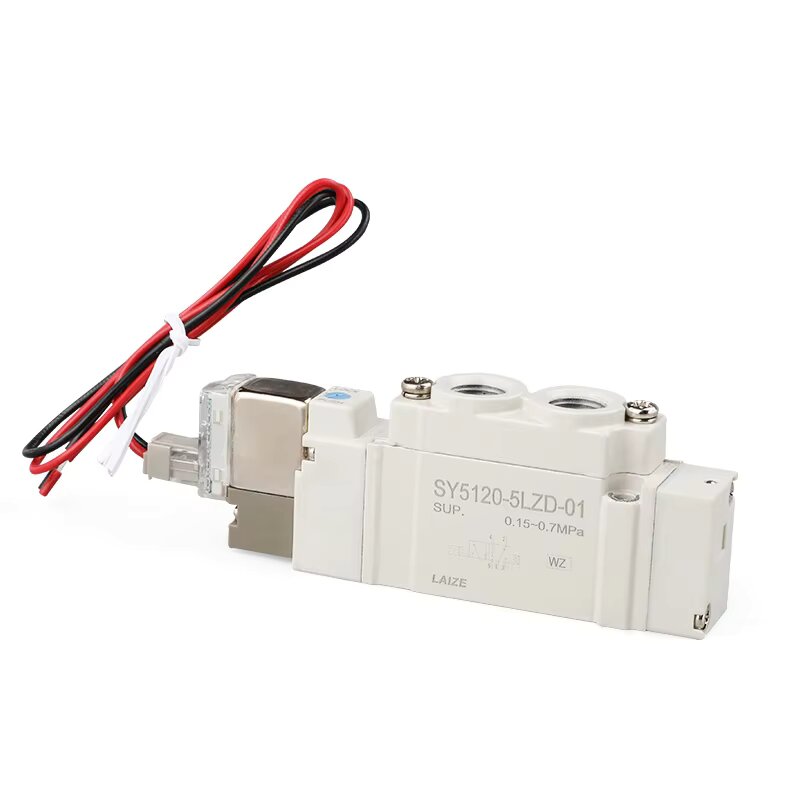

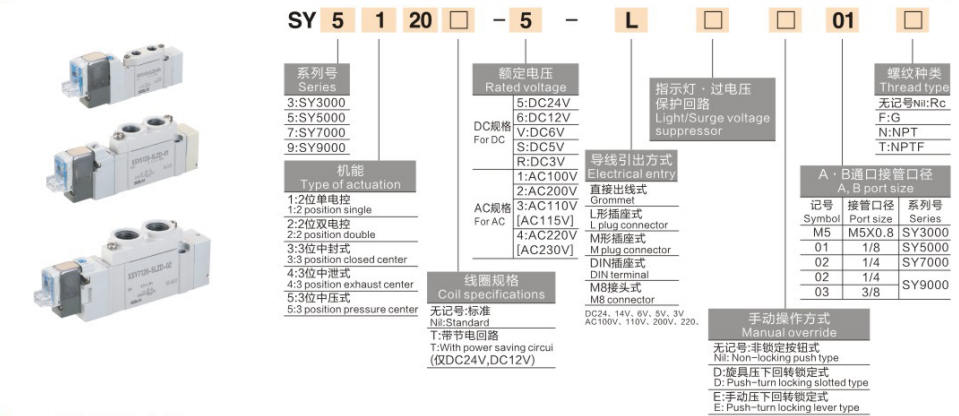

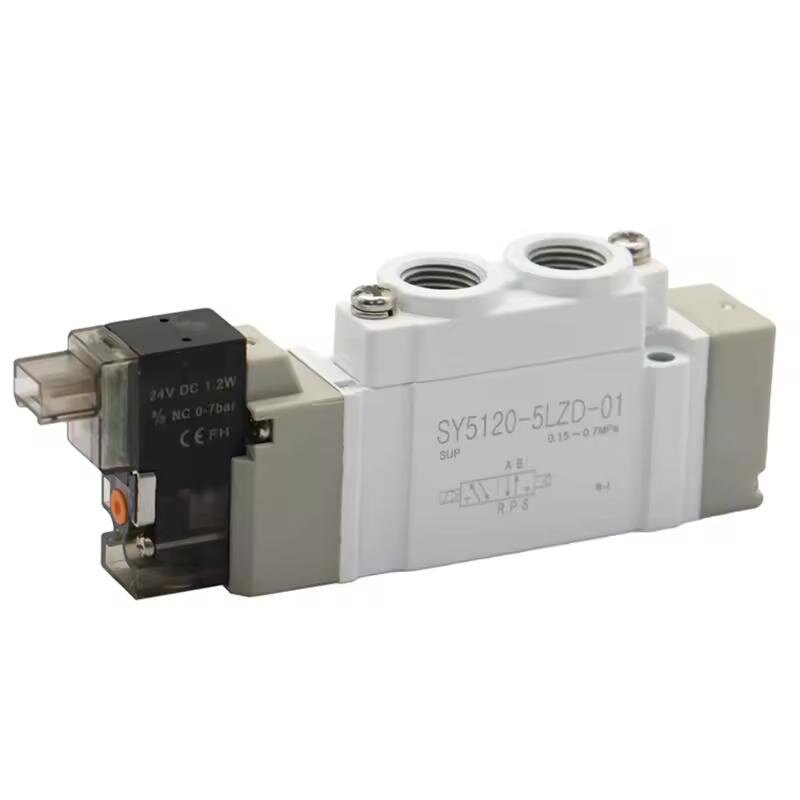

Volledige modelcoderingsregel (voorbeeld: SY5120-5LZD-01)

  1. SY: Seriecode van de voorgestuurde 5-weg magneetklep

  2. 5: Maatserienummer (5 = SY5000 middelgrote serie)

  3. 1: Circuitfunctiecode

     1 = 5/2 veerretour met enkele spiraal;

     2 = 5/2 dubbele vergrendelingsspoel;

     3 = 5/3 driestandenventiel

  4. 2: Interne structurele basiscode

  5. 0: Standaard basismontagetype

  6. 5: Spoelspanningscode (5 = DC24V, mainstream)

  7. LZ: Configuratie stopcontact en bescherming

     L = L-vormige stopcontact; Z = ingebouwde LED-indicator + overspanningsbeveiligingscircuit

  8. D: Code voor handmatige overschrijving (bediening met schroevendraaier met druk-draai-vergrendeling)

  9. 01: Draadmaat poort (01 = Rc1/8")

Typische industriële toepassingsscenario's

     -- Geautomatiseerde assemblageproductielijnen, precisieapparatuur voor halfgeleiders, verpakkingsmachines

     -- Productielijnen voor het stempelen en lassen van auto's, medische testinstrumenten

     -- Pneumatische robotgrijpers, lineaire schuifcilinders, roterende indexeringsactuators

     -- Cilinder vooruit/achteruit schakelen, pneumatisch circuit aan/uit en snelheidsregeling

Eén zin

     SamenvattingSOLH SY-serie voorgestuurde 5-poorts magneetventielafdekkingen SY3000/SY5000/SY7000/SY9000 volledig assortiment met 0,1 W energiebesparende spoel, IP65/IP67 stof- en waterdichte kwaliteit, 80% hoger debiet dan oude modellen en plug-in SS5Y-spruitstukcompatibiliteit, de universele compacte directionele regelklep voor cilinderautomatisering in elektronica, auto-, verpakkings- en medische apparatuur.
