Merk:SOLH van Richge Technology

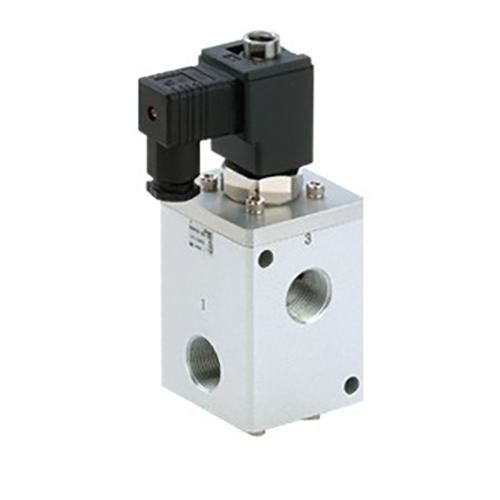

De VCH400-serie (gewoonlijk VCH410 genoemd), ontwikkeld en vervaardigd door SOLH onder Richge Technology, is een hogedruk-pilootbediende 3-poorts schotelmagneetklep. Het is speciaal ontworpen voor perslucht- en inertgasleidingen met gemiddelde en hoge druk en beschikt over een maximale nominale werkdruk tot 5,0 MPa, uitstekende stroomcapaciteit en stabiele hogedrukschakelprestaties, en dient als kerncontrolecomponent voor industriële apparatuur met hogedrukladen, ontluchten en drukschakelen.
|
Hetem |
Specificatiedetails |
| Ventielstructuur |
3-poorts, pilootbediende schotelvormige afdichting van polyurethaan-elastomeer |
| Toepasselijk medium |
Perslucht, inert gas (niet compatibel met corrosief gas) |
| Bedrijfsdrukbereik |
0,5–5,0 MPa; Maximale proefdruk: 5,0 MPa |
| Stroomprestaties |
G1/2-poort: Effectief doorsnedegebied 100–110 mm², Cv 5.3–5.8G3/4 en G1-poort: Effectief doorsnedeoppervlak 110–120 mm², Cv 5.8–6.3 |
| Poortdraad standaard |
G1/2, G3/4, G1 (ISO 1179-1 standaard parallelle G-draad) |
| Reactieprestaties |
Reactieafwijking ≤ ±2 ms; DC-spoelschakeling in enkele ms; Uitschakelvertraging AC-spoel 20–30 ms |
| Omgevingstemperatuur |
5 ~ 80 ℃ |
| Beschermingsgraad |
Druppelvrije constructie, gelijkwaardig aan IP65 |
| Nominale levensduur |
Tot 10 miljoen schakelcycli |
| Trillings- en schokbestendigheid |
Trillingsbestendigheid: 300 m/s²; Schokbestendigheid: 100 m/s² |

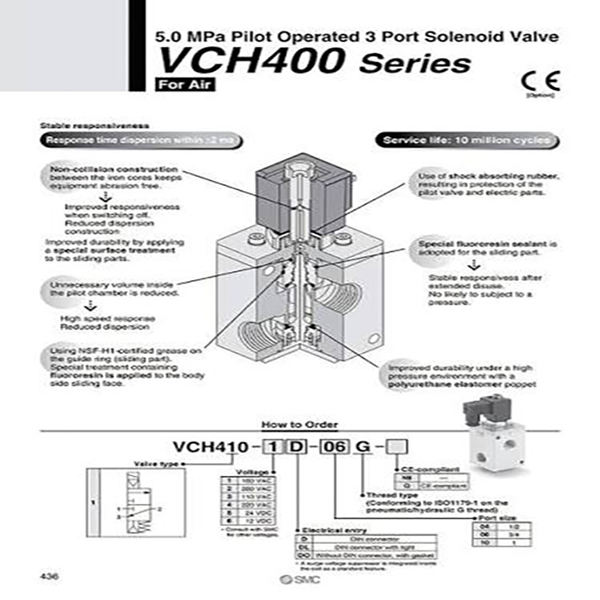

Voorbeeld van modelcode: VCH410-06-5D
--VCH410: Basiscode serie
--06: Code poortgrootte (G3/4)
--5D: DC24V voeding + DIN elektrische connector Achtervoegselcodes dekken poortgrootte, spoelspanning en bedradingsterminaltypes voor volledige configuratiedifferentiatie.
Functionele classificatie
--VCH410 (Normaal gesloten NC): Uitgangspoort ontlucht automatisch wanneer de stroom wordt uitgeschakeld, ideaal voor aan-uitregeling van de hoofdluchttoevoer.
--Bruikbaar als keuzekleppen en laad- en ontluchtingslusregeling; tegendruk en schakeldrukbereik moeten worden bevestigd vóór het leidingontwerp.
-- Geef prioriteit aan bevestiging van kernparameters: werkdruk, poortdraadgrootte, NC/NO-functie, spoelspanning en elektrische bedradingsinterface.
--Voor hogedrukschakeling of dubbele hoge/lage-drukconversiewerkomstandigheden, combineer met SOLH VCHR-serie hogedrukregelaars om de druk in het middencircuit te stabiliseren.
--Vereist schone, droge luchttoevoer met filtratieprecisie ≤5 μm; olienevel en deeltjesverontreinigingen zullen de slijtage van de afdichtingen versnellen en de levensduur drastisch verkorten.
--Verboden montagerichting: De spoel mag nooit naar beneden gericht zijn, om te voorkomen dat stof, water en vreemde deeltjes de armatuurconstructie binnendringen en vastlopen veroorzaken.
--Standaard draadaanhaalmoment:
*G1/2, G3/4 draadpoorten: 28–30 N·m
*G1 draadpoort: 36–38 N·m
--Inspecteer periodiek de afdichtingsprestaties en de dichtheid van de elektrische bedrading.
--Bedien de volledige schakelcyclus eenmaal per 30 dagen om adhesie van de schotelspoel en verstopping veroorzaakt door langdurige statische toestand te voorkomen.
SOLH VCH410 hogedruk-piloot-magneetventiel met 3 poorten ondersteunt een werkdruk tot 5,0 MPa, uitgerust met elastische polyurethaanafdichting, G-standaardpoorten met grote stroom en een levensduur van 10 miljoen cycli, de betrouwbare speciale schakelklep voor middelhoge en hoge druk lucht en inert gas laden en ontluchten industriële regelcircuits.
