Serie pneumatische componenten

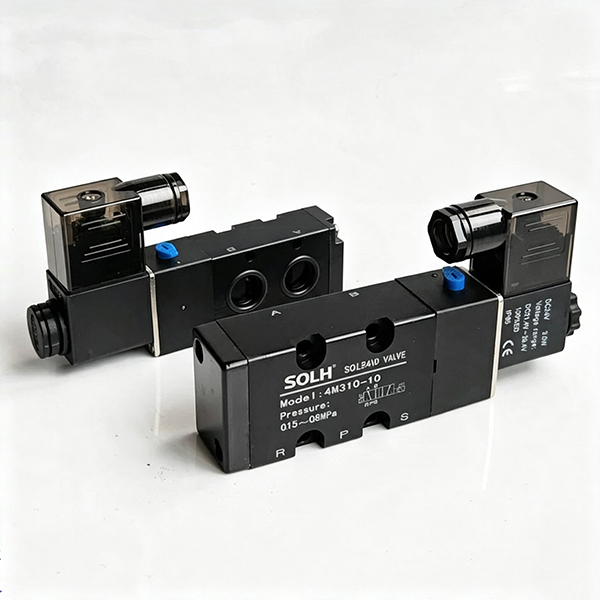

SOLH 4M-serie plaatvormige 5/2-weg magneetventielen voldoen strikt aan de internationale NAMUR-montagenormen, speciaal gebouwd voor directe montage op pneumatische actuatoren die kogelkranen en vlinderkleppen aandrijven. De geïntegreerde bodembasis wordt geleverd met vooraf ingebedde P-, A-, B-, R1- en R2-luchtdoorgangen, waardoor naadloze koppeling met actuatorluchtholten mogelijk is zonder externe buizen voor A/B-werkpoorten. Deze gestroomlijnde lay-out vermindert de werklast van de pijpleidinglay-out en potentiële luchtlekkagepunten drastisch in vergelijking met conventionele, op buizen aangesloten magneetventielen uit de 4V-serie. Deze serie maakt gebruik van een interne pilootspoelconstructie met olievrije werking, aangeboden in configuraties met enkelvoudige veerreset (4M×10) en dubbele spoel met vergrendelend geheugen (4M×20) voor drie grootteklassen: 4M100, mainstream 4M200 en high-flow 4M300. Varianten met enkele elektrische besturing worden automatisch gereset onder veerspanning zodra de stroom wordt uitgeschakeld voor fail-safe resetscenario's, terwijl versies met dubbele elektrische besturing hun schakelpositie gestaag behouden na een stroomstoring om de status van het openen/sluiten van de klep te behouden voor langdurige vergrendeling van de pijpleiding. Elke unit is uitgerust met een aan de zijkant gemonteerde handmatige overbruggingsknop voor gemakkelijke offline inbedrijfstelling en onderhoudstests. Spoelen ondersteunen veelgebruikte wereldwijde AC/DC-spanningen met IP65 stofdichte en waterdichte bescherming tegen binnendringing, geschikt voor zware werkomstandigheden in waterbehandeling, chemische pijpleidingen en algemene industriële vloeistofomschakeling. De serie is dimensionaal compatibel met spruitstukbasissen die worden gedeeld met de gelijkwaardige 4V-serie, en ondersteunt stand-alone actuatorinstallatie of gecentraliseerde klepeilandmontage via spruitstukken met meerdere stations. Met gecertificeerde standaard NAMUR-interface, uitwisselbaar met de reguliere Airtac 4M-serie, dient het als een speciaal afgestemd besturingsonderdeel voor geautomatiseerde aan-uitregeling van pneumatische kogel- en vlinderklepactuators.

SOLH 7V compact voorgestuurd magneetventiel omvat complete 5/2- en 5/3-weg varianten, met enkelvoudige veerretour, dubbele spoelvergrendeling en drie centrale functies: midden gesloten, middenuitlaat, middendruktoevoer. Het maakt gebruik van een geïntegreerd intern gecentraliseerd uitlaatkanaalontwerp met een ongeveer 30% hogere stroomcapaciteit dan traditionele kleppen uit de 4V-serie, met een schakelrespons ≤50 ms en een maximale werkfrequentie tot 5 Hz. Spoelen met ultralaag vermogen genereren minder warmte voor continue bekrachtiging, met een DC-stroomverbruik van 0,7 W en AC 1,1 VA. Er wordt een volledig assortiment van M5 tot 3/8" aangeboden, dat zowel standaard schroefdraadpoorten als push-in snelkoppelingen ondersteunt. Kleppen kunnen afzonderlijk worden geïnstalleerd of gestapeld op aluminium spruitstukken met meerdere stations om kastruimte te besparen en de hoofdluchtleidingen te vereenvoudigen. Werkdrukbereik 0,15 ~ 0,8 MPa met werktemperatuur -20 ℃ ~ 70 ℃. Het gegoten aluminium kleplichaam zorgt voor een lange levensduur van de afdichting en wordt veel gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische bediening op alle geautomatiseerde productielijnen.

De voorgestuurde magneetklep met 5 poorten uit de SOLH SY-serie is volledig uitwisselbaar met bijpassende SMC-kleppen, waaronder de modellen SY3000 mini, SY5000 medium mainstream, SY7000 large en SY9000 extra large. Het biedt complete circuitopties: 5/2 enkele/dubbele spoel en 5/3 drieposities met midden gesloten, middenuitlaat en middendruktoevoerfuncties. Standaard 0,35 W spoelen en optionele 0,1 W energiebesparende spoelen met ultralaag vermogen genereren weinig warmte voor continue bekrachtiging. De interne pilotversie werkt op 0,1~0,7 MPa, terwijl de externe pilotversie een vacuümomgeving van -100 kPa ondersteunt. De met gaten afgedichte spoel bereikt tot 200 miljoen schakelcycli. Luchtpoorten zijn aan de zijkant, boven- en onderkant aangebracht voor flexibele slanggeleiding. De kleppen hebben een plug-in-snap-ontwerp dat compatibel is met SS5Y-ventieleilanden, waardoor onderhoud aan één klep mogelijk is zonder de hele reeks te demonteren, met een IP65-stekkerconnector en een IP67-basisclassificatie voor het spruitstuk. Geoptimaliseerde interne runners leveren een ongeveer 80% hogere doorstroming dan oudere kleppen, en ingebouwd pilotfiltergaas voorkomt dat de spoel vast komt te zitten door stof. Op grote schaal gebruikt voor richtingsschakeling van cilinders en gecentraliseerde pneumatische besturing in halfgeleider-, auto-las-, verpakkings- en medische automatiseringsapparatuur.

SOLH 2S-serie 2/2-weg normaal gesloten vloeistofmagneetkleppen omvatten twee volledige lijnen: direct werkende modellen met kleine opening 030/050 en voorgestuurde varianten met grote boring 150 ~ 500, voor automatische aan-uitregeling van schoon water, perslucht, snijkoelvloeistof, smeerolie en zwak corrosieve vloeistofleidingen. De direct werkende versie maakt opstarten zonder druk mogelijk zonder minimale verschildruklimiet, heeft een compact formaat, universele montagerichting en snelle omschakeling in milliseconden, ideaal voor microstroomtoepassingen met lage druk, zoals koeling van éénpuntsmachinegereedschappen, 3C micro-lucht/watertakken en mini-reinigingsapparatuur. Het voorgestuurde type vereist een minimaal drukverschil van 0,05 MPa voor volledige opening, levert een ultragrote stroom met warmtewisselaars met een laag wattage, geschikt voor afvoerkoppen van luchtcompressoren, hoofdsproeiwaterleidingen en circulerende waterbehandelingsleidingen met hoog debiet. Standaard NBR-nitrilrubberafdichtingen zijn uitgerust met optionele zuur- en heetwaterbestendige EPDM-afdichtingen die geschikt zijn voor levensmiddelen. Er zijn meerdere internationale draadstandaarden (PT/G/NPT) en wereldwijde universele spoelspanningen (DC12/24V, AC24/110/220V) beschikbaar, ondersteund door DIN-stekkers en bedradingsopties. Hittebestendige spoelen maken langdurige continue bekrachtiging mogelijk. Keuzegids: directwerkend type voor pijpleidingen met statische druk onder 0,05 MPa en kleine aftakkingsstroom; voorgestuurde versie voor G1/2 en boven hoofdverdeelstukken met stabiele hoge druk en grote circulatiestroom. EPDM-afdichting is verplicht voor heetwater- en voedselveilige vloeibare media.

De SOLH 2W-serie 2/2-weg normaal gesloten vloeistofmagneetklep met massief messing behuizing omvat direct werkende 030/050-modellen met kleine opening en voorgestuurde 150~500-varianten met grote boring, ontworpen voor automatische aan-uitregeling van schoon water, perslucht, snijkoelvloeistof, smeerolie en zwak corrosieve vloeistofleidingen. De direct werkende versie realiseert een nuldrukstart zonder minimale werkdruklimiet, beschikt over een compact formaat, universele montagerichting en milliseconden hoogfrequente schakeling, ideaal voor microstroomtakken onder lage druk, vacuüm-hulpwatercircuits en enkelpuntskoeling voor kleine werktuigmachines. Het voorgestuurde type vereist een opstartverschildruk van minimaal 0,05 MPa, levert een ultragrote stroom met energiezuinige spoelen met lage temperatuurstijging, geschikt voor hoofdafvoerleidingen van luchtcompressoren, hoofdsproeiwatercircuits voor algemene montage en circulerende pijpleidingen met hoog debiet voor waterbehandelingssystemen. Standaard NBR-nitrilrubberafdichtingen zijn uitgerust met optionele hitte- en zuurbestendige EPDM-afdichtingen die geschikt zijn voor levensmiddelen. Er zijn meerdere internationale draadstandaarden (PT/G/NPT) en spoelspanningen met volledig bereik (DC12/24V, AC24/110/220V) beschikbaar, ondersteund door DIN-stopcontacten voor kastbedrading en IP65 waterdichte draadkabels voor vochtige buitenapparatuur. Hittebestendige spoelen zorgen voor 24 uur per dag continue bekrachtiging zonder burn-out. Selectierichtlijnen: kies een direct werkend type voor pijpleidingen met een statische druk onder 0,05 MPa en micro-single-point-stroming; selecteer een pilootgestuurde variant voor G1/2 en hoger hoofdverdeelstukken met stabiele hogedruk grote circulatie. EPDM-afdichting is verplicht voor heet water, gezuiverd water en vloeibare media die geschikt zijn voor levensmiddelen.

SOLH MBB lichtgewicht trekstangcilinder is een geüpgraded lichtgewicht model, 10% lichter dan de traditionele MB-serie en volledig compatibel met ISO15552-normen voor directe vervanging van geïmporteerde trekstangcilinders. Met aan twee kanten verstelbaar luchtkussen en vierkante eindkappen zorgt het voor een hoge stijfheid, een laag geluidsniveau en een stabiele olievrije werking, geschikt voor middelzware en hoogfrequente werkomstandigheden. Het omvat meerdere varianten en diverse montageopties, die veel worden gebruikt in transportapparatuur en algemene automatiseringsmachines. Met volwassen massaproductie en voldoende voorraad ondersteunt het een stabiele batchaanvoer en export wereldwijd.

SOLH SAI trekstangvrije profielcilinder voldoet aan de ISO15552-norm, dimensionaal uitwisselbaar met FESTO DNC- en SE-serie. Het heeft een M-vormige, geïntegreerde aluminium loop en is uitgerust met een dubbelzijdig verstelbaar luchtkussen en een PPV-elastisch kussen en dubbelzijdige sensorgroeven. Volledige varianten omvatten enkele stang, dubbele stang, instelbare slag, afsluitbare en SAIF-klepgeïntegreerde cilinder. Het ondersteunt een olievrije werking met een lage startdruk. Boringmaten φ32~200 mm, aangepaste slag tot 2000 mm en verschillende ISO-montageopties. Op grote schaal gebruikt in verpakkingsmachines, transportbanden en automatisering van werktuigmachines. Stabiele massaproductie en voldoende voorraad maken het tot een kosteneffectieve algemene lineaire actuator voor exportautomatiseringsapparatuur.

SOLH SE trekstangvrije vierkante standaardcilinder voldoet aan de ISO15552- en VDMA24562-normen, direct uitwisselbaar met de FESTO DNC- en SMC CP96S-serie. Geïntegreerde vierkante aluminium cilinder zorgt voor hoge stijfheid, voorzien van aan twee kanten verstelbaar luchtkussen en 3-zijdige sensorgroeven voor flexibele installatie. Varianten zijn onder meer een enkele stang, een dubbele stang, een regelbare slag en een BSE-vergrendelbaar type, geschikt voor middelzware belasting en hoogfrequente toepassingen met lange slag. Hard geanodiseerde cilinder ondersteunt olievrije werking met meerdere montageopties, die op grote schaal worden gebruikt voor werktuigmachines, verpakkingen en transportautomatisering. Maatwerk op lange termijn, voldoende voorraad en stabiele bulkaanvoer voor wereldwijde automatiseringsfabrikanten.

SOLH SC economische trekstang standaardcilinder gebruikt vier trekstangen om eindkappen met hoge stijfheid en slagvastheid vast te maken, algemeen aanvaard als algemene pneumatische actuator. Boringmaten variëren van φ32 ~ 250 mm, uitgerust met aan twee kanten verstelbaar luchtkussen om impact en geluid te verminderen. Varianten zijn onder meer enkele stang, SCD dubbele stang, SCJ slagverstelbaar en SCL afsluitbare cilinder. Ingebouwde magnetische ring optioneel voor CMSG/DMSG magnetische schakelaars, ter ondersteuning van olievrije werking. Korter lichaam dan ISO-profielcilinders met gelijke boring en een concurrerende prijs. Meerdere montagetypes beschikbaar voor duwen, hanteren en positioneren op transportbanden, verpakkings- en assemblagelijnen. Voldoende voorraad ondersteunt bulkexportorders.
