ZU-serie rechte inline-vacuümuitwerper

ZU-serie rechte inline-vacuümuitwerper | SOLH Rechte buisinzettype vacuümgenerator

Merk: SOLH van Richge Technology | SMC standaard verwisselbare inline vacuümejector

1. Productoverzicht

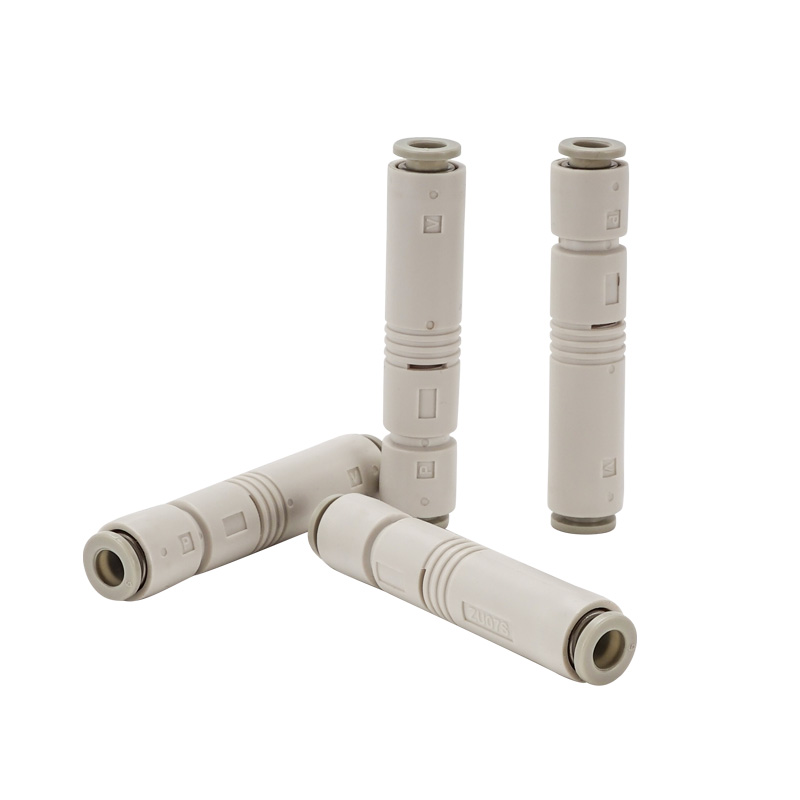

     De ZU-serie is een inline vacuümejector met rechte buis. De vacuümpoort en de luchttoevoerpoort zijn coaxiaal in een rechte lijn gerangschikt. Het beschikt over het kleinste formaat, ultralicht gewicht en ruimtebesparende installatie. Geschikt voor verdeelde zuignappen, bewegende componenten en smalle besloten ruimtes.

2. Kernstructuur en werkingsprincipe

     • Structuur: SUP-toevoerpoort → mondstuk → diffusersectie → VAC-vacuümpoort → EXH-uitlaatpoort, integraal gegoten harslichaam.

     • Beginsel: Een snelle straal perslucht door het mondstuk creëert een negatieve druk bij de vacuümpoort voor vacuümadsorptie; uitlaat met ingebouwde geluiddempende structuur.

     • Materiaal: Hoofdgedeelte: technische PBT-hars; one-touch-montage: POM. Kopervrij en fluorvrij, RoHS-conform.

     • Gewicht: ZU05 ≈6,5 g, ZU07 ≈7,0 g; Nieuwe ZU□A verbeterde versie slechts 3,9 g.

3. Modelcoderingsregel (SMC-standaard)

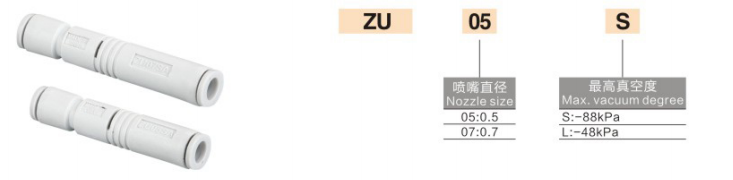

  Oude versie (ZU05 / ZU07)

  Formaat: ZU + sproeierboring + type (S/L)

     • ZU05S: Φ0,5 mondstuk, hoogvacuümtype (-84kPa)

     • ZU05L: Φ0,5 mondstuk, type met hoge stroomsnelheid (-48kPa)

     • ZU07S: mondstuk Φ0,7, hoogvacuümtype

     • ZU07L: Φ0,7 mondstuk, type met hoge stroomsnelheid

  Nieuwe verbeterde versie (ZU□A, korter en lichter)

  Formaat: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Hoog vacuüm (-87~-90kPa); L = Hoge stroom (-48kPa)

     • A = verbeterde versie: lengte ingekort met 11%, gewicht verminderd met 40%

4. Tabel met belangrijke parameters @0,45 MPa standaard toevoerdruk

5. S Hoog vacuüm VS L Hoge stroom

     • S Hoogvacuümtype: Ultiem vacuüm -84~-90kPa. Voor kleine zuignappen, dunne, goed afgedichte werkstukken die een sterke adsorptiekracht vereisen, zoals elektronische componenten en dunne films.

     • L Type met hoge stroomsnelheid: Ultiem vacuüm -48 kPa met grotere zuigstroom. Geschikt voor werkstukken met poreuze/ruwe oppervlakken, grote zuignappen, hoge lekkage en snelle respons, b.v. karton en houten bord.

6. Installatie- en leidinggids

  1. Installatie: Monteerbaar in elke richting, geen bevestigingsbeugel vereist; kan direct in het midden van de luchtleiding worden geplaatst.

  2. Leidingen

￮ SUP-toevoerpoort: sluit Φ6 luchtslang aan (standaard)

￮ VAC-vacuümpoort: sluit zuignap/vacuümleiding aan

￮ EXH-uitlaatpoort: open naar de atmosfeer, blokkeer niet

  3. Druk: Standaard 0,45 MPa, werkbereik 0,1 ~ 0,6 MPa

  4. Temperatuur: 5~50℃ (geen ijsvorming in luchtbron)

7. Typische toepassingsscenario's

     • 3C-elektronica, halfgeleider, gedistribueerde adsorptie met kleine zuignappen

     • Automatiseringsproductielijn, bewegende delen / eindeffector van de robot

     • Smalle installatieruimte, lichtgewicht en snelle responstoepassingen

     • Omgaan met dun papier, dunne film, kleine onderdelen en elektronische chips

8. Selectievergelijking: ZU versus ZB versus ZL
