VM1 (VM100) Serie Mini 2/3-poorts mechanische schotelklep

Merk: SOLH van Richge Technology

 Productpositionering

     De VM1 (VM100)-serie is een miniatuur mechanische schotelklep met 2/3 poorten, volledig uitwisselbaar met originele SMC-modellen. Het maakt gebruik van een betrouwbare schotelafdichtingsstructuur met een ultracompacte lichtgewicht omtrek, een breed werkdrukbereik dat vacuüm en positieve druk omvat, en een overvloed aan verwisselbare actuatorkoppen. Op grote schaal gebruikt voor positiedetectie van apparatuur, detectie van slaglimieten, handmatige jogbediening en schakelen van kleine luchtcircuits op compacte geautomatiseerde machines.

Belangrijkste technische specificaties (VM100 / VM1-serie)

  1 Basisparameters

     -- Circuittypes: 2-poorts (NC / NO), 3-poorts (N.C. / N.O.)

     - Structuur: direct werkend schoteltype met goede afdichting

     -- Toepasselijke vloeistof: perslucht, inert gas

     -- Bedrijfsdrukbereik: -100 kPa ~ 1,0 MPa (compatibel met vacuüm)

     -- Omgevings- en gemiddelde temperatuur: -5 ~ +60℃ (geen interne ijsvorming)

     -- Poortschroefdraadmaten: M5, Rc1/8 (NPT1/8 & G1/8 optioneel)

     -- Stroomcapaciteit: Cv=0,11, effectief doorsnedeoppervlak 2,5 mm²

     -- Nettogewicht: versie met zijpoort 60 g, versie met onderste poort 67 g (ultralicht)

     -- Opties voor leidingindeling: zijpoort, onderste poort

     -- Smeervereiste: smeermiddelvrije werking

  2. Algemene afmetingen

     -- Zijpoortmodel: 11 × 36 × 16 mm

     -- Model met onderste poort: 11 × 28 × 25 mm

 Circuitdefinitie en werklogica (3-poorts / 2-poorts)

   1. Type met 3 poorten (VM13x, meest populair) · Poort 1(P): luchttoevoerinlaat

     -- Poort 2(A): Besturingsuitgang

     -- Poort 3(R): Uitlaatpoort

     -- Normaal gesloten NC: niet geactiveerd → P afgesneden van A, A verbonden met R

     -- Normaal open NO: Niet geactiveerd → P aangesloten op A, A afgesneden van R

   2. Type met 2 poorten (VM12x)

     -- Poort 1(P): vloeistofinvoer

     -- Poort 2(A): Stuuruitgang

     -- Normaal gesloten logica: de luchtdoorgang gaat open wanneer erop wordt gedrukt en wordt afgesloten na loslaten

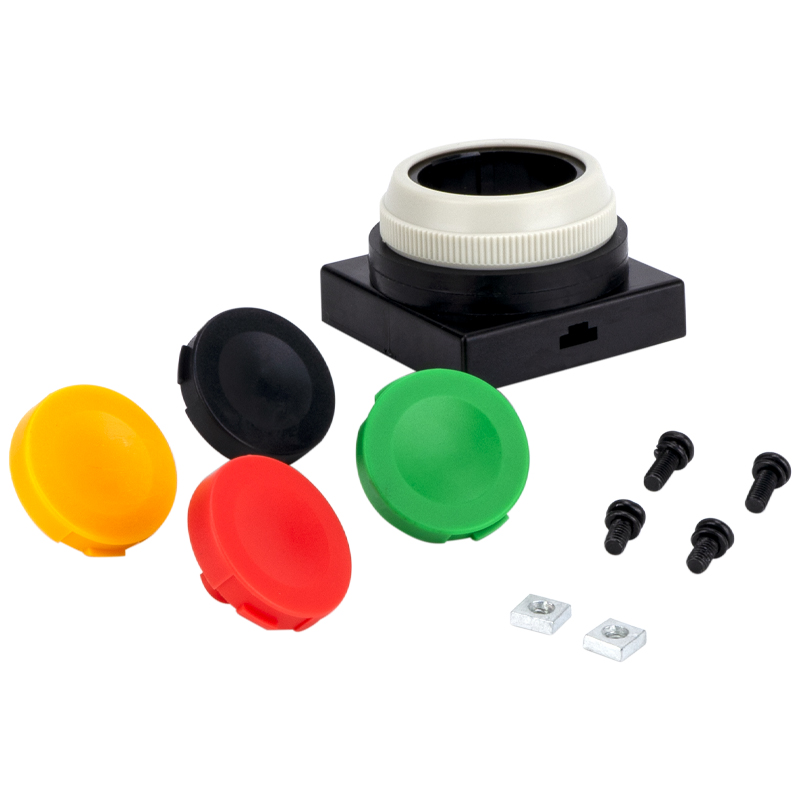

Volledig assortiment verwisselbare actuatorkoppen

 1. Basistype met rechte plunjer

     -- VM130 / VM120: Standaardplunjer met een slag van 4,8 mm

     -- VM130U / VM120U: plunjer met korte slag van 2,5 mm

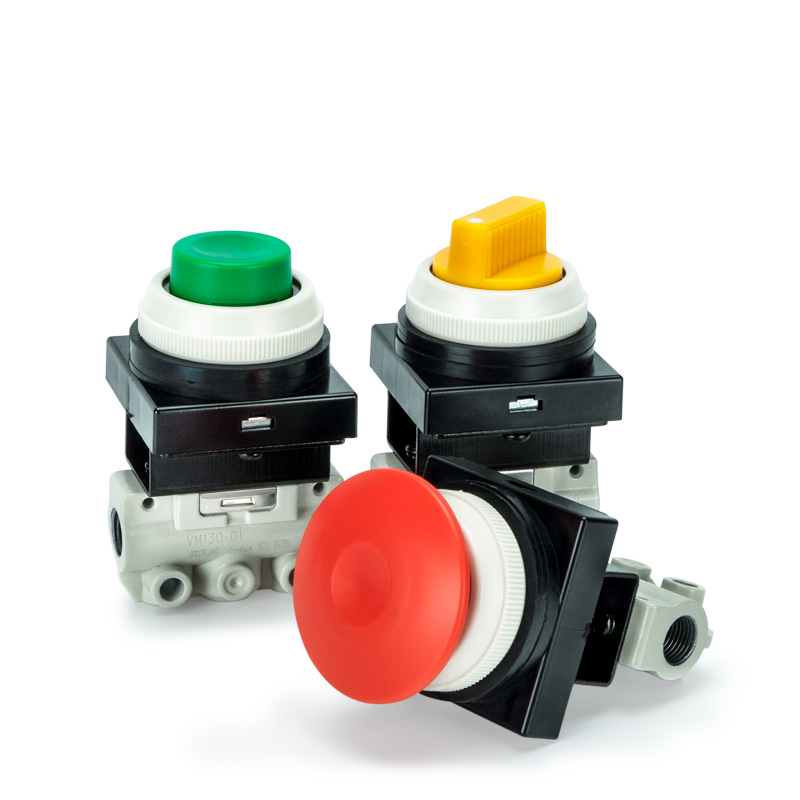

 2. Type drukknop (handmatige jogbediening)

     -- VM132 / VM122: Platte standaarddrukknop

     -- VM132Y / VM122Y: Gele paddestoelkop voor noodstop en goed zicht

     -- VM132G / VM122G: Groene signaaldrukknop

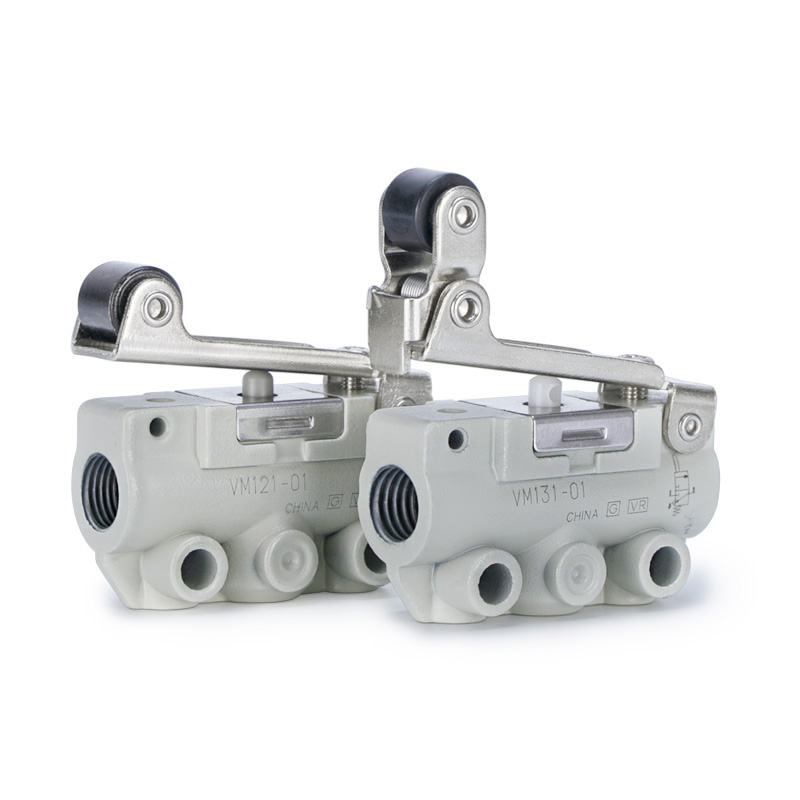

  3. Type rolhendel (slag- en limietdetectie)

     -- VM131 / VM121: Standaard rechte rolhendel

     -- VM131U / VM121U: Rolhendel met korte verplaatsing

     -- VM133 / VM123: Eenrichtings anti-rebound rolhendel

  4. Optionele extra aandrijvingen

     Scharnierhendel, tuimelhendel, vergrendelbare draaiknop en meer op maat gemaakte trekkerkoppen

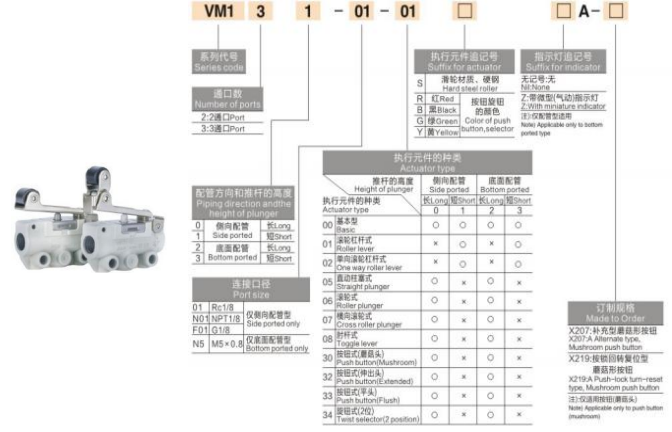

 Uitleg van modelcode

  1.  (Voorbeeld: VM131-01-01A)

     -- VM131: 3-poorts circuit + rolhefboomactuator

     -- 01: Poortdraadcode (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Indeling zijpoort (02 = indeling onderpoort)

     -- Achtervoegselcode: A=standaard; Y=gele paddenstoel; G=groene knop; U=korte slag

  2. Algemene standaardmodellen

     -- VM131-01-01A: 3-poorts rolhendel, Rc1/8, zijpoort (meest gebruikte)

     -- VM132-M5-00A: 3-poorts platte drukknop, M5-schroefdraad, onderste poort

     -- VM130U-01-N01Y: korte plunjer met 3 poorten, NPT1/8, gele paddestoelnoodkop

Kernproductvoordelen

     -- Ultraklein en ultralicht: slechts 60 gram met een smalle breedte van 11 mm, perfect voor interne machine-inbedding en dichte paneelstapelinstallatie

     -- Groot universeel drukbereik: compatibel met volledig vacuüm tot 1,0 MPa positieve druk voor multifunctionele circuitregeling

     -- Duurzame schotelafdichtingsstructuur: uitstekende luchtdichtheid, lange levensduur en sterke weerstand tegen stofverontreiniging

     -- Flexibele leidingen en montage: zij-/onderpoortopties, zijmontage, bodemmontage, optionele beugelbasis (VM1-B)

     -- Smeermiddelvrij ontwerp: lage onderhoudskosten en werking van het schone luchtcircuit

     -- Compleet actuatorportfolio: past bij handmatige jog, slaglimiet, veiligheidsnoodstop en alle werkscenario's met mechanische triggers

Typische toepassingsscenario's

     -- Eindschakelaars machineslag: feedbackdetectie van de positie van de volledige slag van de cilinder

     -- Handmatig joggen en inbedrijfstelling van apparatuur: Handmatige testluchtcircuits met drukknop op het paneel

     -- Veiligheidsvergrendeling en noodstoplussen: gele paddestoelkopactuator voor machineveiligheid

     -- Mini-mallen en kleminrichtingen: pneumatisch schakelen klemmen/ontspannen

     -- Vacuümregelcircuits: Stabiel schakelen onder vacuümomstandigheden van -100 kPa

     -- Algemene automatiseringsapparatuur: mechanische triggerluchtsignaal- en positiefeedbackcircuits

Samenvatting van één zin

     SOLH VM1 miniatuur mechanische schotelklep heeft een ultralichte compacte behuizing van 60 g, betrouwbare schotelafdichting, volledig vacuüm ~ 1,0 MPa werkbereik, dubbele zij-/onderpoortindeling en volledig verwisselbare actuatorkoppen, die dienen als de geprefereerde mechanische trigger-luchtregelklep voor alle kleine geautomatiseerde apparatuur.
