ZH‑B-serie Vacuümuitwerper van het doostype

ZH-B-serie Vacuümuitwerper van het doostype | Ingebouwde geluiddemper, eentraps Venturi-vacuümgenerator

Merk: SOLH van Richge Technology | Drop-in vervanging compatibel met geïmporteerde ZH-B-serie

1. Productoverzicht

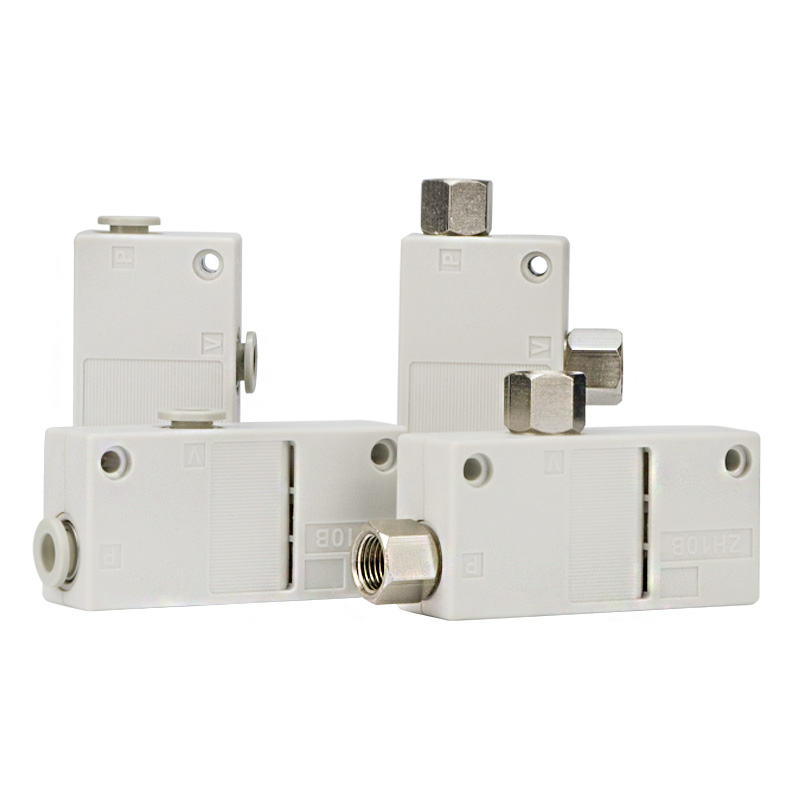

     ZH-B box-type vacuümejector maakt gebruik van eentraps venturi-principe met geïntegreerde geluiddemper in de behuizing. Er zijn slechts twee poorten gereserveerd: SUP-toevoerpoort en VAC-vacuümpoort, geen aparte uitlaatpoort. Uitlaatlucht wordt rechtstreeks via de ingebouwde geluiddemper afgevoerd. Uiterst eenvoudige installatie zonder dat een externe geluiddemper nodig is. Volledig uitwisselbaar met geïmporteerde ZH-B wat betreft afmetingen en aansluitinterface. Er zijn twee prestatieversies beschikbaar: S hoogvacuümtype en L hoogstroomtype, met volledige spuitmondmaten. Ideaal voor compacte, kleine automatiseringsarmaturen en pick-and-place-toepassingen voor robots.

  Modelonderscheid

     • ZH‑B doostype: Ingebouwde geluiddemper, 2 poorten (SUP & VAC)

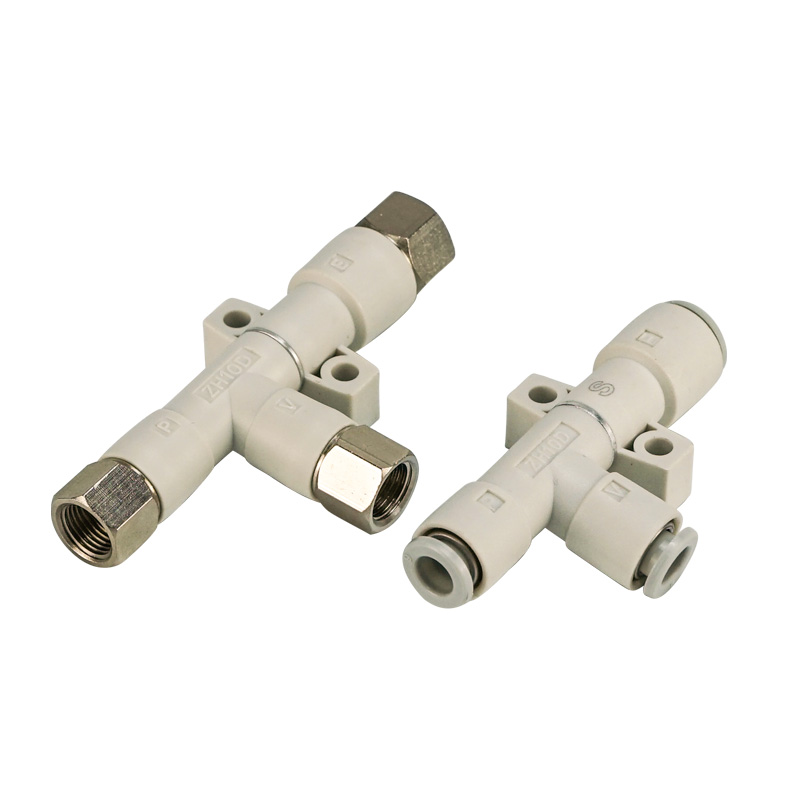

     • ZH-D Type met body-poort: Geen ingebouwde geluiddemper, 3 onafhankelijke poorten SUP/VAC/EXH voor externe leidingen

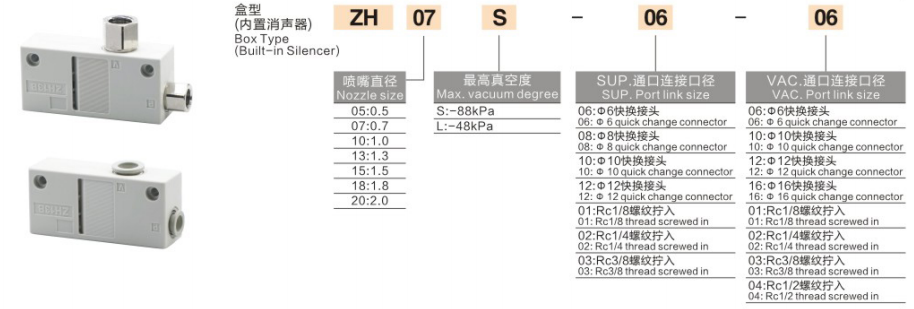

2. Volledige uitleg van modelcodering

  Voorbeeld:ZH07S-06-06

     • ZH: Seriecode, doosvormige vacuümejector met ingebouwde geluiddemper

     • 07: Mondstukmaatcode

     • S / L: Max. vacuümkarakteristiek. S = hoog vacuüm; L = hoge stroom

     • 06: Aansluitgrootte SUP-toevoerpoort

     • 06: Aansluitgrootte VAC-vacuümpoort

  Referentietabel poortcode

  Bestelvoorbeeld: ZH10S‑08‑10
     ZH-doostype vacuümejector met ingebouwde geluiddemper, mondstuk Φ1,0 mm, S hoogvacuümkwaliteit; toevoerpoort Φ8 one-touch-fitting, vacuümpoort Φ10 one-touch-fitting.

3. Kernprestatievoordelen

     • Geïntegreerde ingebouwde geluiddemper: Geen externe geluiddemper vereist. Uitlaatlucht wordt afgevoerd via de interne geluiddempende structuur. Minder reserveonderdelen, laag geluidsniveau en ruimtebesparing.

     • Slechts 2 poorten voor eenvoudige bedrading: Alleen SUP-luchttoevoerpoort en VAC-vacuümpoort, geen aparte EXH-uitlaatpoort. Perfect voor beperkte compacte installatieruimte.

     • Dubbele prestatieversies optioneel

￮ S Hoogvacuüm (-88kPa): Sterke adsorptiekracht voor goed afgedichte werkstukken zoals staalplaat, glas, PCB en kunststof behuizing.

￮ L Hoge doorstroming (-48kPa): Grotere zuigstroom om vacuümlekkage te compenseren, geschikt voor ademende poreuze materialen zoals papier, film, karton en schuim.

     • Meerdere poortselecties: Metrische one-touch-fittingen die veel worden gebruikt voor huishoudelijke machines; Rc-binnendraadversies voor exportapparatuur.

     • Lichtgewicht PBT-lichaam: Integraal gegoten PBT-mondstuk, laag gewicht, geschikt voor kleine robot EOAT. Ondersteunt directe schroefmontage of beugelinstallatie.

     • Olievrije werking: Alleen drooggefilterde perslucht nodig, olienevelsmering verboden.

4. Standaard technische specificaties

  Referentieprestaties bij 0,5 MPa toevoerdruk

5. ZH-B kasttype VS ZH-D body-port-type

6. Selectiebegeleiding

     • S / L-versieselectie

￮ ✅ S Hoogvacuüm: gladde, afgedichte werkstukken die een sterke adsorptiekracht vereisen.

￮ ✅ L High-flow: lekkende werkstukken zoals karton, folie, stof, grote flow compenseert vacuümlekkage.

     • Selectie van mondstukboring: Selecteer op basis van het totale adsorptieoppervlak van de zuignap. Een groter mondstuk zorgt voor een hogere doorstroming en een hoger luchtverbruik. Vermijd een te groot mondstuk om persluchtverspilling te voorkomen.

     • Poortselectie: Metrische one-touch-armaturen (06/08/10) voor domotica; Rc-schroefdraad (01/02) voor exportmachines.

     • Vacuümdetectie: Geen ingebouwde druksensor. Installeer de ZSE-vacuümdrukschakelaar in het vacuümcircuit voor vacuümbevestiging of alarm voor ontbrekende onderdelen.

7. Standaard pneumatisch circuit

     AFC luchtbronservice-unit (oliemistunit verboden) → 3/2 magneetventiel → SUP-toevoerpoort van ZH‑B; VAC-vacuümpoort → ZFC-vacuümfilter → vacuümzuignap.

8. Belangrijke opmerkingen over de bediening

     • Een olienevelsmeerapparaat is ten strengste verboden. Olievervuiling zal het kleine mondstuk verstoppen en de zuigkracht verminderen.

     • Het ZFC-vacuümfilter moet aan de vacuümzijde worden geïnstalleerd om stof te blokkeren en het mondstuk te beschermen.

     • Aanbevolen toevoerdruk: 0,4~0,5 MPa. Langdurig continu gebruik onder een volledige druk van 0,6 MPa wordt niet aanbevolen.

     • Houd de slang tussen ejector en zuignap zo kort mogelijk, verklein het volume van de pijpleiding voor een snellere vacuümrespons.

     • Het ingebouwde geluiddemperelement verzamelt stof na langdurig gebruik. Reinig of vervang het geluiddemperelement zodra de zuigkracht afneemt.
