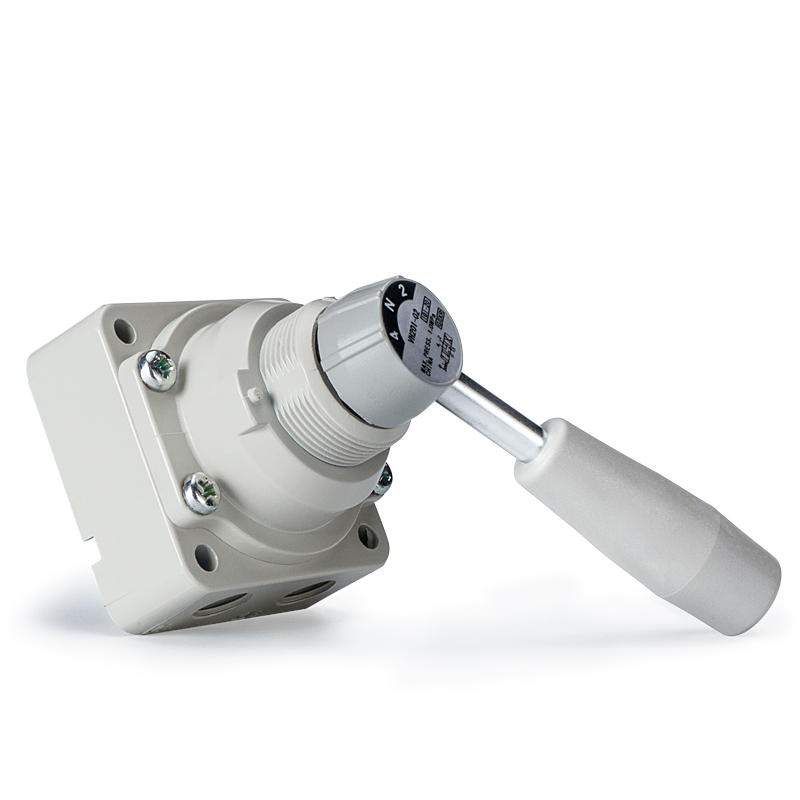

VH-serie 4-weg handmatige roterende handklep

Merk: SOLH van Richge Technology

Productpositionering

     De VH-serie is een handmatige 4-weg roterende handklep die wordt bediend door de hendel 90° te draaien om luchtcircuits te schakelen. Het wordt veel gebruikt voor handmatige richtingverandering, inbedrijfstelling van apparatuur, noodstop en luchtbronschakeling in pneumatische systemen, met een eenvoudige mechanische structuur, stabiele betrouwbaarheid en duidelijke visuele positie-indicatie.

Kernstructuur en werkingsprincipe

     - Ventieltype: 4-weg handmatig draaiventiel

     -- Bedrijfsmodus: 90° rotatie van de handgreep voor positiewisseling

     -- Poortdefinitie: P-toevoerinlaat, A/B werkende uitvoerpoorten, R-uitlaatpoort

     -- Drie standaard middenfuncties:

        1. Midden gesloten (model 200/210): alle poorten zijn in de middenpositie afgedicht om de cilinderdruk te behouden

        2. Centrale uitlaat (model 201/211): Poort A en B aangesloten op de uitlaat voor volledige drukontlasting

        3. 2-positie (model 202/212): geen middenpositie, slechts twee toestanden P → A / P → B

     - Afdichtingsstructuur: nauwkeurige roterende spoelafdichting met ultralage interne lekkage

     -- Montageopties: Leidingen aan de zijkant / leiding aan de onderkant; paneelmontage / directe montage van klephuis.

Volledige technische specificaties

  1. Universele algemene parameters

     -- Toepasselijke vloeistof: perslucht

     -- Proefdruk: 1,5 MPa

     -- Maximale bedrijfsdruk: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Omgevings- en gemiddelde temperatuur: -5 ~ +60℃ (geen ijsvorming toegestaan)

     -- Bedieningsrotatiehoek: 90°

     -- Smeringsvereiste: Smeermiddelvrij; ISO VG32 turbineoliesmering optioneel

     -- Materiaal: klephuis – zinklegering / gegoten aluminium; handvat – technische hars

  2. Seriegrootte en poortparametertabel

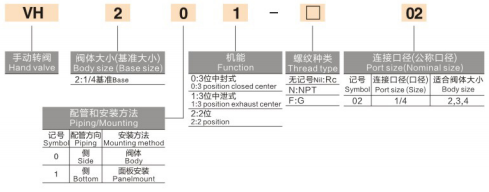

Uitleg van modelcode

  1. Voorbeeld: VH210-02

     -- VH: Basisseriecode

     -- 2: Maatcode (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Leidingenindeling (0 = zijpoort, 1 = onderpoort)

     -- 0: Middenfunctie (0=midden gesloten, 1=middenuitlaat, 2=2-standen)

     -- 02: Code poortgrootte (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populaire standaardmodellen

     -- VH210-02: 1/4", bodemleiding, 3-positie midden gesloten (meest gebruikte)

     -- VH200-02: 1/4", zijleiding, 3-standen midden gesloten

     -- VH201-02: 1/4", zijleidingen, centrale uitlaat met 3 standen

    -- VH310-03: 3/8", leiding onderaan, 3-positie midden gesloten

 Kernproductvoordelen

  1. Intuïtieve bediening met ingebouwde positievergrendeling

      90° draaigreep met duidelijk zichtbare schakelstand; geïntegreerde mechanische positioneringsvergrendeling voorkomt onbedoelde verkeerde bediening.

  2. Drie centrumfunctieopties voor uiteenlopende arbeidsomstandigheden

     -- Midden gesloten (200/210): Handhaaf de cilinderklemdruk tijdens het uitschakelen van de apparatuur

     -- Centrale uitlaat (201/211): Veilige drukontlasting en volledige systeemontluchting voor onderhoud

     -- 2-positie (202/212): eenvoudig bidirectioneel schakelen zonder tussenliggende houdpositie

  3. Zeer flexibel multi-mount ontwerp

     Ondersteunt zowel zijleidingen als bodemleidingen; Er zijn twee installatiemethoden beschikbaar: paneelverzonken montage of directe bevestiging van het klephuis.

  4. Robuuste lange levensduur en onderhoudsvrij

      Duurzame roterende afdichtingsstructuur met uitstekende weerstand tegen stof en vervuiling; geen routinematige smering of onderhoud vereist.

Typische toepassingsscenario's

     -- Handmatig bidirectioneel schakelen voor pneumatische cilinders

     -- Tijdelijke handmatige bediening, drukontluchting tijdens inbedrijfstelling en onderhoud van apparatuur

     -- Noodstopisolatie en luchtbrononderbreking voor machineveiligheidsvergrendeling

     -- Handmatige triggerstations voor semi-automatische productieapparatuur

     -- Demonstratie van pneumatische circuits en testbanken voor basisbesturingsonderwijs

Samenvatting van één zin

     SOLH VH 4-weg handmatige roterende handklep met draaibediening van 90°, drie verwisselbare middenfuncties, zij-/onderleidingopties en dubbele paneel-/klepmontagemethoden, dient als een standaard universeel onderdeel voor handmatig pneumatisch schakelen, inbedrijfstelling ter plaatse en isolatie van veiligheidsluchtcircuits.
