Serie pneumatische componenten

SOLH VM2 (VM200) medium mechanische schotelklep is volledig uitwisselbaar met bijpassende SMC-modellen. Met een medium schotelconstructie met Cv=0,87 stroomcoëfficiënt is de stroomcapaciteit ongeveer 8 keer hoger dan die van de mini VM1-serie, uitgerust met standaard Rc1/4-poort en optionele NPT/G1/4-schroefdraad. Het werkt onder 0 ~ 1,0 MPa en is incompatibel met vacuüm, met een smeermiddelvrije, slijtvaste schotelafdichting en een robuuste metalen behuizing. Er zijn leidingen met zij- en onderpoort beschikbaar, ondersteund door een complete reeks verwisselbare actuatoren: standaard POM-rol / slijtvaste rolhendel van gehard staal, eenrichtings anti-rebound-rol, rechte plunjer, platte drukknop, gele paddestoelvormige noodstopkop, groene indicatieknop en vergrendelbare scharnierknop. De gehard stalen rolvariant past op zware, slijtvaste productielijnen. Het wordt veel gebruikt voor detectie van slaglimieten voor cilinders en schuiftafels, handmatige jog-inbedrijfstelling van apparatuur, luchtschakeling van malarmaturen en veiligheidsnoodvergrendeling. Het dient als de reguliere mechanische luchttrekkerklep voor productielijnen voor verpakkingen, textiel, drukwerk en algemene automatisering.

SOLH VM4 (VM400) middelgrote mechanische schotelklep met 3 poorten is volledig uitwisselbaar met gelijkwaardige SMC-modellen, gepositioneerd tussen mini VM1 en VM2-serie met hoog debiet. Het belangrijkste voordeel ligt in de compatibiliteit met het volledige drukbereik van -100 kPa vacuüm tot 1,0 MPa positieve druk, een functie die niet beschikbaar is op VM2. Het maakt gebruik van de standaard Rc1/8-poort met optionele NPT/G1/8-schroefdraad en Cv=0,38 stroomcapaciteit, en ondersteunt de lay-out van de zij- en onderpoortleidingen. Gebouwd met een solide metalen behuizing, is hij bestand tegen schokken en zware trillingen van 1000 m/s², geschikt voor zware, zware productielijnen, met smeermiddelvrije, stofbestendige schotelafdichting voor een lange levensduur. Er wordt een complete set verwisselbare actuatoren geleverd: standaard / gehard stalen rolhendel, eenrichtings anti-rebound rol, rechte plunjer, meerkleurige paddestoel-noodstopknoppen, draaiknoppen met 2/3 standen, vergrendelbare drukknoppen en scharnierende hendels. Op grote schaal toegepast in cilinder- en schuiftafelslaglimietdetectie, vacuümadsorptie/-vrijgavecircuits, handmatige jog-inbedrijfstelling van apparatuur, noodvergrendeling voor machineveiligheid en schakeling van malbevestigingen, is het de ideale medium mechanische triggerklep voor werkomstandigheden die vacuümcompatibiliteit en sterke schokbestendigheid vereisen.

SOLH ITV elektropneumatische proportionele klep met hoog debiet is volledig uitwisselbaar met gelijkwaardige SMC-modellen. Het maakt gebruik van een drukfeedbacksysteem met gesloten lus, accepteert DC0–10V-spanning, 4–20mA stroom analoge signalen en optionele veldbuscommunicatie inclusief CC-Link, PROFINET, EtherNet/IP om traploze, uiterst nauwkeurige luchtdrukregeling op afstand te bereiken met ±1% FS-regelnauwkeurigheid en IP65 stof- en spatwaterdichte bescherming. Drie series bestrijken verschillende stroombereiken: ITV1100 voor micro lage stroom, ITV2100 voor universele medium stroom en ITV3100 voor zware hoge stroom tot 4400 L/min ANR, met instelbare druk van 0,005 tot 0,9 MPa. Het ondersteunt Rc/NPT/G-schroefdraden en insteekfittingen, een ingebouwd digitaal LED-display en een zelfdiagnose-alarm bij een lage DC24V-voeding. Op grote schaal toegepast voor cilinderaandrijving met grote boring, constante spanningscontrole van film en draad, halfgeleider- en optische precisieprocessen, automatische dosering en coating, meertraps drukomschakeling voor las- en klinkapparatuur, ter vervanging van meerdere handmatige regelaars om digitale gecentraliseerde drukregeling op geautomatiseerde productielijnen te realiseren.

SOLH XTO674 en INA14 inline terugslagkleppen delen hetzelfde structurele platform met een ultralage kraakdruk van 0,01 MPa, compatibel met zowel perslucht als schoon water voor bescherming tegen terugstroming in vacuüm- en lagedrukvloeistofleidingen. XTO674 is een volledig messing cryogene versie die werkt tot -30℃; De standaardserie INA14 biedt een behuizing van messing of SUS304 roestvrij staal, uitgerust met standaard NBR-afdichtingen plus optionele olie- en hittebestendige FKM- en weerbestendige CR-afdichtingen. Het compacte inline schroefdraadontwerp met stroompijlmarkering kan rechtstreeks in pijpleidingen worden gemonteerd zonder extra beugels, waardoor vacuümverlies en omgekeerde luchtstroom effectief worden voorkomen wanneer deze tussen vacuümgeneratoren en zuignappen worden geïnstalleerd. De twee series hebben identieke algemene afmetingen en schroefdraadmaten voor directe uitwisseling in het veld zonder pijpaanpassingen, op grote schaal toegepast in cryogene apparatuur, vacuümproductielijnen, corrosiebestendige vloeistofcircuits voor hoge temperaturen en algemene pneumatische en waterleidingen voor drukbehoud in één richting en terugstroompreventie.

SOLH ZL112 meertraps venturi-vacuümejector is volledig uitwisselbaar met gelijkwaardige SMC-modellen, uitgerust met standaard Φ1.2 mondstuk. De energiebesparende meertrapsstructuur levert een stabiel vacuüm van -88~-92 kPa, terwijl het luchtverbruik met ruim 40% wordt verlaagd vergeleken met eentraps ejectoren. Het heeft een sterk geïntegreerd modulair ontwerp en biedt K1 dubbele toevoer-/aflaatkleppen voor automatisch aanzuigen en afblazen, en kostenbesparende K2-varianten met enkele toevoerklep. De ingebouwde geluiddemper beperkt het bedrijfsgeluid tot minder dan 70 dB(A); Er zijn twee uitlaatstijlen beschikbaar: standaard geïntegreerd uitlaattype en P gecentraliseerde uitlaatpoort voor hoge doorstroming. Optionele accessoires zijn onder meer analoge mechanische vacuümmeters en digitale vacuümdrukschakelaars met NPN/PNP enkel-/dubbelkanaals en spanning/stroom analoge signaaluitgangen, plus diverse connectoren, spoelspanningen en handmatige instelknoppen. Het is vrij van interne bewegende delen voor een onderhoudsvrije continue werking en kan rechtstreeks op roboteindeffectoren worden gemonteerd om de vacuümresponstijd te verkorten. Het wordt op grote schaal toegepast bij het hanteren van meerdere zuignappen van 3C-glaspanelen, plaatwerk, verpakkings- en drukmaterialen en poreuze werkstukken die een stabiele vacuümadsorptie met hoog debiet vereisen.

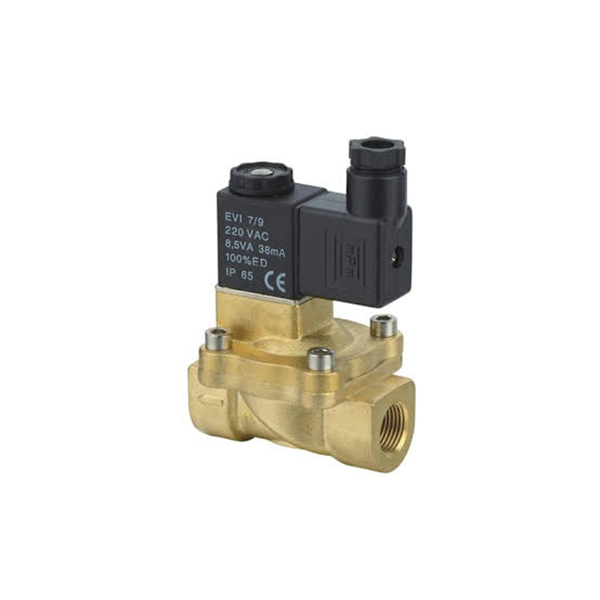

Versie 1｜Officiële productpagina lange tekst (SEO-gericht, ~290 woorden voor onafhankelijke websitedetailpagina) SOLH 2V-serie 2/2-weg koperen vloeistofmagneetkleppen zijn veelzijdige elektromagnetische aan-uitkleppen ontworpen voor universele regeling van perslucht, industrieel water en smeerolie, verkrijgbaar in twee volwassen structurele configuraties: direct werkende 2V025 en membraangestuurde 2V130- en 2V250-varianten. Deze serie is gebouwd met robuuste kleplichamen van gesmeed messing gecombineerd met hoogwaardige afdichtingselementen en levert betrouwbare schakelprestaties, inclusief opstarten zonder druk en pijpleidingregeling met hoog debiet. Het compacte, direct werkende model 2V025 maakt gebruik van een directe elektromagnetische aandrijfstructuur die normale opening mogelijk maakt bij een drukverschil van 0 MPa. Uitgerust met slijtvaste VITON-fluorrubberafdichtingen, is hij bestand tegen zwakke corrosieve media en past hij zich perfect aan lagedrukpijpleidingen, vacuümlussen en microstroomspuit- en koelapparatuur aan. De pilootgestuurde 2V130 en 2V250 vertrouwen op een gemiddeld drukverschil om het membraan aan te drijven, met een opmerkelijk grote stroomcapaciteit en een laag stroomverbruik van de spoel; ze vereisen een minimale opstartdruk van 0,05 MPa en maken gebruik van NBR-nitrilrubberafdichtingen, ideaal voor conventionele water- en persluchtleidingen. Alle versies maken gebruik van geïsoleerde spoelen van klasse B met IP65-indringingsbescherming en een snelle schakelreactie binnen 0,05 seconden. Meerdere bedradingsopties (DIN-aansluiting, losse kabels, indicatielampjes) en overvloedige draadspecificaties variërend van G1/8 tot G1 inch ondersteunen flexibele veldinstallatie. De SOLH 2V-serie wordt op grote schaal ingezet in vacuümregeling, koelwatercircuits van apparatuur, automatische watertoevoer naar ketels, waterinlaat van luchtcompressoren en afsluiting van de hoofdgas-vloeistofpijpleiding en biedt economische, stabiele algemene vloeistofschakeloplossingen voor industriële automatiseringsvloeistofcircuits met een volledig spectrum.

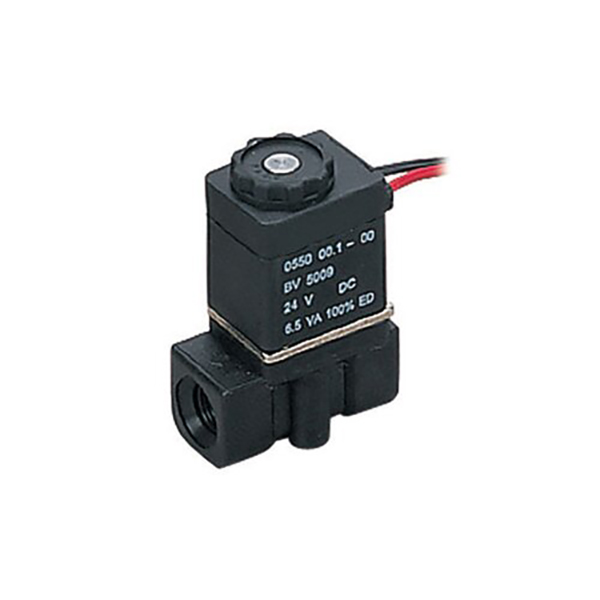

SOLH 2P-serie mini 2/2-weg direct werkende, normaal gesloten magneetventielen maken gebruik van hoogwaardige PA66 nylon technische kunststof kleplichamen, speciaal ontworpen voor goedkope automatische omschakeling met kleine stroom van perslucht, schoon water en smeerolie met lage viscositeit. Dankzij de echte drukloze opstartprestaties kan de klep normaal openen bij een drukverschil van 0 MPa, waardoor de drukafhankelijkheid van voorgestuurde magneetkleppen effectief wordt doorbroken. Deze serie maakt gebruik van een volwassen directe elektromagnetische aandrijfstructuur. Als de stroom is uitgeschakeld, drukt de ingebouwde resetveer de klepkern stevig samen om een ​​volledig gesloten toestand te behouden; wanneer geactiveerd, tilt de elektromagnetische aantrekkingskracht de klepkern snel op om de pijpleiding te geleiden, waarbij de hele schakelactie binnen 0,05 seconde is voltooid voor een ultrasnelle respons. Standaardconfiguratie maakt gebruik van slijtvaste VITON-fluorrubberafdichtingen met uitstekende weerstand tegen olie, water en mild corrosieve media; NBR-nitrilrubberafdichtingen zijn verkrijgbaar als optionele vervanging, afhankelijk van de werkomstandigheden. De spoel bereikt de stof- en waterdichte beschermingsgraad IP65 met klasse B-isolatie, waardoor een stabiele, continue werking in vochtige werkplaatsomgevingen mogelijk is. Met een vaste φ2,5 mm stroomopening en een CV-waarde van 0,23 zijn er twee reguliere draadspecificaties G1/8 en G1/4 beschikbaar, gecombineerd met diverse bedradingsopties, waaronder een standaard DIN-aansluiting, losse kabels en indicatielampjes, samen met universele AC/DC-spanningsopties om aan de wereldwijde bijpassende eisen te voldoen. Lichtgewicht compact ontwerp geschikt voor installatie in compacte apparatuurmodules. Het wordt veel gebruikt in de luchtbronregeling van vacuümgeneratoren, het schakelen van de luchttoevoer van kleine cilinders, microkoelwatercircuits van apparatuur, automatisch spuiten, automatische drainage van luchtcompressoren en kleine bevochtigingssystemen, en dient als een kosteneffectief miniatuurvloeistofregelalternatief voor messing kleppen uit de 2V-serie.

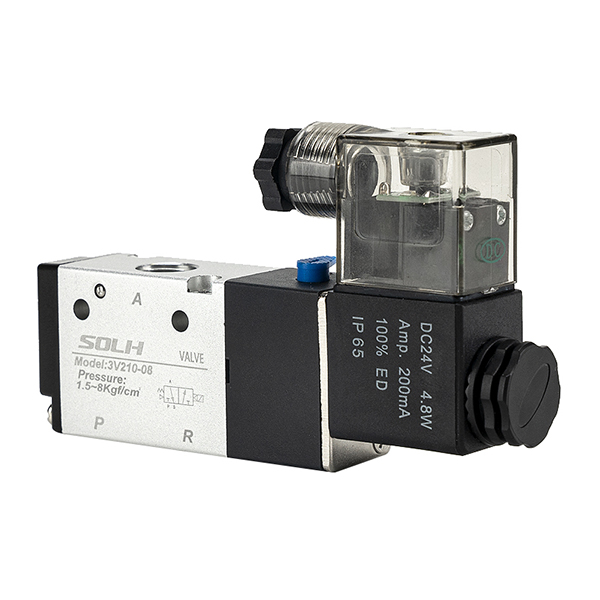

SOLH 3V-serie 3/2-weg pneumatische elektromagnetische directionele regelkleppen zijn ontworpen met zowel direct werkende als pilootgestuurde structuren, op maat gemaakt voor het aandrijven van enkelwerkende veerretourcilinders en het schakelen van vacuümpneumatische circuits. Deze serie is verkrijgbaar in normaal gesloten (NC) en normaal open (NO) configuraties en maakt gebruik van zeer sterke lichtgewicht klepbehuizingen van aluminiumlegering met compacte lay-out, snelle respons en IP65 stof- en waterdichte beschermingsgraad, die fungeert als het standaard kernbesturingscomponent voor kleine en middelgrote pneumatische automatiseringssystemen. De poortindeling volgt universele industriestandaarden: P voor hoofdluchtinlaat, A voor uitvoeringswerkpoort die cilinders of vacuümzuigers verbindt, R voor uitlaatpoort gecombineerd met geluiddempers om het operationele geluid te verminderen. Direct werkende 3V1- en 3V2-varianten ondersteunen een betrouwbare nuldrukstart binnen 0 ~ 0,8 MPa met een schakelreactie van minder dan 0,05 s, perfect geschikt voor lagedrukgasleidingen en scenario's voor vacuümregeling met onderdruk. De voorgestuurde 3V100/3V200/3V300-serie beschikt over een grotere stroomcapaciteit en een lager stroomverbruik van de spoel, waardoor een minimale inlaatdruk van 0,15 MPa vereist is voor stabiel schakelen om te voldoen aan conventionele pneumatische lussen met hoog debiet. Uitgerust met een handmatige override-knop in vingerhoedstijl voor gemakkelijk debuggen ter plaatse tijdens installatie en onderhoud, ondersteunt de hele serie een olievrije werking met stabiele afdichtingsprestaties. Meerdere draadspecificaties, waaronder M5, G1/8, G1/4 en G3/8 zijn optioneel, gecombineerd met reguliere wereldwijde AC- en DC-spanningen en twee bedradingsmodi van DIN-aansluiting en losse kabels. Het kan traditionele 3A-luchtstuurkleppen en 3L-handtrekkleppen direct vervangen zonder structurele aanpassingen. Het wordt op grote schaal ingezet in werkstukklemmechanismen, vacuümadsorptieschakeling, pneumatische vergrendelingsbescherming en inching-controle van kleine actuatoren.

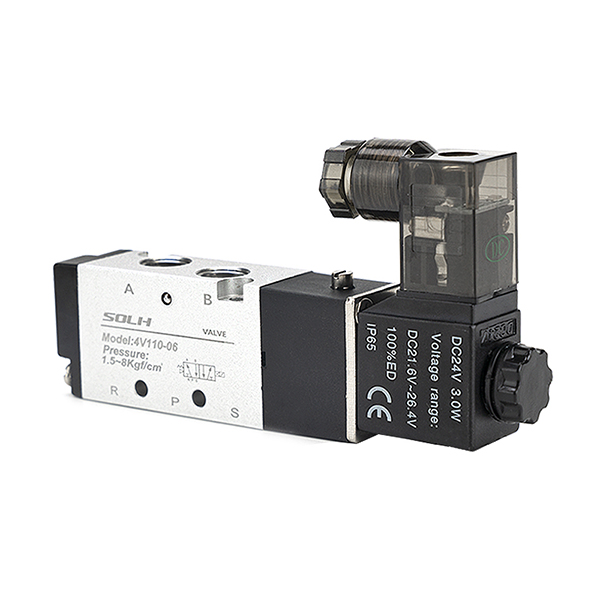

De voorgestuurde pneumatische directionele regelkleppen uit de SOLH 4V-serie zijn mainstream industriële pneumatische componenten die 5/2-weg twee-positie en 5/3-weg drie-positie configuraties dekken, speciaal geoptimaliseerd voor het aandrijven van heen en weer gaande beweging, middenslagpositionering en drukbehoud van dubbelwerkende pneumatische cilinders. Deze serie is voorzien van een zeer nauwkeurige plunjerklepkern en een ingebouwde pilootbedieningsstructuur en beschikt over een lage wrijvingsweerstand, een gevoelige schakelactie en een laag stroomverbruik van de spoel. De serie wordt op grote schaal ingezet in geautomatiseerde assemblagelijnen, verpakkingsmachines, positioneringsarmaturen en algemene pneumatische transmissiesystemen. De lay-out met vijf poorten voldoet aan universele industrienormen: P dient als de belangrijkste luchttoevoerinlaat; A en B zijn twee uitvoeringspoorten die zijn verbonden met de voor- en achterkamers van dubbelwerkende cilinders om het uitschuiven en intrekken te regelen; R en S zijn uitlaatpoorten die zijn geconfigureerd met geluiddempers om het loopgeluid te verminderen. Het 5/2-weg type omvat varianten met elektrische bediening met één spoel en elektrische bediening met dubbele spoel. Kleppen met enkelvoudige elektrische bediening zijn afhankelijk van een veerreset die automatisch terugkeert bij stroomuitval, ideaal voor conventionele heen en weer gaande bewegingen en veiligheidsresettoepassingen. Dubbel-elektrische regelkleppen beschikken over een positiegeheugen zonder veren, waardoor de huidige cilinderpositie na het uitschakelen gestaag wordt vergrendeld voor langdurige positionering en drukbehoud. De 5/3-weg versie met drie standen biedt drie optionele neutrale modi: gesloten midden (Type C) vergrendelt alle poorten voor vergrendeling van de cilinderophanging en valbeveiliging; uitlaatcentrum (Type E) verbindt A/B-poorten met uitlaatkanalen voor drukontlasting en vrij zweven tijdens handmatige inbedrijfstelling; drukcentrum (Type P) voert perslucht naar beide werkpoorten voor bidirectionele gebalanceerde klemming. Beschikbare specificaties variëren van 4V110 tot 4V410 met schroefdraadmaten M5, G1/8, G1/4, G3/8 en G1/2. Uitgerust met IP65 stof- en waterdichte spoelen die reguliere AC- en DC-spanningen ondersteunen, ondersteunt de hele serie een olievrije werking en wordt deze geleverd met een handmatige override-knop voor gemakkelijk testen en onderhoud op locatie. Het is de universele standaard richtingsklep voor reguliere industriële pneumatische automatisering.
