Meertraps vacuümgenerator uit de PBM/PBX-serie

PBM/PBX-serie Mini meertraps vacuümejector met meerdere energie | Stapelbare vacuümgenerator in Piab-stijl

Merk: SOLH van Richge Technology | Ultradunne stapelbare 2-traps Venturi-vacuümgenerator

1. Productoverzicht

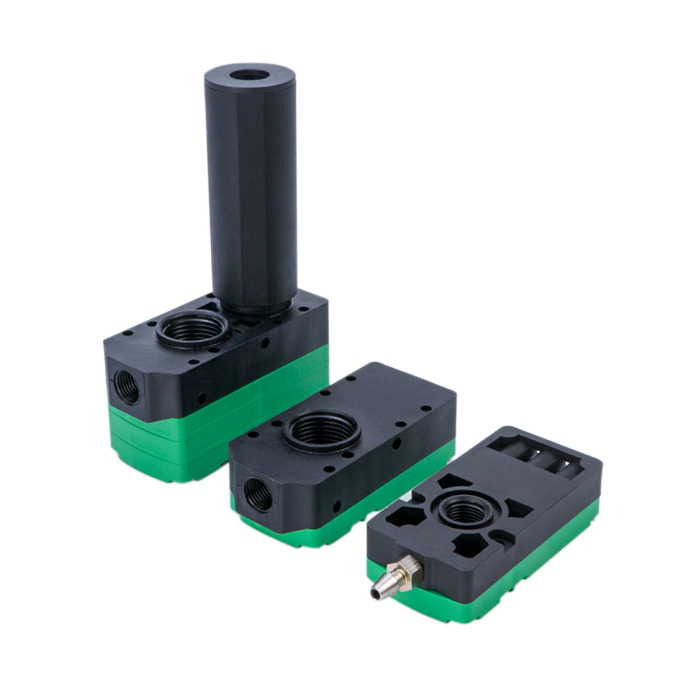

   PBM / PBX zijn mini tweetraps diffunderende meertraps vacuümgeneratoren in Piab-stijl, ook bekend als multi-energie vacuümgeneratoren. Ze hebben een modulair stapelbaar ontwerp met een ultradunne, lichtgewicht behuizing. PBM is een standaard versie met ingebouwde geluiddemper, terwijl PBX een samengesteld extern geluiddempertype is. Er zijn drie functionele versies beschikbaar: Type A ventielloos, Type B met toevoerklep, Type C volledig multi-energie geïntegreerd model.

  Kernpositionering: Compacte voetafdruk, laag luchtverbruik en grote zuigstroom. Ondersteunt het stapelen van meerdere lagen met onafhankelijke bediening voor meerdere zuignappen. Ideaal voor robot EOAT, palletiseren en poreuze werkstukken met schuimzuignappen.

      • PBM Standaard Mini: Ingebouwde geluiddemper, slanke behuizing, laag geluidsniveau, geschikt voor enkelvoudige of gestapelde montage

      • Telefooncentrale X-mini samengesteld type: Verwijderbare externe geluiddempercartridge, hoger eindvacuüm, grotere stroom en betere warmteafvoer, ontworpen voor continu gebruik met hoge cycli

  Grootteklassen: 5 / 10 / 20 / 30. Het getal vertegenwoordigt het equivalente vermogen van de vacuümpomp (0,05 ~ 0,3 kW). Functionele versies: A basis ventielloos, B geïntegreerde toevoerklep, C volledig multi-energiemodel (toevoerklep + breekklep + vacuümdrukdetectie + verstelbare vacuümonderbrekingsklep).

2. Modelcoderingsregel

  Voorbeeld: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM/Telefooncentrale

￮ PBM: Standaard minitype met ingebouwde geluiddemper

￮ Telefooncentrale: Compound X-mini-type met externe geluiddempercartridge

     • 10: Maatcode (5 /10 /20 /30)

￮ 5: Micro kleine stroom, kleine componenten

￮ 10: Kleine tot middelgrote stroom, 3C kleine onderdelen

￮ 20: Bestseller met gemiddelde doorstroming, doos, film en schuimzuignap

￮ 30: Grote stroom, poreuze plaat met groot oppervlak en palletiseren

     • ABC: Functionele versie

￮ A: Basiseenheid zonder kleppen, alleen generatorlichaam, geregeld door een externe magneetklep

￮ B: Uitvoering met enkele klep, ingebouwde magneetklep voor toevoer, optionele drukhoudklep in één richting, natuurlijke vacuümontlading

￮ C: Volledige multi-energieversie, toevoerklep + vacuümbreekklep + digitale vacuümdrukschakelaar + instelbare blaasgasklep

     • K1: Klepcombinatiecode, K1 = Normaal gesloten toevoerklep + Normaal gesloten breekklep

     • 5/6: Spoelspanning: 5=DC24V, 6=DC12V

     • L/M: Specificatie draadkabel

     • FN: Uitgang drukschakelaar (NPN/PNP, unit optioneel kPa/inHg)

  Bestelvoorbeeld: PBM20-C. Definitie: PBM standaard ingebouwde geluiddemper, maat 20, Type C volledig multi-energie model, geïntegreerde toevoer- en breekklep, instelbare vacuümonderbreking en vacuümdetectiealarm.

3. PBM versus PBX-kernverschil

4. Functievergelijking versie ABC

5. Samenvatting van de technische specificaties

  Prestaties bij 0,5 MPa toevoerdruk

6. Selectiegids

  Kies PBM of Telefooncentrale

     • ✅ PBM: Beperkte installatieruimte, robot EOAT, regelmatige intermitterende cyclus, geen uitstekende geluiddemper nodig

     • ✅ Telefooncentrale: Schuimzuignap, poreuze doos, lange continue werking, hoger debiet en vacuüm vereist

  Selecteer versie A / B / C

     • ✅ Versie C Multi-Energie: Robottoepassing, snel afblazen + alarm voor detectie van ontbrekende onderdelen, vermindering van externe kleppen en leidingen (bij voorkeur)

     • ✅ Versie B: Beperkt budget, geen afblaasvacuüm, werkstuk komt vrij door eigen gewicht

     • ✅ Versie A: Vast armatuur met bestaand extern magneetventiel, laagste aanschafkosten

  Stapelbaar spruitstuk (belangrijk voordeel van PBM/PBX)

     PBM5 kan maximaal 16 lagen stapelen; PBM10 ondersteunt maximaal 12 lagen. PBX deelt dezelfde stapelmogelijkheden. Elke laag beschikt over een onafhankelijk vacuümcircuit zonder wederzijdse interferentie, waarbij één hoofdluchttoevoer wordt gedeeld. Beste keuze voor transfer- en multi-nozzlemodules met meerdere stations.

     Materiaal afdichting: NBR voor algemene omstandigheden; FKM voor voedselveilige of zure/alkali-corrosieve omgevingen.

7. Pneumatisch circuit voor type C multi-energiemodel

     Luchtbron → AFC-luchtfilter (olienevel verboden) → AR-drukregelaar → PBM/PBX-C luchttoevoerpoort; Vacuümpoort → ZFC-vacuümfilter → zuignap. Twee DC24V-signaaldraden worden aangesloten op de PLC: één voor vacuümadsorptieregeling, de andere voor instelbare afblaasvacuümonderbreking. Vacuümfeedbacksignaal gebruikt voor detectie van ontbrekende/gevallen werkstukken.

8. Bedieningsopmerkingen

     • De luchttoevoer moet droog en gefilterd zijn, olienevelsmeerapparaat verboden. Olieverontreiniging zal tweetrapssproeiers verstoppen.

     • Het ZFC-vacuümfilter moet in de vacuümleiding worden geïnstalleerd. Stof blokkeert gemakkelijk de spuitmonden en vermindert de zuigkracht.

     • De externe geluiddempercartridge van de PBX moet volledig zijn geïnstalleerd; het verwijderen ervan veroorzaakt extreem hard geluid.

     • Stel het type C-vacuümonderbrekingsgas langzaam af. Bij een te grote opening worden dunne film- en papierwerkstukken weggeblazen.

     • Voor gestapelde verdeelblokken met meerdere units dient u de hoofdluchttoevoerleiding te vergroten om de druk voor alle units te stabiliseren.

     • Brede temperatuurtolerantie; zorg ervoor dat er geen ijsvorming op de luchtbron ontstaat bij lage temperaturen.
