ZH-D-serie vacuümejector met lichaamspoort

ZH-D-serie vacuümejector met lichaamspoort | Eentraps Venturi Vacuümgenerator met directe pneumatische aansluiting

Merk: SOLH van Richge Technology | Volledig mechanisch uitwisselbaar met geïmporteerde vacuümgenerator uit de ZH-serie

1. Productoverzicht

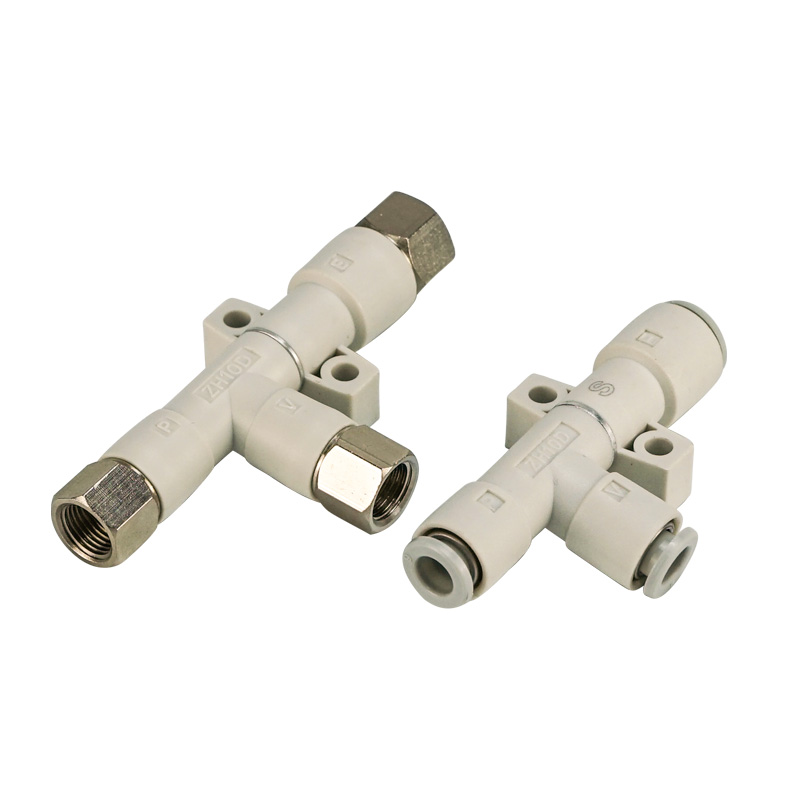

     Het ZH-D-type met body-port is een eentraps venturi-vacuümuitwerper. Drie onafhankelijke poorten, waaronder de SUP-toevoerpoort, VAC-vacuümpoort en EXH-uitlaatpoort, vereisen externe leidingen. Geen ingebouwde geluiddemper in de hoofdbehuizing. Compact en lichtgewicht ontwerp met geïntegreerde spuitmondstructuur van hars, volledig uitwisselbaar met geïmporteerde ZH-series.

  Modelonderscheid

     • ZH-D Type met body-poort: Drie poorten voor externe leidingen, zonder ingebouwde geluiddemper.

     • ZH‑B Boxtype: Uitgerust met geïntegreerde geluiddemper in de behuizing, alleen toevoer- en vacuümpoorten gereserveerd.

  Twee prestatiegraden:

     • S-specificatie (hoogvacuüm): Ultiem vacuüm ‑90 kPa, ideaal voor afgedichte gladde werkstukken.

     • L-specificatie (hoge stroom): Grotere zuigstroom met lager vacuümniveau, voor ademende poreuze werkstukken zoals papier, stof en karton.

  Mondstukboringafdekkingen Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Ondersteuning van meerdere aansluitopties: one-touch fitting, G/Rc-draad, NPT-imperiale draad. Meerdere montageoplossingen: directe schroefbevestiging, montagebeugel en DIN-railinstallatie. Op grote schaal toegepast voor robot-eindeffector- en multi-station moduletoepassingen.

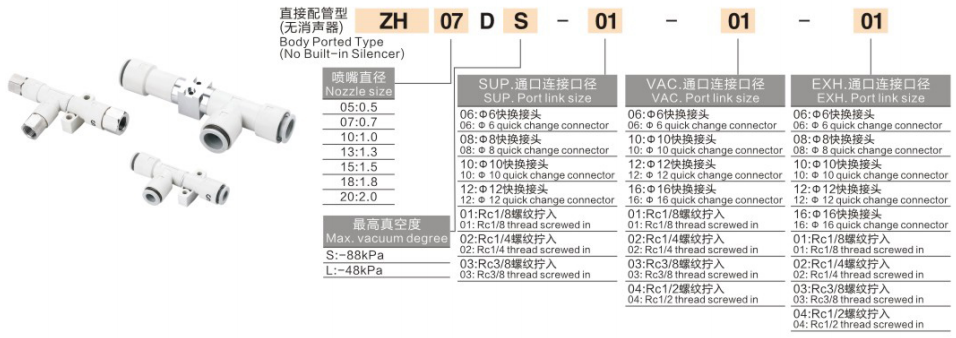

2. Volledige uitleg van modelcodering

Voorbeeldmodel:ZH10DSA‑06‑08‑10

     • ZH: Seriecode van vacuümejector

     • 10: Boringcode spuitmond

     • D/B: Lichaamsvorm. D = type met carrosseriepoort en 3 externe poorten zonder ingebouwde geluiddemper; B = kasttype met geïntegreerde geluiddemper

     • S / L: Vacuümkarakteristiek. S = hoogvacuümtype ultieme ‑90 kPa met matige zuigstroom; L = type met hoog debiet. ZH05-13 uiteindelijk -48kPa; ZH15‑20 ultieme ‑66kPa, grote stroom voor ademende werkstukken

     • A: Lichtgewichtversie van de nieuwe generatie met kortere afmetingen en lager gewicht

     • ‑06‑08‑10: Poortspecificatie(SUP-VAC-EXH). Een getal van twee cijfers staat voor de metrische one-touch-aanpassingsmaat (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 voor G/Rc-schroefdraad; N01/N02 voor NPT imperiale draad.

  Bestelvoorbeeld: ZH13DSA‑08‑10‑10
     ZH vacuümuitwerper met poort in het lichaam, mondstuk Φ1,3 mm, S hoogvacuümkwaliteit, nieuwe A lichtgewicht versie; toevoerpoort Φ8, vacuümpoort Φ10, uitlaatpoort Φ10 one-touch fitting.

3. Kernprestatievoordelen

     • Drie volledig onafhankelijke externe poorten: Aparte SUP-toevoer, VAC-vacuüm en EXH-uitlaatpoorten. Uitlaatgas kan een externe geluiddemper of een gecentraliseerde uitlaatpijp aansluiten. Geschikt voor robot-eindeffector- en module-integratie, vrij van interne ruimtebeperkingen voor de geluiddemper.

     • Lichtgewicht geïntegreerd harsmondstuk: Mondstuk en hoofdgedeelte integraal gegoten voor opmerkelijke gewichtsvermindering, perfect voor snel bewegende EOAT. Nieuwe A-versie verkort lengte en hoogte, gewicht verminderd tot 74%.

     • Dubbele vacuümprestatieopties: S hoogvacuüm voor gladde, afgedichte werkstukken inclusief glas, metaalplaat en kunststof behuizing; L high-flow voor karton, folie, textiel en lekgevoelige materialen voor lekkagecompensatie.

     • Rijke portselecties: Metrische one-touch-fitting, G/Rc-buisdraad en NPT-imperiale draad voor aanpassing van apparatuur op de wereldwijde markt.

     • Gediversifieerde montagemethoden: Directe schroefbevestiging, standaardbeugel, L-vormige beugel en DIN-railmontage voor flexibele indeling.

     • Vereiste voor olievrije werking: Olienevelsmering is verboden, er is alleen drooggefilterde perslucht nodig.

4. Standaard technische specificaties

Prestaties bij 0,5 MPa toevoerdruk (ANR)

Voor L-high-flow variant: hogere zuigstroom onder identieke spuitmondboring met lager eindvacuümniveau.

5. Vergelijkingstabel ZH‑D VS ZH‑B

6. Stapsgewijze selectiebegeleiding

     • S / L-prestatieselectie

 ￮ ✅ S hoogvacuüm (‑90kPa): Gladde, afgedichte werkstukken zoals staalplaat, glas, kunststof behuizing, PCB; kleine lekkage, hoge adsorptiekracht vereist.

 ￮ ✅ L hoge stroom: karton, schuim, film, stof en andere lekgevoelige ademende werkstukken, grote stroom compenseert vacuümlekkage.

     • Keuze van de boring van het mondstuk: Selecteer op basis van het totale adsorptieoppervlak van de zuignap. Een groter mondstuk zorgt voor een hogere zuigstroom en een hoger luchtverbruik. Vermijd een te groot mondstuk om persluchtverspilling te voorkomen.

     • Selectie van poorttype: Metrische one-touch-fitting (06/08/10/12) voor domotica-apparatuur; G-draad / NPT-draad voor overzeese exportmachines.

     • Opmerking over het omgaan met uitlaatgassen voor D-type: D-variant heeft geen ingebouwde geluiddemper. De EXH-uitlaatpoort moet een externe geluiddemper aansluiten, anders zal het geluid extreem zijn; of leid de uitlaatpijp uit de apparatuurkast.

     • Oplossing voor vacuümdetectie: Vacuümejector uit de ZH-serie zonder ingebouwde drukschakelaar. Voeg een externe ZSE-vacuümdrukschakelaar toe als signaalfeedback nodig is.

7. Typische toepassingsscenario's

     • Robot EOAT end-of-arm picking: 3C plastic onderdelen, verwerking van PCB's en batterijplaten

     • Verpakkingsindustrie: ophaling van karton, film en papier

     • Ontvormen van kleine onderdelen voor een spuitgietrobot

     • Multi-parallelle vacuümmodule voor synchrone adsorptie met meerdere zuignappen

     • Automatiseringsstations die gecentraliseerde uitlaatgassen vereisen buiten de behuizing van de apparatuur

8. Beschrijving van het standaard pneumatische schakelschema

     ZH-D standaardcircuit met lichaamspoort: AFC-luchtbronfilter (olieneveleenheid verboden) → 3/2 magneetventiel → SUP-toevoerpoort van ZH-D; VAC-vacuümpoort verbindt het ZFC-vacuümfilter en vervolgens met de zuignap; EXH-uitlaatpoort verbindt externe geluiddemper of uitlaatslang die naar buitenapparatuur wordt geleid.

9. Belangrijke opmerkingen over de bediening

     • Een olienevelsmeerapparaat is ten strengste verboden. Vervuilende olie zal de kleine mondstukopening verstoppen, waardoor de zuigkracht afneemt of een volledige uitval ontstaat. Voor luchtbronbehandeling mag alleen een luchtfilter worden gebruikt.

     • ZFC inline vacuümfilter moet aan de vacuümzijde worden geïnstalleerd. Het binnendringen van stofdeeltjes zal leiden tot verstopping van de spuitmonden.

     • Voor de ZH-D uitwerper met body-port moet de EXH-uitlaatpoort zijn uitgerust met een geluiddemper om overmatig geluidsniveau te voorkomen.

     • Aanbevolen toevoerdruk: 0,4‑0,5 MPa. Langdurig continu gebruik onder de volledige 0,6 MPa wordt niet aanbevolen.

     • Minimaliseer de slanglengte tussen vacuümejector en zuignap, verklein het pijpleidingvolume voor een snellere vacuümrespons.
