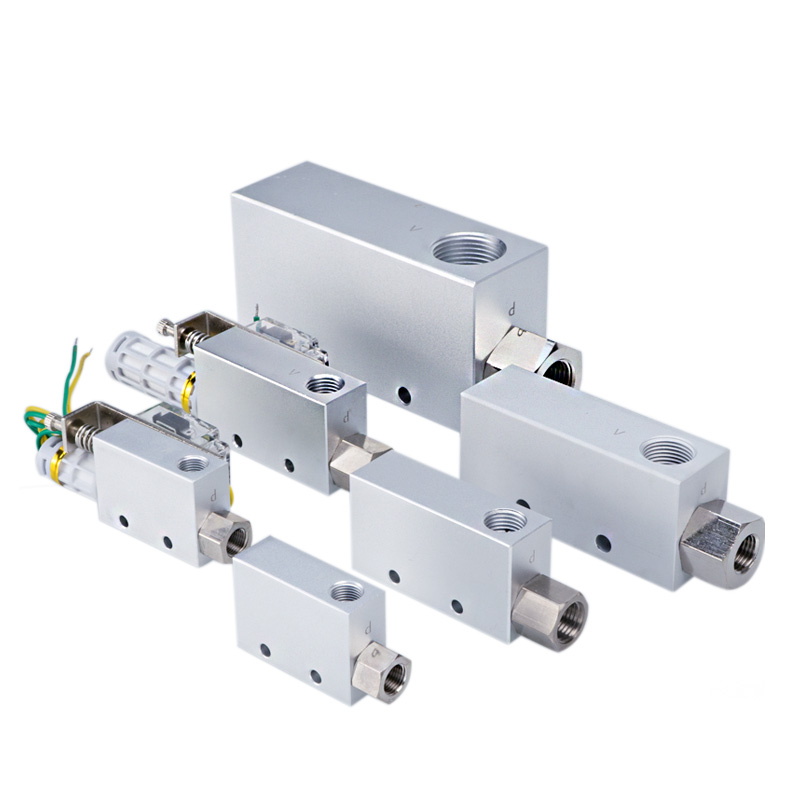

Merk: SOLH van Richge Technology | Directe vervanging voor CONVUM vacuümgenerator
CONVUM is een gerenommeerde Japanse fabrikant van vacuümsystemen, beroemd om geïntegreerde, modulaire en zeer betrouwbare vacuümejectoren. De SOLH-vervangingsversie erft zijn klassieke structuur en naamgevingssysteem. Het is de reguliere keuze voor 3C-elektronica en robotautomatisering.
Voorbeeld:CV-10HS-MD
• CV: Seriecode voor vacuümejector in Convum-stijl
• 15/10/20/25/30: Mondstukgrootte. Groter getal = hoger debiet en zuigkracht
• HS / LS: Prestatieklasse
￮ HS: Hoogvacuümtype, hoog vacuümniveau voor zware en afgedichte werkstukken
￮ LS: Type met hoog debiet, groot inlaatdebiet voor poreuze/lekkende toepassingen
• M: Standaard geluiddemper (geluid 80-85dB)
• D: Hoogwaardige geluiddemper (laag geluidsniveau 58-65dB)
• CK: Uitgerust met vacuümdrukschakelaar (signaalfeedback)
• Weet niet: Drukschakelaar + 1m kabel
• K25L: Ingebouwd DC24V-magneetventiel voor automatisch vacuüm AAN/vrijgave
3.1 Basisversie (zonder geluiddemper)
|
Model |
Prestatietype |
Sollicitatie |
|
CV-10HS/15HS/20HS/25HS/30HS |
Hoog vacuüm, geen geluiddemper |
Kostengevoelige toepassingen, geen geluidseis |
|
CV-10LS/15LS/20LS/25LS/30LS |
Hoge doorstroming, geen geluiddemper |
Poreuze/lekkende werkstukken, geen geluidseis |
3.2 Geluiddemperversie (standaard / laag geluidsniveau)
|
Model |
Geluiddempertype |
Geluidsniveau |
|
CV-10HS-M/15HS-M/20HS-M/25HS-M/30HS-M |
Standaard geluiddemper |
80-85dB |
|
CV-10HS-MD/15HS-MD |
Krachtige geluiddemper |
58-65dB |
|
CV-10LS-M/15LS-M/20LS-M/25LS-M/30LS-M |
Standaard geluiddemper |
80-85dB |
|
CV-10LS-MD/15LS-MD |
Krachtige geluiddemper |
58-65dB |
3.3 Versie drukschakelaar (met signaalfeedback)
|
Model |
Configuratiebeschrijving |
|
CV-10HSCK-MD / 15HSCK-MD |
Hoge geluiddemper + vacuümdrukschakelaar |
|
CV-20HSCK / 25HSCK / 30HSCK |
Standaard geluiddemper + vacuümdrukschakelaar |
|
CV-10HSDK /15HSWeet niet |
Hoge geluiddemper + drukschakelaar + 1m kabel |
3.4 Versie met magneetventiel (automatisch vacuüm en pauzevacuüm)
|
Model |
Configuratiebeschrijving |
|
CV-10HS-K25L /15HS-K25L |
Ingebouwde DC24V-magneetklep, geen drukschakelaar |
|
CV-10HSCK-K25L /15HSCK-K25L |
Magneetventiel + drukschakelaar, geïntegreerde bediening |
|
Item |
HS Hoogvacuümtype |
LS-type met hoog debiet |
|
Vacuümgraad |
Hoog (-90~-93kPa) |
Gemiddeld (-85~-90kPa) |
|
Zuigstroom |
Medium |
Hoog (~+20% hoger debiet vergeleken met HS van dezelfde grootte) |
|
Geschiktheid van het werkstuk |
Zware onderdelen, afgedichte componenten, metalen werkstukken |
Poreuze werkstukken, plaat, glas, hoge lekbelasting |
|
Typisch model |
CV-15HS |
CV-15LS |
1. Selecteer eerst de spuitmondgrootte
￮ Kleine zuignap / licht werkstuk: serie 10 /15
￮ Middelgrote zuignap / normaal werkstuk: 20-serie
￮ Grote zuignap/plaat/glas: 25/30 serie
2. Selecteer prestatietype
￮ Sterke zuigkracht en voorkom vallen: kies HS
￮ Hogere doorstroming en snellere keuze: kies LS
3. Selecteer optionele accessoires
￮ Geluidsgevoelige werkplaats: kies voor een krachtige D-demper
￮ Vacuümfeedbacksignaal nodig: kies CK-drukschakelaar
￮ Automatisch vacuüm / vrijgave: kies K25L ingebouwde magneetklep
• 1:1 uitwisselbaar met CONVUM: montageafmetingen, poortinterface en prestaties volledig compatibel, directe drop-in vervanging.
• Volledig configuratieportfolio: basisunit, klep geïntegreerd, opties voor drukschakelaar en geluiddemper, one-stop-oplossing.
• Uitstekende kostenprestaties: prijs is 1/3 ~ 1/2 van het geïmporteerde origineel, ideaal voor verlaging van de machinekosten bij massaproductie.
• Optie voor laag geluidsniveau beschikbaar: versie met hoge geluiddemper tot 58 dB voor een stille werkplaatsomgeving.
• Onderhoudsvrij ontwerp: geen bewegende delen, lange levensduur, geschikt voor 24 uur continu gebruik.
