KQ2V-serie pneumatische insteekfittingen

SOLH KQ2V-serie pneumatische push-in L-aftakfittingen | SMC KQ2V-equivalent

Merk: SOLH van Richge Technology | KQ2V One-Touch pneumatische L-connectorfamilie

1. Productoverzicht

     De SOLH KQ2V-serie bestaat uit L-type push-in pneumatische fittingen met buitendraad en meerdere aftakvarianten. Ontworpen voor luchtbrondistributie en verandering van pijpleidingrichting in pneumatische circuits. Volledig uitwisselbaar met de SMC KQ2V-serie. Gemaakt met een witte technische kunststof behuizing en vernikkelde messing draad. Snelle montage zonder lijm. Compatibel met PU- en PA-pneumatische slangen. Op grote schaal toegepast in automatiseringsmachines, vacuüm pick & place en cilinderleidingsystemen.

  Vijf submodellen voor verschillende lay-outvereisten:

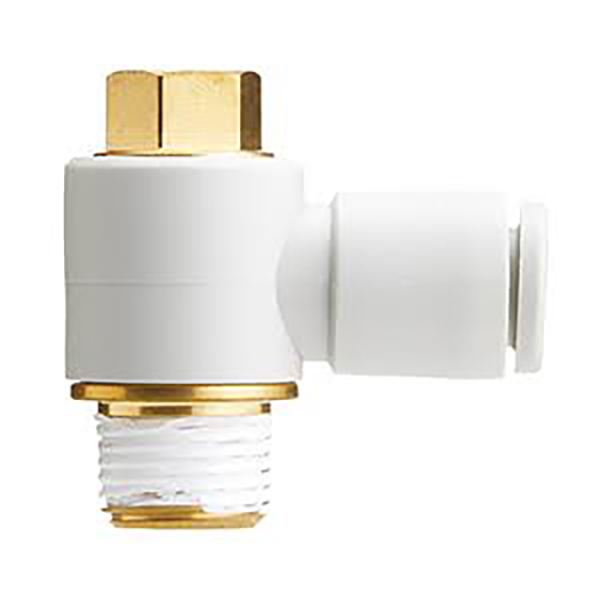

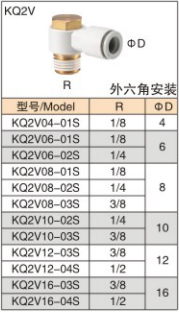

     KQ2V: Standaard L-type enkele uitlaat, externe zeskantmontage, 1-in-1-uit

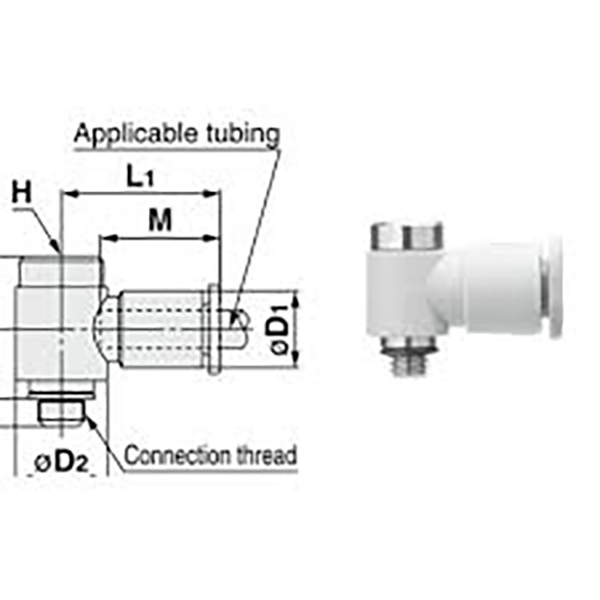

     KQ2VS: Standaard L-type enkele uitlaat, interne zeskantige montage, 1-in-1-uit

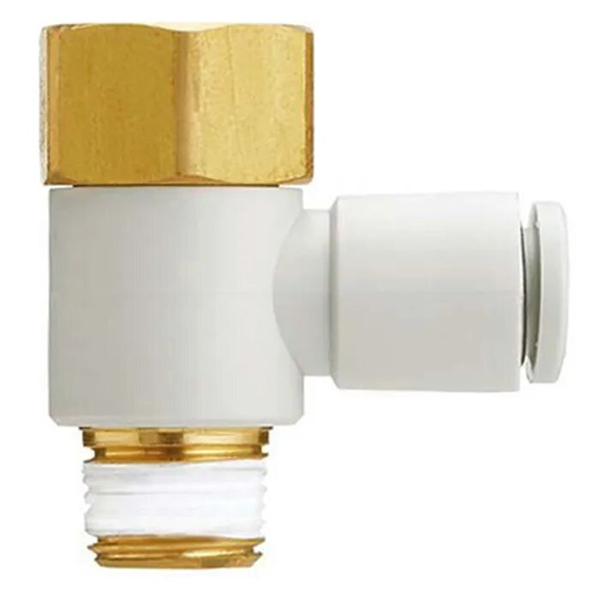

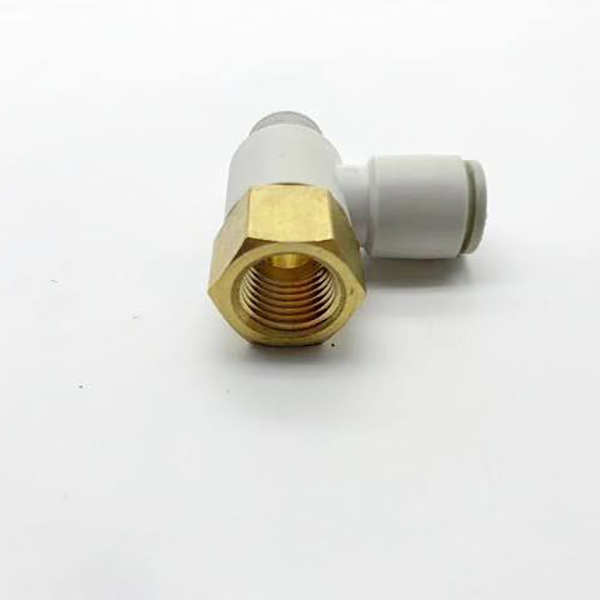

     KQ2VF: Cascadeerbare L-fitting, mannelijke R-draad + vrouwelijke Rc-draad, serieschakeling beschikbaar, 1-in 1-uit

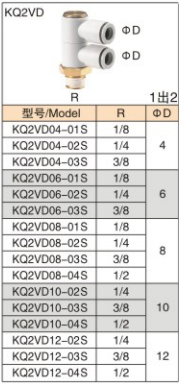

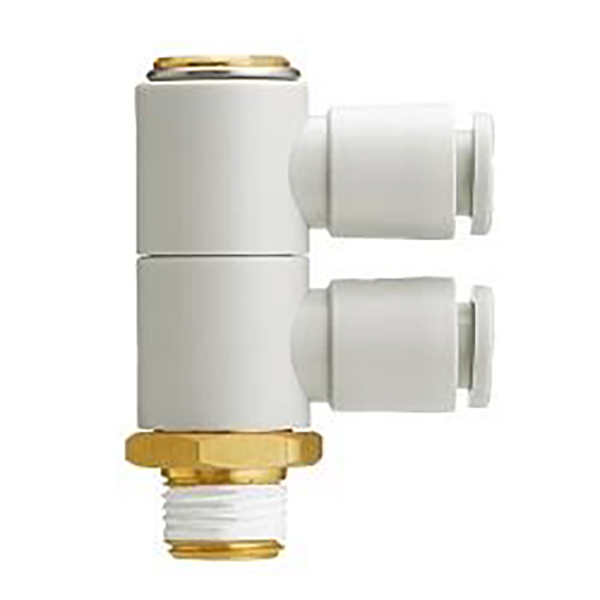

    KQ2VD: Verticale 1-op-2 aftakking, één inlaat met buitendraad, twee slanguitlaten met gelijke diameter

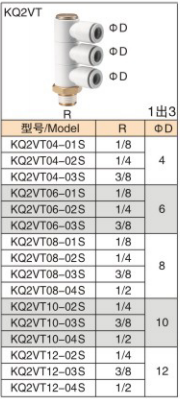

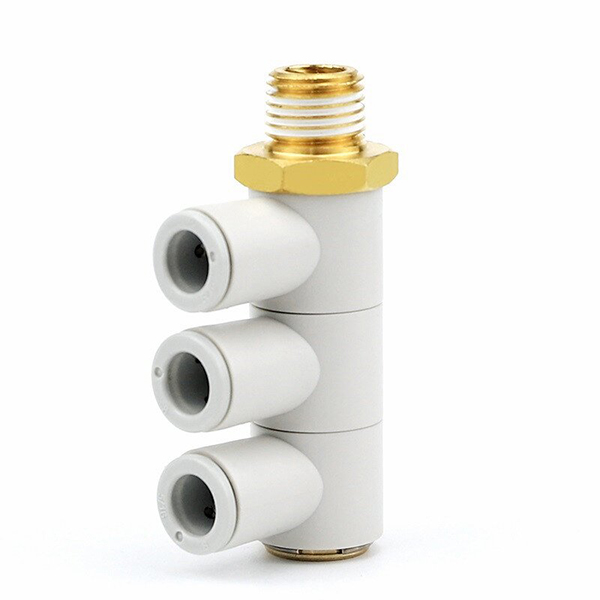

     KQ2VT: Verticale 1-op-3 aftakking, één inlaat met buitendraad, drie slanguitlaten met gelijke diameter

2. Uitleg van modelcode

  Voorbeeld: KQ2VD04-01S

      KQ2V = Basiscode serie

      D  T / S / F = Structuurachtervoegsel

     D: 1-op-2 verticale tak

     T: 1-op-3 verticale tak

     S: Interne zeskantige L-elleboog

      F: Cascadeerbare L-elleboog

     Geen achtervoegsel: externe zeskantige standaard L-elleboog

     04 = Buitendiameter buis ΦD: 4 mm

     01S = Buitendraad R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

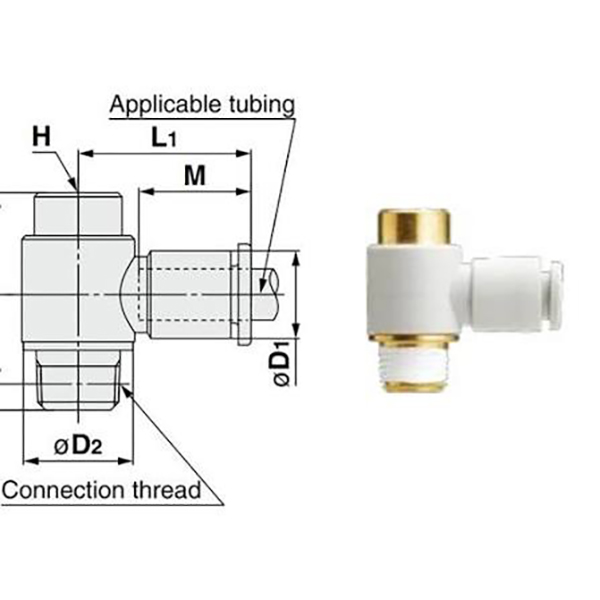

3. Specificatieoverzichtstabel

4. Materiaal- en bedrijfsomstandigheden

5. Kenmerken van submodellen

     • KQ2V (externe zeskantige L-elleboog): Standaard L-elleboog met extern zeskantig draaduiteinde voor aandraaien met sleutel. Meest gebruikte basistype, ondersteunt max. Φ16 grote buizen.

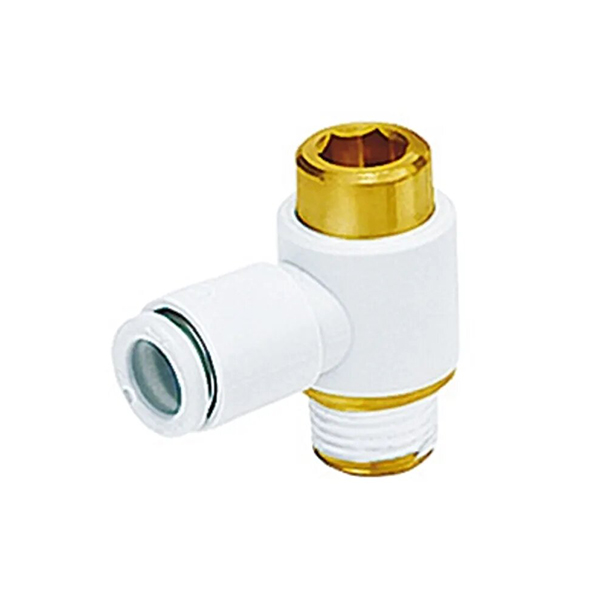

     • KQ2VS (interne zeskantige L-elleboog): Verzinkboring interne zeskant bij draadpoort. Ontworpen voor beperkte, smalle installatieruimte. M5-variant met kleine schroefdraad past bij miniatuurcilinders.

     • KQ2VF (cascadeerbare L-elleboog): Uitgerust met mannelijke R-draad en vrouwelijke Rc-draad. Er kunnen meerdere fittingen in serie worden aangesloten voor meerpadvertakkingen, waardoor er minder verdeelblokken nodig zijn.

     • KQ2VD (verticale 1-op-2-tak): Luchtinlaat met enkele schroefdraad, verticaal opgesplitst in twee gelijke buisuitlaten. Compacte 1-in-2-uit luchtverdeling, vermindert het totale aantal fittingen.

     • KQ2VT (verticale 1-naar-3-tak): Luchtinlaat met enkele schroefdraad, verticaal opgesplitst in drie gelijke buisuitlaten. Mini-luchtverdeelstuk, vaak gebruikt voor luchtverdeling met meerdere zuignappen in de automatisering.

6. Installatie-instructies

     •  Snij het buisuiteinde loodrecht en vlak af. Steek de slang recht in de fitting totdat u een “klik” hoort om de vergrendeling te bevestigen.

     •  Verwijderen van de slang: Druk op de witte ontgrendelingskraag op de fitting en trek de slang tegelijkertijd naar buiten.

     •  Wikkel PTFE-tape om de schroefdraad. Draai alleen vast op het zeskantige gedeelte; oefen nooit torsie uit op de plastic behuizing om scheuren te voorkomen.

     •  Zorg bij de KQ2VF-serie in seriële aansluiting voor een goede schroefdraadafdichting om luchtlekkage te voorkomen.

7. Toepassingsscenario's

     • Automatisering machines

     • Robotachtige vacuümzuignapsystemen

     • Luchtbronverdeling voor pneumatische cilinders

     • Pneumatische circuits op productielijnen

     • Verpakkingsmachines en luchtcircuits voor testopstellingen
