I Type enkele gaffelverbinding voor cilinderstanguiteinde

I Type enkele gaffelverbinding voor cilinderstanguiteinde | Pneumatische cilinder I Gaffelconnector

Merk: SOLH van Richge Technology | Standaard cilinderzuigerstanguiteinde, gaffelfitting met één oor

1. Productoverzicht

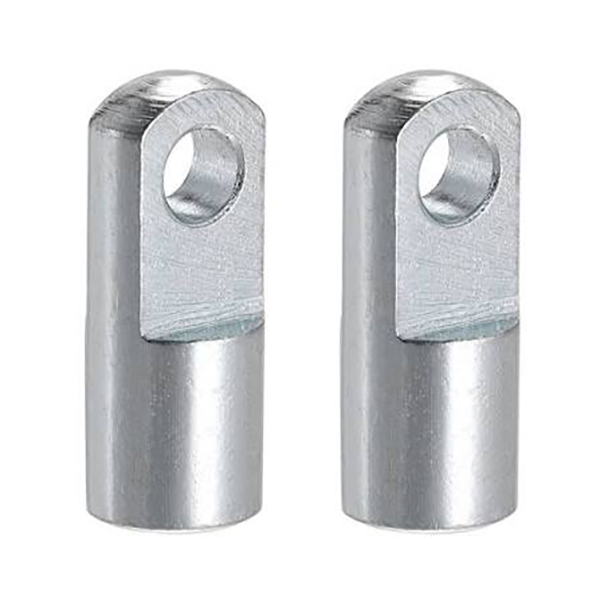

     I-type verbinding, ook bekend als cilinderzuigerstang enkele oor / U-gaffelconnector, wordt gebruikt voor een scharnierende verbinding tussen cilinderzuigerstang en belastingen. Het maakt een schommeling van ±5° binnen één vlak mogelijk. Dankzij de eenvoudige installatie en uitstekende trek- en drukweerstand is dit de meest voorkomende eindfitting voor standaard pneumatische cilinders.

2. Structuur en belangrijkste kenmerken

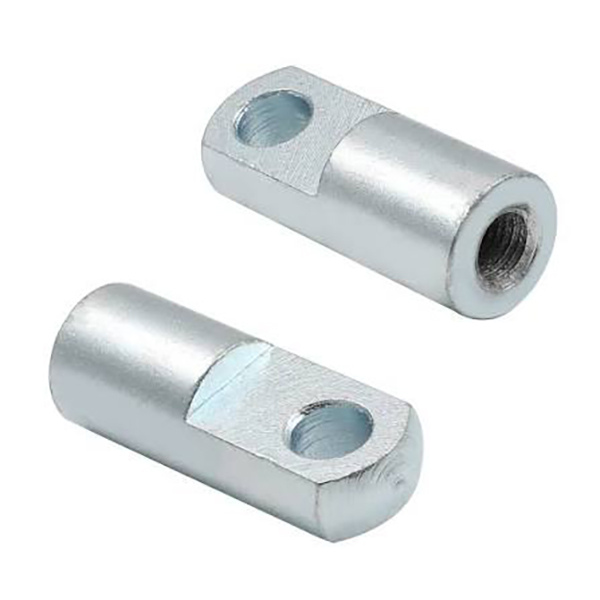

     • Profiel: Cilindrisch lichaam met enkel oorgat (U-vormige opening); binnendraad aan de staart om op de zuigerstang te schroeven.

     • Functie: Goedkoop scharnierend alternatief voor Y-type gaffel en stangkoplager; kleine hoekbeweging compenseert uitlijnfouten tijdens de installatie.

     • Materiaal: Koolstofstaal (zwart/vernikkeld), gietijzer, roestvrij staal. Voor het pingat zijn bijpassende pin en splitpen vereist.

     • Vergelijkingsvoordeel: Goedkoper dan zwevende voeg; hogere stijfheid en groter draagvermogen dan stangkoplagers.

3. Modelnaamgevingsconventie

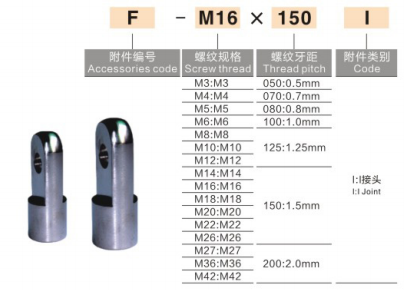

  1) AirTAC-standaard: F-M10×1,25I: F = accessoire, M10×1,25 = draadspecificatie, I = I-type gaffel

  2) SMC-standaard (MBB / CA2 / CS1-serie)

     • I-32: I-type gaffel voor cilinder met een boring van 32 mm

     • CA2-40-I: CA2-serie, boring van 40 mm, I-type verbinding

  3) Algemene binnenlandse markering: I-M16×1.5: Draad M16×1.5, geschikt voor cilinders met een boring van 50/63 mm

4. Tabel met specificaties en cilinderboringen

5. Installatierichtlijnen

  1. Schroef de binnendraad van de I-type gaffel op de buitendraad van de zuigerstang en draai vast om losraken tegen te gaan. Anaerobe draadborging is optioneel.

  2. Lijn het oorstuk aan de lastzijde uit met het enkele oorgat van het I-gewricht, steek de pen erin en installeer splitpennen aan beide uiteinden om te voorkomen dat de pen eruit valt.

  3. Toepassing: trekbelasting, lineaire geleiding, kantelmechanisme. Niet aanbevolen voor swingtoepassingen met hoge snelheid/hoge frequentie (bij voorkeur stangkoplager).

6. Algemeen vervangingsmodel Snelle referentie

     • Boring van 32 mm: F-M10×1.25I / I-32

     • Boring van 40 mm: F-M12×1.25I / I-40

     • Boring 50/63 mm: F-M16×1.5I / I-50/63

     • Boring 80/100 mm: F-M20×1.5I / I-80/100

7. Vergelijking: I-type versus Y-type versus drijfstanglager versus zwevende verbinding
