Gedetailleerde inleiding tot de Richge Technology-aardingsschakelaar voor hoogspanning binnenshuis

    Gebaseerd op de zakelijke basis van Richge Technology op het gebied van accessoires voor hoogspanningsschakelapparatuur (voorheen gericht op hoogspanningsisolatieonderdelen, aardingsschakelaarcomponenten, enz.), worden de hoogspannings-aardingsschakelaarproducten voor binnenshuis gepositioneerd als kernveiligheidsuitrusting voor energiesystemen met spanningsniveaus van 12 kV ~ 40,5 kV. Ze worden voornamelijk gebruikt in binnenstations, stroomverdeelkamers en hoogspanningsschakelapparatuur om te voldoen aan de aardingsbeschermingsbehoeften tijdens onderhoud van apparatuur. De producten voldoen aan industrienormen zoals T/ZZB 2173-2021 "12kV~40.5kV Indoor High-Voltage AC Grounding Switch". Hieronder volgt een gedetailleerde introductie van de kernafmetingen van het product:

I. Productoverzicht en kernpositionering

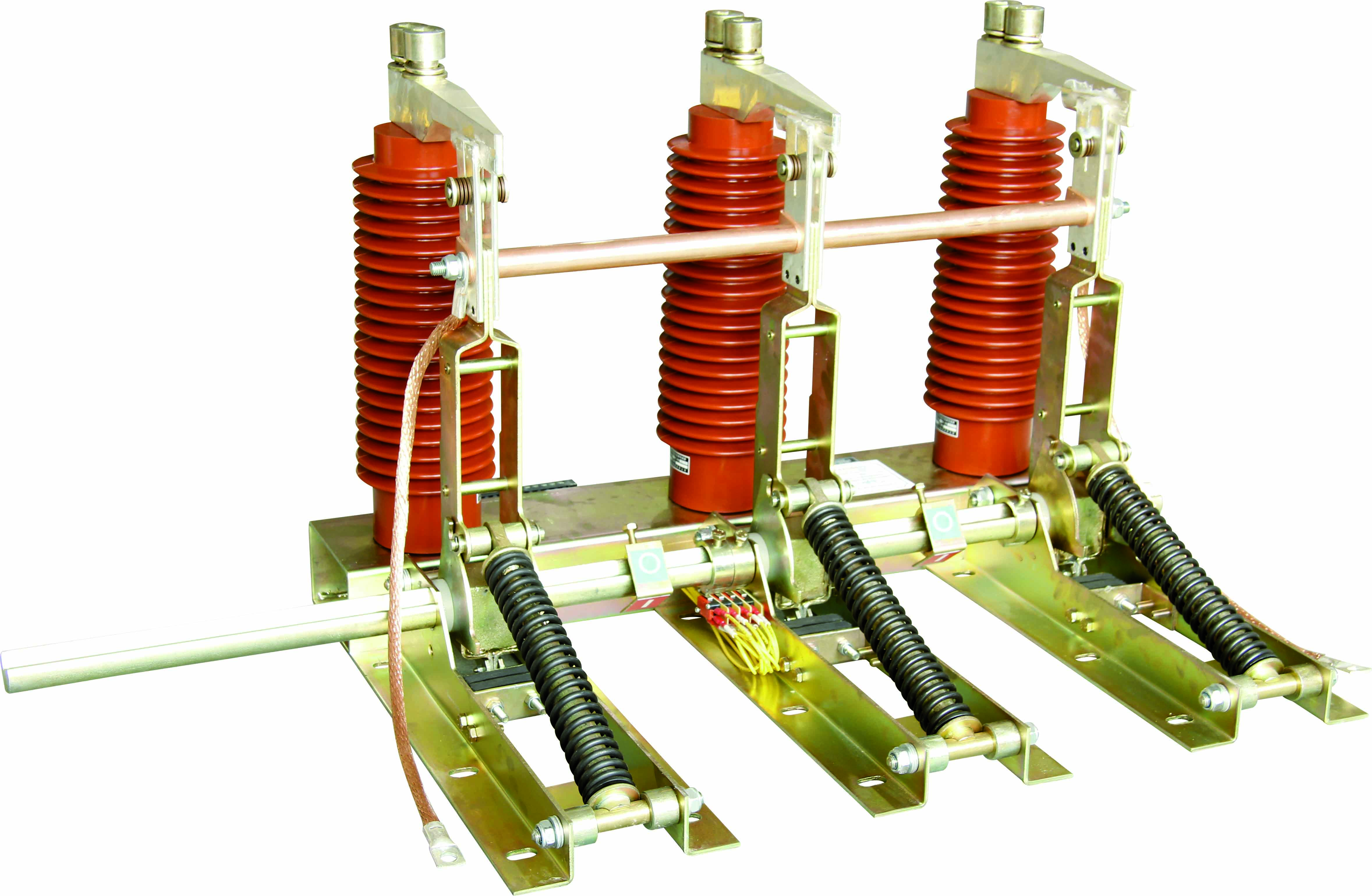

    De Richge hoogspannings-aardingsschakelaar voor binnenshuis is een mechanisch veiligheidsaardingsapparaat, geclassificeerd als een scheidingsschakelaar. De kernfunctie ervan is het vormen van een betrouwbaar aardcircuit tussen de te onderhouden apparatuur en het elektriciteitsnet tijdens het onderhoud van hoogspanningsapparatuur (zoals stroomonderbrekers, transformatoren, schakelapparatuur), het vrijgeven van restladingen en het bieden van een "voor de hand liggend ontkoppelingspunt" om persoonlijke elektrische schokken of schade aan apparatuur veroorzaakt door onverwachte stroomvoorziening te voorkomen.

• Spanningsdekking: 12 kV, 24 kV, 40,5 kV (aangepast aan reguliere middenspanningssystemen voor binnenshuis);

• Frequentieaanpassing: 50 Hz (compatibel met de normen voor binnenlandse elektriciteitssystemen);

• Kernvoordelen: Vorm technische synergie met Richge hoogspanningsschakelaaraccessoires (zoals isolatiezuilen, bedieningsmechanismen), met compacte structuur, flexibele werking en weerstand tegen zware omstandigheden (aangepast aan complexe scenario's binnenshuis, zoals stof-, temperatuur- en vochtigheidsschommelingen).

II.Belangrijkste technische parameters (voldoet aan de T/ZZB 2173-2021-norm)

    Volgens de spanningsniveauclassificatie worden de belangrijkste technische parameters weergegeven in de volgende tabel, die ook voldoen aan de basisvereisten van GB/T 1985-2014 "High-Voltage AC Isolating Switches and Grounding Switches":

III. Structureel ontwerp en werkingsprincipe

3.1 Kernstructuur (modulair ontwerp voor eenvoudige installatie en onderhoud)

    Verwijzend naar de volwassen industriële architectuur en gecombineerd met de procesvoordelen van Richge, bestaat het product voornamelijk uit de volgende componenten:

• Beugel: gevormd door koudbuigen en lassen van dunne stalen platen, met anticorrosiebehandeling van het oppervlak (galvaniseren/spuiten) om structurele sterkte te garanderen;

    Verwijzend naar de volwassen industriële architectuur en gecombineerd met de procesvoordelen van Richge, bestaat het product voornamelijk uit de volgende componenten:

• Statisch contact: met flensmesontwerp, dat samenwerkt met de schotelveer om betrouwbaar contact te bereiken en losse verwarming te voorkomen;

• Bedieningsmechanisme: Ondersteunt handmatige/elektrische dubbele modi (elektrisch model bevat motoraandrijfeenheid), geïntegreerd met energieopslagstructuur met drukveer;

• Isolatiecomponenten: Epoxyharsisolatoren maken gebruik van het automatische compressiegietproces van APG (hoge isolatiesterkte, lage gedeeltelijke ontlading);

3. Elektrische bedrading: De stuurlijnaansluiting van het elektrische model moet voldoen aan het spanningsniveau (zoals AC220V/DC220V) en het aanhaalmoment van de bedradingsterminals voldoet aan de vereisten van de handleiding;

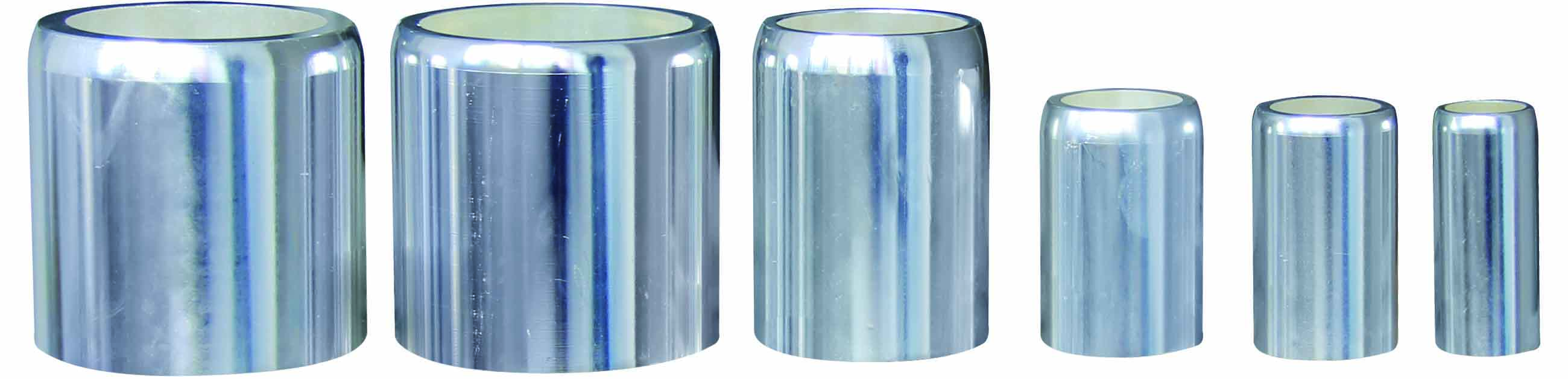

• Hulpcomponenten: Geleidende huls (isolatie-isolatie), flexibele verbinding (compensatie van installatiefouten), positiesensor (feedback bij openen en sluiten).

3.2 Werkingsprincipe (aangedreven door drukveerenergieopslag, onafhankelijk van handmatige bedieningssnelheid)

(1) Sluitingsoperatie

1. Bedien het bedieningsmechanisme handmatig/elektrisch, het koppel wordt overgebracht naar de hoofdas, waardoor het weerstandskoppel wordt overwonnen om de krukarm te laten draaien;

2. De bedieningsstang van het aardmes gaat door het dode punt van de drukveer en de drukveer geeft onmiddellijk energie vrij om het aardmes snel te laten sluiten;

3. Nadat het aardmes op zijn plaats is gesloten, staat het via de schotelveer in nauw contact met de statische contactflens om een ​​betrouwbaar aardcircuit te vormen.

(2) Openingsoperatie

1. Het bedieningsmechanisme past een omgekeerd koppel toe en de hoofdas overwint het hoofdkoppel en de veerkracht om de krukarm achteruit te laten draaien;

2. De drukveer van het aardmes gaat opnieuw door het dode punt om de energieopslag te voltooien (voorbereiding op de volgende sluiting);

3. Na het op zijn plaats openen voldoet de openingsafstand aan de standaardvereisten en vormt een duidelijke elektrische isolatie.

IV. Kernfuncties en toepassingsscenario's

4.1 Kernveiligheidsfuncties

1. Geforceerde vergrendelingsbeveiliging: Realiseer mechanische/elektrische vergrendeling met de hoofdschakelaar van hoogspanningsschakelaars (wanneer de hoofdschakelaar niet is geopend, kan de aardingsschakelaar niet worden gesloten; wanneer de aardingsschakelaar gesloten is, kan de hoofdschakelaar niet worden gesloten) om verkeerde bediening te voorkomen;

2. Vrijgeven van resterende lading: Ontlaad snel resterende ladingen in de apparatuur na aarding om elektrostatische schokken tijdens onderhoud te voorkomen;

3. Kortsluitvermogen: Klasse E2-prestaties kunnen omgaan met plotselinge kortsluitfouten tijdens onderhoud om doorbranden van apparatuur te voorkomen;

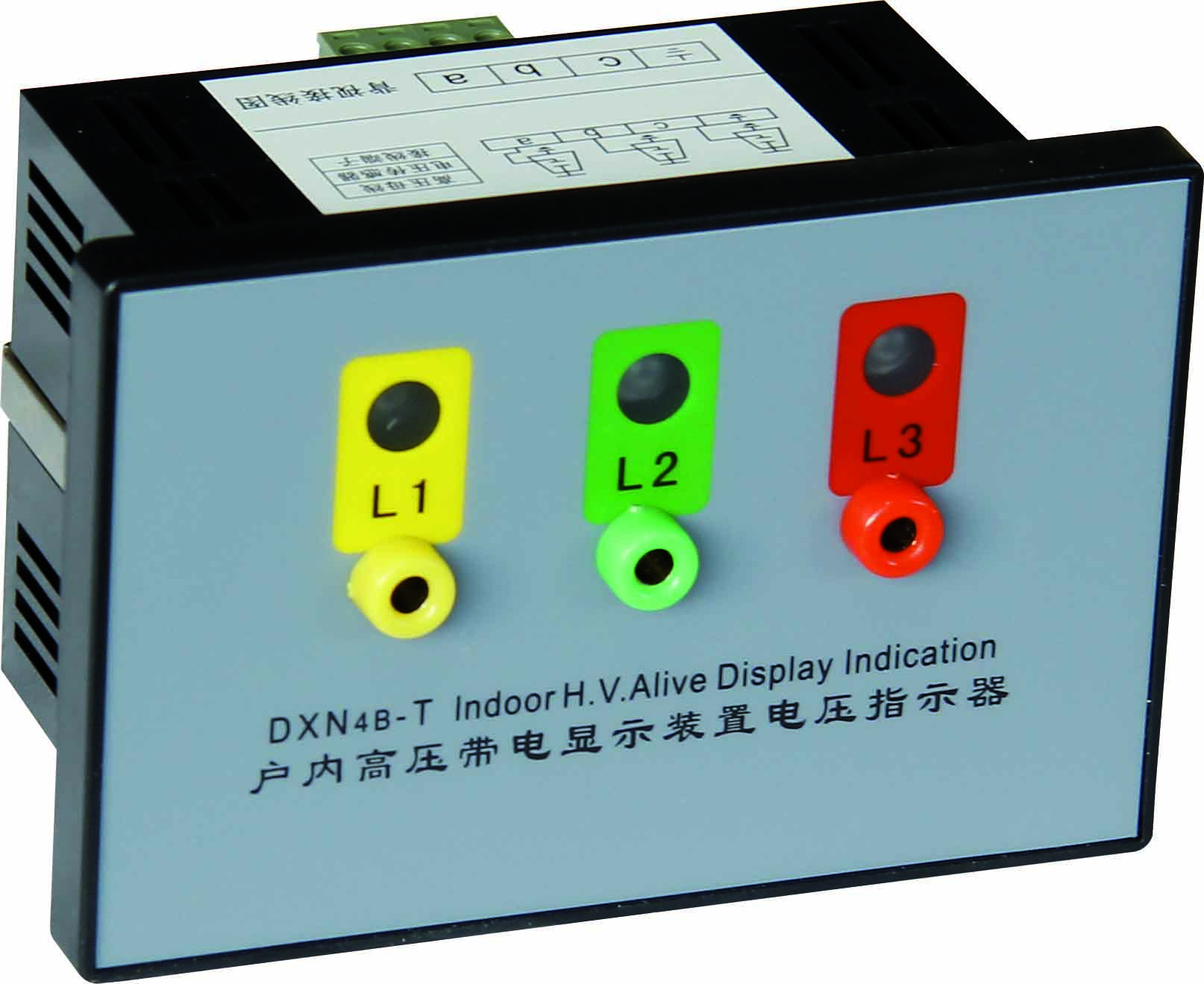

4. Statusvisualisatie: Uitgerust met mechanische positie-indicatie (duidelijke openings-/sluitmarkeringen), optioneel live-weergaveapparaat (in overeenstemming met de DL408-91-voorschriften).

4.2 Typische toepassingsscenario's

• Binnenstations: gebruikt met 12 kV~40,5 kV-stroomonderbrekers en scheidingsschakelaars voor aarding van rail- en transformatoronderhoud;

• Matching hoogspanningsschakelapparatuur: Vorm "hoog-laagspanningsynergie" met Richge laagspanningsschakelapparatuuraccessoires, aangepast aan MNS, GCS en andere kasten, als onderhoudsaardingscomponenten voor uitgaande kasten en meetkasten;

• Industriële stroomdistributiesystemen: onderhoudsbescherming voor hoogspanningsapparatuur (zoals hoogspanningsmotoren, gelijkrichterkasten) in grote fabrieken en elektriciteitscentrales die eigendom zijn van mijnen;

• Nieuwe energiescenario's: Veiligheidsaarding van stroomdistributieapparaten binnenshuis (zoals 35kV-schakelapparatuur) in boosterstations voor fotovoltaïsche/windenergie.

V. Installatie- en onderhoudspunten

5.1 Belangrijkste installatievereisten

1. Aanpassing van de fundering: de vlakheidsfout van het installatieoppervlak ≤1 mm/m en de weerstand van de aardingslus ≤0,5Ω (moet betrouwbaar worden aangesloten op het aardingsnet van het station);

2. Interlock-samenwerking: Zorg ervoor dat het vergrendelingsmechanisme met de hoofdschakelaar van het schakelapparaat soepel werkt zonder vast te lopen (het wordt aanbevolen om originele Richge-vergrendelingsaccessoires te gebruiken voor een betere compatibiliteit);

3. Elektrische bedrading: De stuurlijnaansluiting van het elektrische model moet voldoen aan het spanningsniveau (zoals AC220V/DC220V) en het aanhaalmoment van de bedradingsterminals voldoet aan de vereisten van de handleiding;

4. Acceptatietest: Na installatie is het noodzakelijk om het asynchronisme bij openen en sluiten, de lusweerstand en de isolatieprestaties te testen (stroomfrequentie bestand tegen spanning, gedeeltelijke ontladingstest).

5.2 Regelmatig onderhoud en probleemoplossing

(1) Onderhoudscyclus en inhoud

(2) Algemene probleemoplossing

• Blokkering bij sluiten: Controleer of de verbinding tussen de crankarm en de hoofdas los zit, of dat het contact vervormd is (vervormde onderdelen moeten worden vervangen);

• Overmatige contactweerstand: polijst de contactoxidelaag, vul de verzilvering aan (of vervang de contactconstructie);

• Storing elektrische bediening: Controleer of de motorblokkeerbeveiliging is geactiveerd (de controller moet worden gereset) en of het aandrijftandwiel versleten is;

• Blokkering bij sluiten: Controleer of de verbinding tussen de crankarm en de hoofdas los zit, of dat het contact vervormd is (vervormde onderdelen moeten worden vervangen);

VI. Normnaleving en kwaliteitsbetrokkenheid

6.1 Conforme normen

• Groepsnorm: T/ZZB 2173-2021 "12kV~40,5kV hoogspannings-AC-aardingsschakelaar voor binnen";

• Nationale norm: GB/T 1985-2014 "Hoogspanningswisselstroomscheidingsschakelaars en aardingsschakelaars", GB/T 11022-2020 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen";

• Testnorm: GB/T 14598.26-2015 "Elektromagnetische compatibiliteit - Test- en meettechnieken - Immuniteitstest voor elektrostatische ontlading" (EMC-test), zoutsproeitest (verificatie met drie tests).

Onderhoudscyclus

• Productgarantieperiode: 1 jaar (exclusief menselijke schade of overmacht);

• Levensgarantie: Wanneer de mechanische levensduur klasse M2 bereikt (10.000 keer), voldoen de belangrijkste prestaties nog steeds aan de standaardvereisten;

• Serviceondersteuning: Bied installatiebegeleiding, onderhoudstraining en levering van reserveonderdelen (ondersteuning kan worden verkregen via de officiële website van Richge of via de klantenservice).

VII. Manieren om gedetailleerde informatie te verkrijgen

    Om de volledige producthandleiding van de Richge Technology hoogspanningsaardingsschakelaar voor binnen te verkrijgen (inclusief specifieke modelparameters, installatietekeningen, testrapporten), kunt u de volgende methoden gebruiken:

1. Bezoek de officiële website van Richge (www.richgeswitchgear.com) en zoek in de sectie "Hoogspanningsproducten" of "Technische download";

2. Neem contact op met de verkoopafdeling van Richge (WhatsAPP: +86 189 5893 8078) en leg de vereisten uit (zoals spanningsniveau, of elektrische bediening nodig is);

3. Stuur een e-mail naar de e-mail van de klantenservice van Richge om een ​​technische oplossing op maat aan te vragen.
