Gedetailleerde introductie tot hoogspanningsisolatoren van Richge Technology

     Als professionele fabrikant met 37 jaar diepgaande ervaring op het gebied van elektrische apparatuur,Richge Technology (Ningbo Richge Technology Co., Ltd., merk Engels logo "Richge")vertrouwt op volwassen technische accumulatie en strikte kwaliteitscontrole. De hoogspanningsisolatorproducten bestrijken het gehele midden- en hoogspanningsniveau en zijn breed inzetbaar voor energiesystemen, industriële stroomdistributie en andere scenario's. Het productsysteem is opgebouwd rond drie kernvoordelen: "betrouwbare isolatieprestaties, sterk aanpassingsvermogen aan de omgeving en uitstekende aanpassingsmogelijkheden". Het volgende is een gedetailleerde introductie vanuit vijf aspecten: productpositionering, kernproductcategorieën, technische kenmerken, toepassingsscenario's en kwaliteitsborging.

1. Productpositionering en spanningsdekkingsbereik

     De hoogspanningsisolatoren van Richge Technology richten zich op de kernisolatiebehoeften van apparatuur voor energietransmissie en -distributie, en richten zich op "volledige scenario-aanpassing van midden- en hoogspanning". De spanningsniveaus bestrijken de drie reguliere midden- en hoogspanningsbereiken van 12 kV, 24 kV en 35 kV (aangepast aan gewone middenspanningssystemen in huishoudelijke elektriciteitsnetten). Tegelijkertijd heeft het de mogelijkheid om isolatieoplossingen op maat te maken voor hogere spanningsniveaus en voor speciale behoeften. De producten, gepositioneerd als "belangrijke ondersteunende componenten voor hoogspanningsapparatuur", worden voornamelijk geleverd aan complete machinefabrikanten, zoals hoogspanningsschakelapparatuur, onderstationapparatuur en aardingsschakelaars, maar ook aan klanten op het gebied van energietechniek en industriële projecten. Het zijn kerncomponenten die de "isolatieveiligheid en stabiele werking" van hoogspanningssystemen garanderen.

2. Kernproductcategorieën en technische parameters

      Volgens openbare productinformatie kunnen de hoogspanningsisolatoren van Richge Technology worden onderverdeeld in drie kernseries. Het is de bedoeling dat elke categorie zich aanpast aan verschillende hoogspanningsscenario's op het gebied van structureel ontwerp, materiaalkeuze en prestatie-indicatoren:

2.1 12 kV hoogspanningsisolatieserie (mainstream middenspanningsbasismodel)

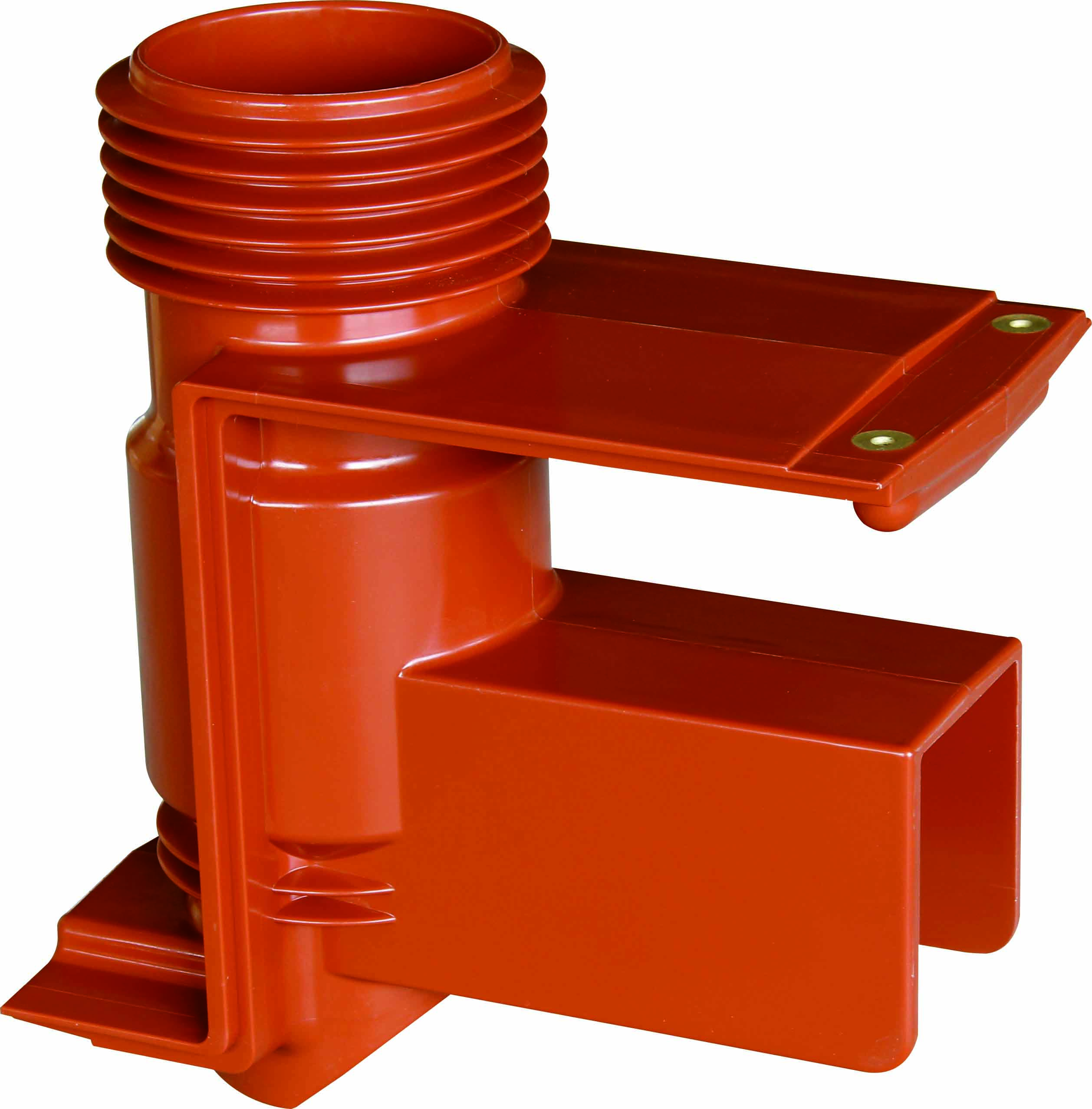

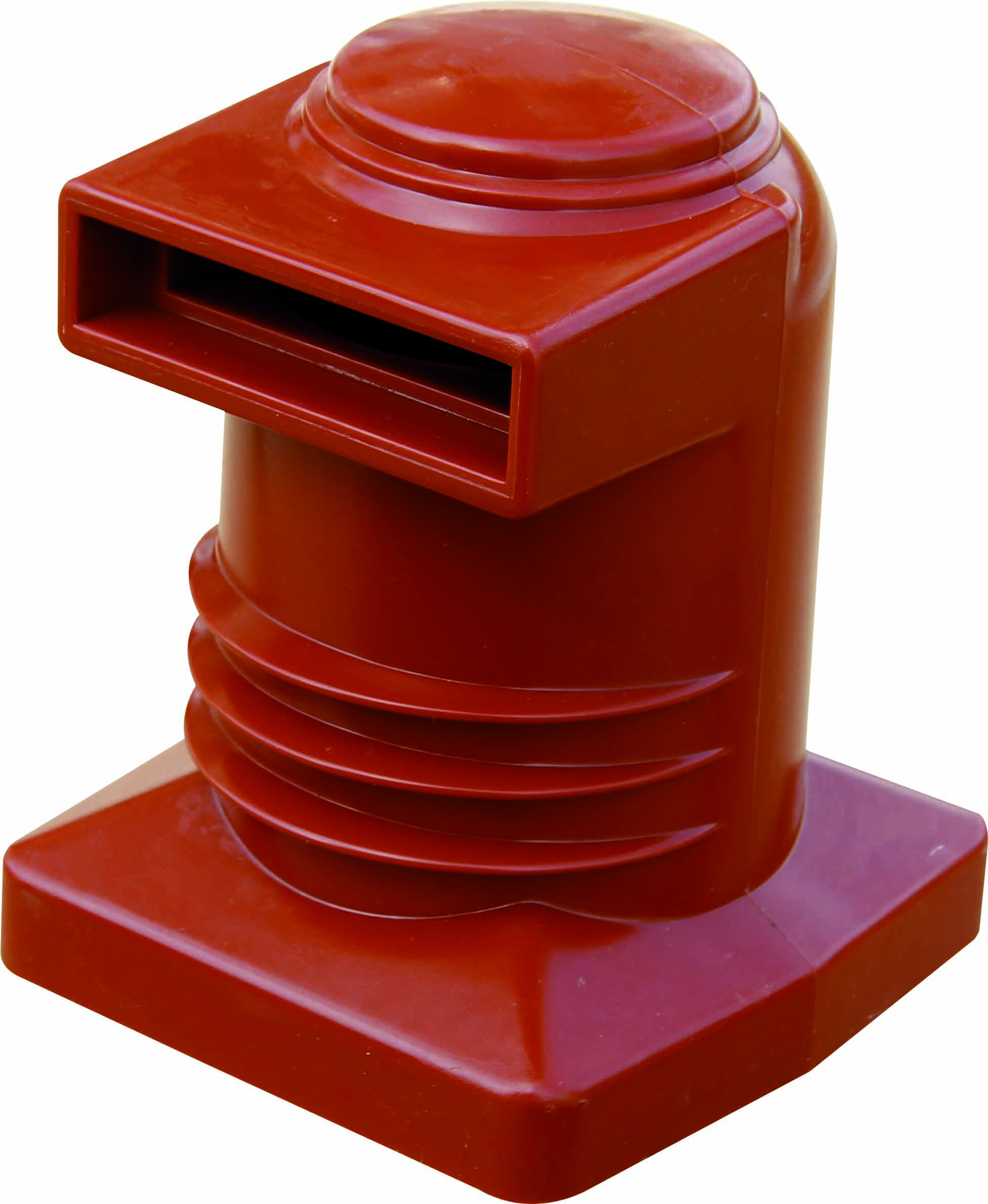

     •Kernproducten:Isolatoren uit de JYZ-serie (modellen omvatten JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), isolatiesteunen in schakelapparatuur, contactisolatieafdekkingen

     •Materiaalkenmerken:Door gebruik te maken van epoxyhars of verknoopt polyethyleen (XLPE) als basismateriaal, heeft het uitstekende diëlektrische verliesprestaties (diëlektrische verliesfactor tanδ ≤ 0,003 bij 20℃), doorslagweerstand (≥20 kV/mm) en is het UV-bestendig en verouderingsbestendig, waardoor het zich aanpast aan langdurige buiten- of gesloten kastomgevingen.

     •Belangrijkste functies:Hoofdzakelijk gebruikt in 12kV-schakelapparatuur en ringnetwerkkasten om elektrische isolatie en mechanische ondersteuning van hoogspanningscontacten en rails te realiseren, lekkage of kruip te voorkomen en tijdelijke elektrische spanning te weerstaan ​​die wordt gegenereerd door schakelaarbedieningen in de kast.

    • Specificatiekenmerken:Compacte structuur, aangepast aan reguliere 12kV-schakelapparatuur (zoals KYN28, XGN-serie). Sommige modellen hebben een positioneringsgroefontwerp voor snelle installatie en nauwkeurige positionering.

2.2 24 kV hoogspanningsisolatieserie (geavanceerd model met middelhoge spanning)

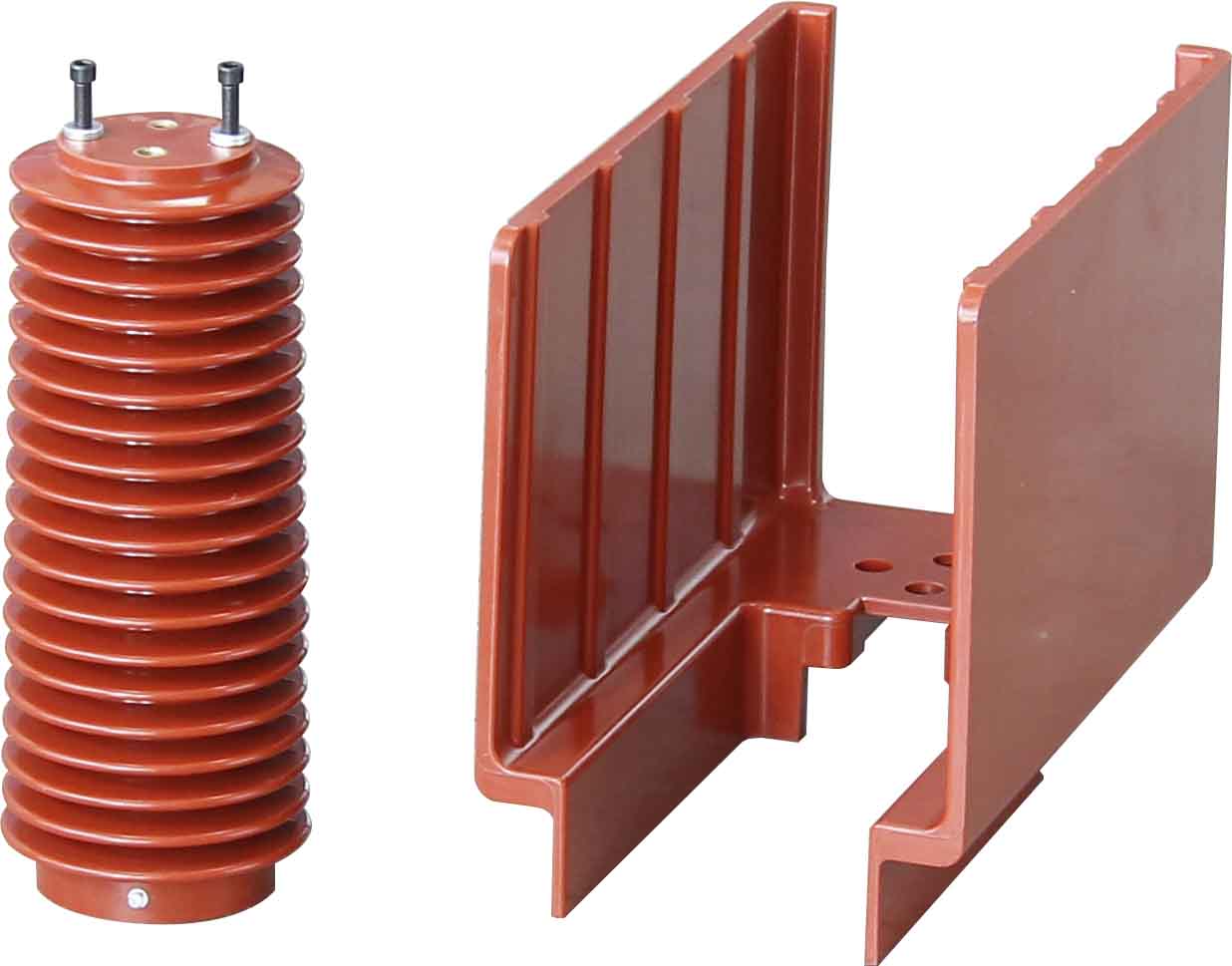

     •Kernproducten:GIS-isolatoren (afstandsisolatoren/barrière-isolatoren), kabeldoorvoeren, isolatiewanden

     •Technische hoogtepunten:

1.        Isolatoren passen een "geïntegreerd vormproces" toe zonder verbindingsgaten, waardoor isolatiefouten veroorzaakt door structurele defecten worden geëlimineerd;
2.        Kabeldoorvoeren hebben ingebouwde afschermingslagen om de verdeling van het elektrische veld te optimaliseren en defecten veroorzaakt door overmatige lokale veldsterkte te voorkomen;
3.       Isolatiewanden hebben een "dubbelzijdig anti-vervuilingsontwerp" met een kruipafstand ≥315 mm (voldoen aan de GB/T 16927.1-norm), aangepast aan omgevingen met een vervuilingsniveau Ⅲ en hoger.

• Prestatie-indicatoren:De geschatte korte tijd is bestand tegen stroom ≥25kA/4s, de nominale piek is bestand tegen stroom ≥63kA en de isolatieprestaties zijn stabiel in het temperatuurbereik van -30℃~+80℃.

2.3 35kV hoogspanningsisolatieserie (high-end model met middelhoge spanning)

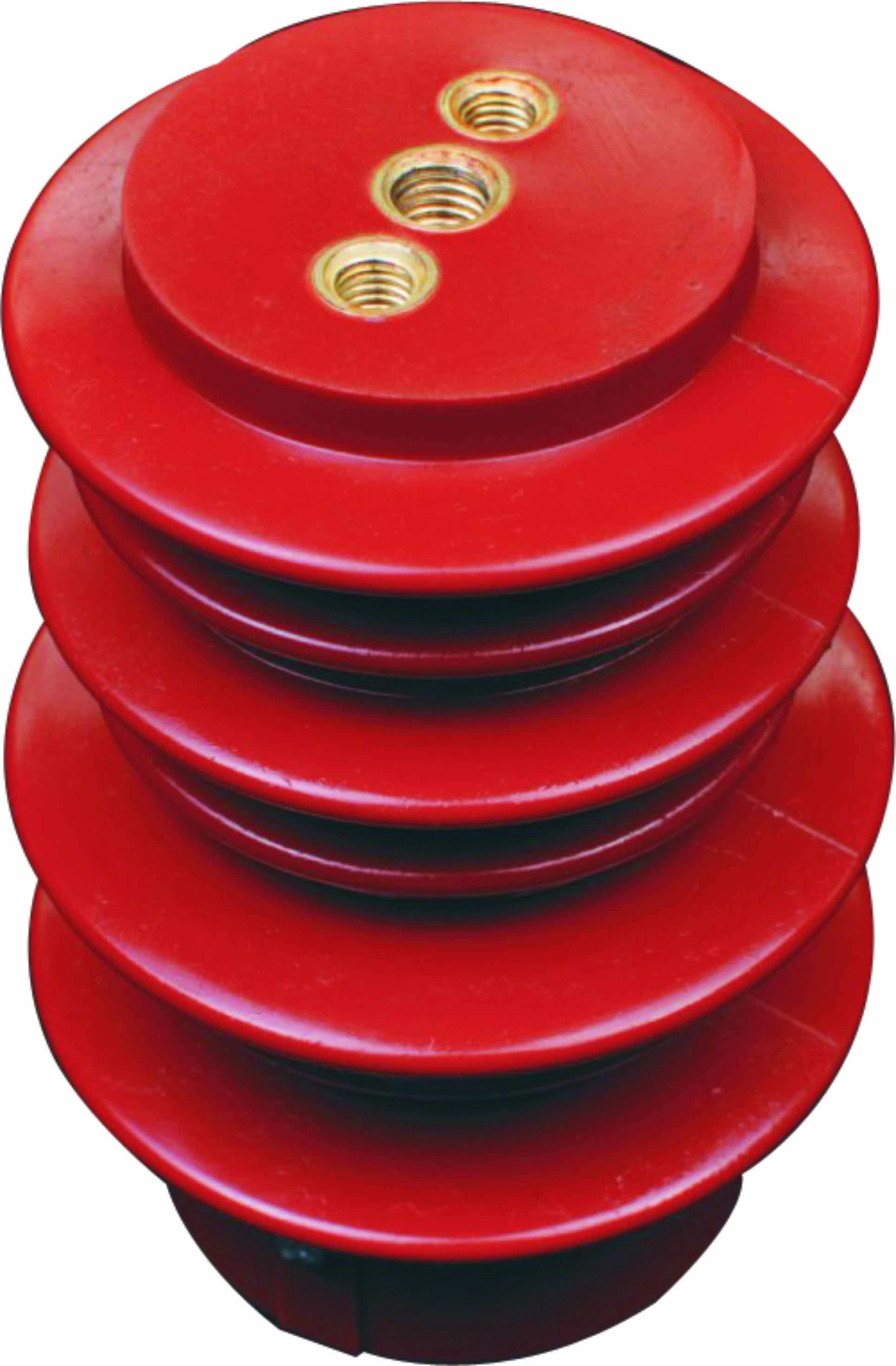

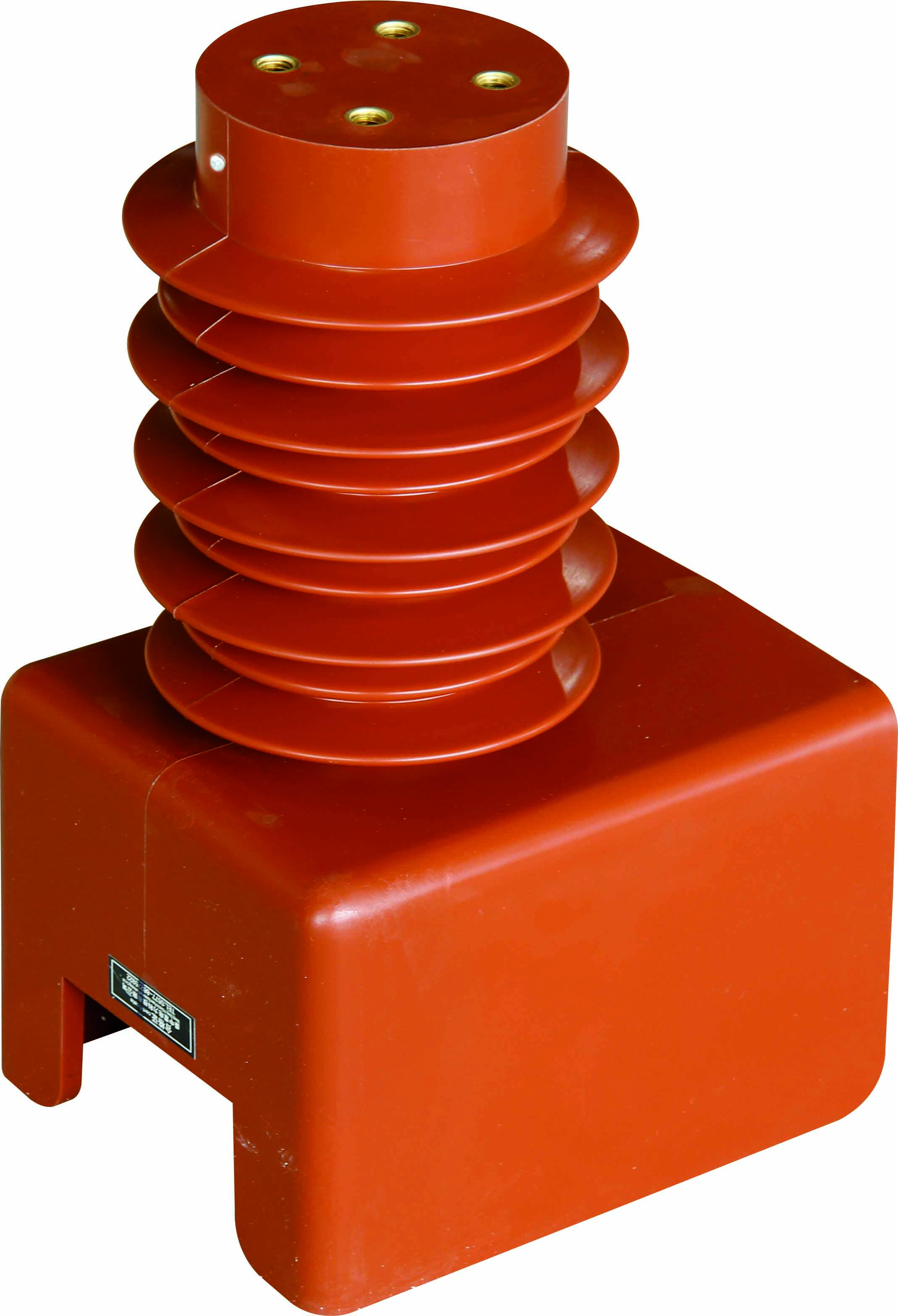

     •Kernproducten:Stevig afgedichte poolisolatoren voor vacuümstroomonderbrekers, isolatiesteunen voor hoogspanningsaardingsschakelaars, isolatiebussen voor uitgaande transformatorleidingen

     •Kernvoordelen:

1.        Vast afgedichte poolisolatoren gebruiken het "APG automatische drukgelproces", epoxyhars hardt gelijkmatig uit en het interne bellengehalte ≤0,1%, waardoor geen gedeeltelijke ontlading onder hoge spanning wordt gegarandeerd (gedeeltelijke ontladingswaarde ≤10pC @ 1,73U₀);
2.        Isolatiesteunen voor aardingsschakelaars houden rekening met "isolatieprestaties en mechanische sterkte" met een buigsterkte ≥120 MPa, die bestand zijn tegen mechanische schokken tijdens de werking van de aardingsschakelaar;
3.         De bussen hebben een "composietisolatiestructuur" (epoxyglasvezel + paraplurok van siliconenrubber), die bestand is tegen zoutmist en ijs, geschikt voor 35 kV-substations in kustgebieden of op grote hoogte.

• Adaptieve scenario's:35kV-buitenstations, hoogspanningsstroomdistributiesystemen in grote industriële installaties (zoals de ijzer- en staalindustrie, de chemische industrie), boosterstations voor nieuwe energie (fotovoltaïsche energie/windenergie).

3. Technische kernkenmerken van producten

     De hoogspanningsisolatoren van Richge Technology integreren een aantal gerichte technologieën in materialen, processen en structureel ontwerp om te voldoen aan de strenge eisen van hoogspanningsscenario's:

3.1 Materiaalkeuze: focus op dubbele vereisten: "hoge isolatie + weerstand tegen omgevingsinvloeden"

     • Selectie van basismateriaal:Epoxyhars, verknoopt polyethyleen en siliconenrubber zijn de belangrijkste basismaterialen. Onder hen gebruikt epoxyhars het "bisfenol A-type met laag molecuulgewicht" met hoge zuiverheid, lage onzuiverheden en stabiele diëlektrische constante (εr = 3,8 ~ 4,2 bij 50 Hz); siliconenrubber selecteert het "HTV-vulkanisatietype op hoge temperatuur" met uitstekende hydrofobe prestaties (watercontacthoek ≥105 °) en sterke hydrofobe migratie, die de isolatieprestaties na oppervlakteverontreiniging snel kan herstellen.

     • Upgrade van hulpmateriaal:Er is Al₂O₃-vulmiddel op nanogrootte toegevoegd om de thermische geleidbaarheid van het materiaal te verbeteren (de thermische geleidbaarheid is met 20% verhoogd), waardoor veroudering van de isolatie, veroorzaakt door lokale oververhitting tijdens hoogspanningsbedrijf, wordt vermeden; sommige producten voegen vlamvertragers toe (die voldoen aan het UL94 V-0-niveau) om verbrandingsrisico's veroorzaakt door kortsluitbogen te voorkomen.

3.2 Productieproces: geautomatiseerde productie zorgt voor consistentie

     • Sleutelprocessen:Kernproducten gebruiken drie processen: "APG automatische drukgel", "vacuümgieten" en "geïntegreerd gieten" om traditioneel handmatig gieten te vervangen en menselijke fouten te verminderen:

     • APG-proces:Door de temperatuur (120℃~140℃) en de druk (5~8MPa) nauwkeurig te controleren, verzekert u de interne compactheid van de isolatoren en vermijdt u luchtbellen en scheuren;

     • Vacuümgieten:Materialen gieten in een vacuümomgeving van -0,095 MPa om interne gaten te elimineren en de doorslagweerstand te verbeteren;

     • Kwaliteitscontrole:Elke partij producten moet een "vacuümgraaddetectie", "diëlektrische verliestest" en "stroomfrequentie weerstaan ​​spanningstest" ondergaan (1 min bestand tegen spanningswaarde ≥3U₀), en de ongekwalificeerde snelheid wordt binnen 0,1% gecontroleerd.

3.3 Structureel ontwerp: aanpassing aan de werkelijke behoeften van hoogspanningssystemen

    • Elektrische veldoptimalisatie:Isolatoren, bussen en andere producten gebruiken een "gestroomlijnd paraplurok"- en "ingebouwde afschermingselektrode"-ontwerp om concentratie van elektrische velden in hoeken te voorkomen en het risico op gedeeltelijke ontlading te verminderen;

     • Installatie-aanpassing:Isolatoren zijn gereserveerd met gestandaardiseerde installatiegaten en positioneringsgroeven, en de compatibiliteit met hoogspanningsschakelapparatuur (zoals de MNS-, KYN-serie) en aardingsschakelaars is meer dan 95%, waardoor het aanpassingswerk ter plaatse wordt verminderd;

     • Milieuaanpassing:Buitenisolatoren gebruiken een "grote paraplurok + diepe ribgroef" -structuur om de kruipafstand te vergroten (35kV-producten hebben een kruipafstand ≥400 mm). Tegelijkertijd is de hellingshoek van de paraplurok ontworpen op 15 °, wat handig is voor regenwater en de ophoping van vervuiling voorkomt.

4. Belangrijkste toepassingsscenario's

     Met de kenmerken van "multi-voltage niveau en sterke aanpassing aan de omgeving", worden de hoogspanningsisolatoren van Richge Technology veel gebruikt in kernhoogspanningsapparatuur in energiesystemen en industriële velden:

     • Onderstationapparatuur:Als isolatieondersteunings- en isolatiecomponenten voor "stroomonderbrekers, scheiders, transformatoren" in 35 kV- en lager-substations, zoals solide afgedichte poolisolatoren voor stroomonderbrekers en busisolatiescheidingen in 35 kV-substations, waardoor er geen lekkage of defecten van apparatuur onder hoogspanning wordt gegarandeerd.

     • Hoogspanningsschakelapparatuur:Aanpassing aan 12 kV ~ 35 kV hoogspanningsschakelaars voor binnen en buiten (zoals ringnetwerkkasten, GIS-kasten), en biedt isolatieoplossingen zoals contactisolatie, kastscheiding en kabelgeleiding, zoals afstandsisolatoren voor 12 kV ringnetwerkkasten en barrière-isolatoren voor 24 kV GIS-kasten.

     • Industriële hoogspanningssystemen:Het bedienen van hoogspanningsstroomdistributiesystemen in grote industriële ondernemingen zoals de ijzer- en staalindustrie, de chemische industrie en de metallurgie, zoals uitgaande isolatiebussen voor 35 kV industriële transformatoren en isolatiesteunen voor hoogspanningsmotoren, die bestand zijn tegen stof en corrosieve gassen in industriële omgevingen en zorgen voor een continue productie.

     • Nieuwe energieondersteuning:Aanpassing aan 35kV-stroomdistributieapparatuur in fotovoltaïsche en windenergie-boosterstations, zoals isolatiesteunen voor aardingsschakelaars in windenergie-boosterstations (lage temperatuurbestendig tot -40℃) en hoogspanningsisolatiewanden voor fotovoltaïsche omvormers, die voldoen aan de vereisten voor "hoge betrouwbaarheid en lange levensduur" in nieuwe energiescenario's.

5. Kwaliteitsborging en naleving door de industrie

     Richge Technology garandeert de betrouwbaarheid van hoogspanningsisolatoren door middel van "volledige proceskwaliteitscontrole + industriestandaardcertificering":

     • Naleving van certificering:Producten voldoen aan de internationale normen IEC 61462 (composietisolatoren), IEC 62271-303 (isolatievereisten voor hoogspanningsschakelaars) en nationale normen GB/T 16927.1 (hoogspanningstesttechnologie), GB 1094.3 (isolatievereisten voor stroomtransformatoren). Sommige producten zijn CE- en UL-gecertificeerd en kunnen naar overzeese markten worden geëxporteerd.

     • Testapparatuur:Uitgerust met toonaangevende testapparatuur, waaronder een "partiële ontladingstester" (detectienauwkeurigheid ≤1pC), "vermogensfrequentie bestand tegen spanningstestbank" (maximale uitgangsspanning 200 kV), "testkamer voor vochtige hitte bij hoge en lage temperaturen" (simulatie van -40 ℃ ~ + 85 ℃, 95% RH-omgeving). Elk product moet drie kerntests doorstaan: "stroomfrequentie, bestand tegen spanning", "gedeeltelijke ontlading" en "mechanische sterkte" voordat het de fabriek verlaat.

    • Klantfeedback:De producten worden geleverd aan fabrikanten van huishoudelijke hoogspanningsapparatuur en energieonderzoeksinstellingen, en worden door gebruikers erkend vanwege hun "stabiele isolatieprestaties en een laag uitvalpercentage (≤0,5%/jaar)". Vooral in 35kV-substations en industriële hoogspanningssystemen kan de levensduur meer dan 15 jaar bedragen.

Samenvatting

     De hoogspanningsisolatoren van Richge Technology hebben een kernconcurrentievermogen van "12 kV ~ 35 kV volledige spanningsdekking, hoge isolatieprestaties en sterke aanpassing aan de omgeving". Door geoptimaliseerde materiaalkeuze, geautomatiseerde processen en geoptimaliseerd structureel ontwerp zijn ze betrouwbare ondersteunende componenten geworden voor midden- en hoogspanningsstroomdistributiesystemen. De producten voldoen niet alleen aan de behoeften van conventionele hoogspanningsscenario's, maar kunnen ook oplossingen op maat bieden voor speciale omgevingen zoals grote hoogte, kustgebieden en industriële vervuiling. Ze zijn aangepast aan hoogspanningsapparatuur op meerdere gebieden, zoals energie, industrie en nieuwe energie, en zijn een voorkeursproduct met zowel "professionaliteit als bruikbaarheid" op het gebied van midden- en hoogspanningsisolatie.
