F-type zwevende verbinding voor cilinderstanguiteinde

SOLH F-type zwevende verbinding voor pneumatische cilinderstangkop, flexibele kogelkopcompensatieconnector. Absorbeert axiale/radiale verkeerde uitlijning (axiaal ±1,5 mm, hoek ±2°~±5°), elimineert zijdelingse krachten en beschermt cilinderafdichtingen. Schroefdraad M6×1,0-M20×1,5, passend bij boringen van 16-100 mm, geanodiseerd aluminium of roestvrij staal 304. Uitwisselbaar met AirTAC F-serie, SMC JAF/JAHF. Ideaal voor perspassingen, assemblagelijnen en transport met lange slag.

Stuur onderzoek

Productomschrijving

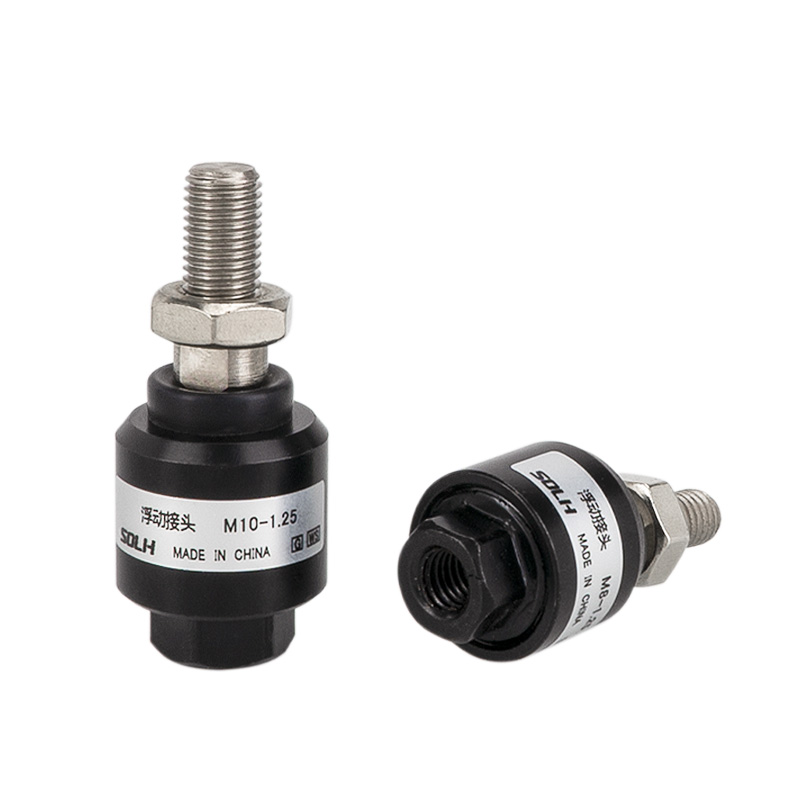

F-type zwevende verbinding voor cilinderstanguiteinde | Flexibele connector voor pneumatische cilinders

Merk: SOLH van Richge Technology | Pneumatische cilinderzuigerstang Flexibele compensatiefitting

1. Productoverzicht

F-type zwevende verbinding is een flexibel verbindingsaccessoire met kogelkop, gemonteerd op cilinderzuigerstang. De kernfunctie ervan is het absorberen van excentriciteit en hoekafwijkingen van de installatie, het elimineren van zijdelingse krachten en het beschermen van cilinderafdichtingen. Het is de standaardcomponent voor het oplossen van uitlijnfouten in geautomatiseerde apparatuur.

2. Kernstructuur en werkingsprincipe

• Structuur: Binnendraad (zuigerstang aansluiten) + kogelkop + buitendraad (last aansluiten), ingebouwde elastische compensatiemontage.

• Compensatiecapaciteit: Axiaal ±1,5 mm, radiaal ±1,25 mm, hoekig ±2°~±5° afhankelijk van het model.

• Materiaal: Standaard geanodiseerde aluminiumlegering; 304 roestvrij staal voor corrosiebestendige toepassingen; NBR / FKM rubberen afdichtingen beschikbaar.

• Functie: Zet een starre harde verbinding om in een flexibele adaptieve verbinding, voorkom zijdelings buigmoment en afdichtingsslijtage op de zuigerstang.

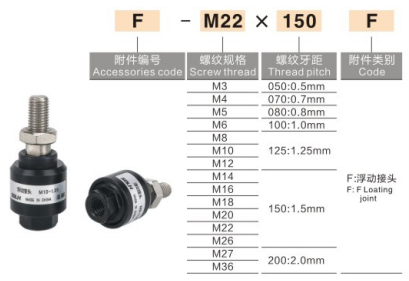

3. Modelnaamgevingsconventie voor reguliere merken

1) AirTAC

Formaat: F-M draad × spoed + F
Voorbeelden: F-M10×1.25F (voor boring van 32 mm), F-M16×1.5F (voor boring van 50/63 mm)

2) SMC (standaard JAF / zware JAHF)

Formaat: JAF-boring-draadlengte
Voorbeelden: JAF-40-M12×1,25 (40 mm boring), JAHF-80-M20×1,5 (80 mm boring zware belasting)

3) Algemene binnenlandse markering

Formaat: F-M12×1,25 of FJ-M16×1,5

4. Tabel met gemeenschappelijke specificaties en cilinderboringen

Model (draad)	Aangepaste boring (mm)	Toegestane excentriciteit	Draaihoek
F-M6×1.0	16/20	±0,8 mm	±2°
F-M8 × 1,25	25	±1,0 mm	±2°
F-M10 × 1,25	32	±1,25 mm	±3°
F-M12 × 1,25	40	±1,25 mm	±3°
F-M16 × 1,5	50/63	±1,5 mm	±4°
F-M20 × 1,5	80/100	±1,5 mm	±5°

5. Vergelijking: F-type drijvende verbinding versus I-type / Y-type / drijfstanglager

Passend	Prestatie	Toepassingstips
F-type zwevende verbinding	360° flexibele compensatie, absorbeert radiale en hoekafwijkingen, beschermt cilinder	Slechte uitlijning, hoogfrequente werking, lange slag
I-type enkele gaffel	Enkel vlak scharnierend ±5°, hoge stijfheid, lage kosten	Lage snelheid, goede uitlijning, balansbelasting
Y-type dubbele gaffel	Enkelvlaks scharnierend ±5°, groot draagvermogen	Zware belasting, belasting met enkel oorlipje
Stangkoplager	Bolvormig universeel ±15°, grote zwenkhoek, hogere kosten	Hoge snelheid, grote excentriciteit, zwenking in meerdere richtingen

Selectiegids: Slechte uitlijning van de installatie → F-type; zware belasting bij lage snelheid → Y-type; dubbele oorlastbeugel → I-type; hoge snelheid en grote excentriciteit → stangkoplager.

6. Installatierichtlijnen

1. Schroef de binnendraad op de buitendraad van de zuigerstang, een anaërobe draadborging wordt aanbevolen om losraken te voorkomen.

2. Sluit het buitendraaduiteinde rechtstreeks aan op de belasting (of flens/verbindingsplaat), strikte coaxiale uitlijning is niet vereist.

3. Bedrijfsdruk: ≤1,0 MPa voor standaardcilinders; werktemperatuur: -10℃ ~ +120℃.

4. Niet geschikt voor continue roterende beweging. Externe buffer of stop vereist bij stootbelasting.

7. Typische toepassingsscenario's

• Geautomatiseerde assemblagelijnen, 3C-apparatuur, robotgrijpers

• Perspassing, stempelen, matrijsdocking, transportmechanisme met lange slag

• Apparatuur met moeilijke coaxialiteitscontrole, zware trillingen en hoogfrequente cilinderbewegingen
