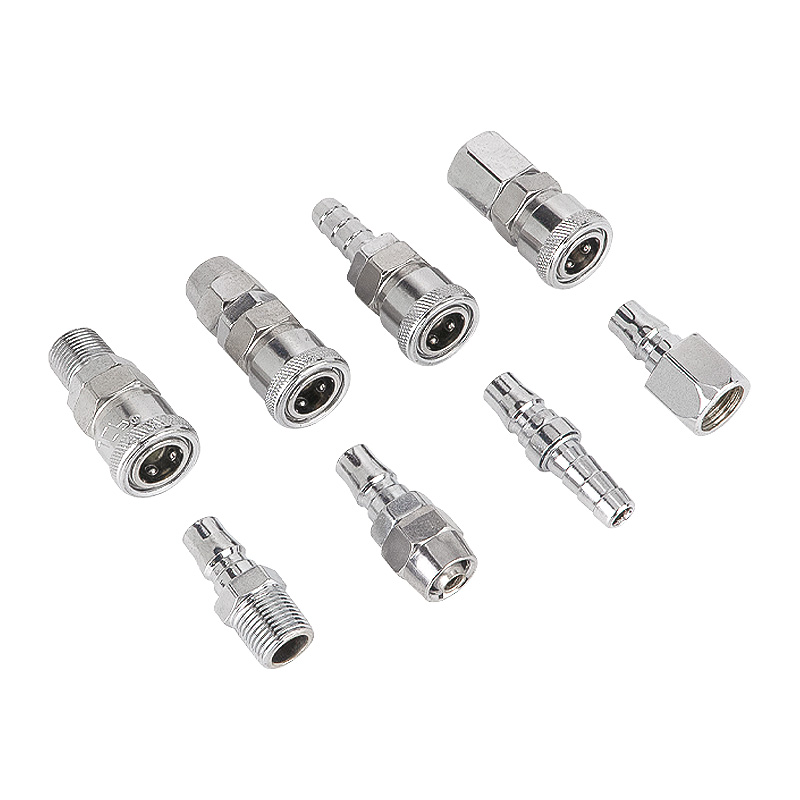

C-type zelfsluitende snelkoppeling

C-type zelfsluitende snelkoppeling | Pneumatische C-stijl snelkoppeling

Merk: SOLH van Richge Technology | Universele pneumatische snelkoppeling van het C-type, uitwisselbaar met SMC en AirTAC

1. Productoverzicht

     De zelfsluitende snelkoppeling van het C-type is een standaard zelfsluitende fitting met stalen kogel die veel wordt gebruikt in de pneumatische industrie. Ingebouwde veer en stalen kogel zorgen voor automatische vergrendeling bij het inbrengen en loslaten door de huls naar achteren te schuiven. Geen gereedschap nodig, bediening met één hand. Het bestaat uit een vrouwelijke koppeling (met schuifhuls) en een mannelijke stekker voor gepaarde montage. Op grote schaal toegepast in persluchtpijpleidingen, pneumatisch gereedschap en geautomatiseerde luchttoevoercircuits, ook gecombineerd met vacuümgeneratoren en volledige pneumatische leidingsystemen.

2. Kernfuncties

     • Zelfsluitende structuur met stalen kogel: Hoorbare "klik" wanneer de mannelijke stekker volledig ingestoken en vergrendeld is; kan niet scheiden onder druk. Trek de schuifhuls naar achteren voor ontgrendelen en loskoppelen.

     • Dubbellaagse NBR-afdichtringen: Uitstekende luchtdichtheid, bestand tegen perslucht en kleine smeerolie, laag luchtlekpercentage.

     • Lichaamsmateriaal: Vernikkeld staal (standaardversie van metaal) / kunststof met hoge sterkte (lichtgewicht optie). Roest- en slijtvast voor frequente plug-and-pull-werkplaatsen.

     • Volledig maatbereik: PP (binnendraad), PF (binnendraad), PH (buitendraad); SP (buis mannelijk), SF (binnendraad), SM (buitendraad).

     • Soepel stroompad, lage drukval. Compatibel met PU-slang en nylon buis. Standaardinterface voor universele uitwisselbaarheid tussen merken.

3. Definitie van modelcode

  Voorbeeld: PP20 = C-type zelfborgende vrouwelijke koppeling voor Φ5×8 PU-buis; SM30 = C-type mannelijke plug met externe draad voor pijpleiding Φ6,5×10.

4. Belangrijkste technische specificaties

5. Tabel met gemeenschappelijke modelspecificaties

6. Toepassingsscenario's

     • Luchtcompressorluchtleidingen, luchtblaaspistolen, luchtschroevendraaiers, slijpmachines en ander pneumatisch handgereedschap

     • Luchtbrondistributie op geautomatiseerde productielijnen, aansluiting van luchtleidingen gecombineerd met vacuümgeneratoren

     • Onderhoud van apparatuur, mobiel pneumatisch werkstation, gelegenheden waarbij frequente montage en demontage van pijpleidingen vereist is

7. Bedieningsopmerkingen

  1. Alleen voor perslucht. Niet geschikt voor hydraulische vloeistoffen onder hoge druk of sterk corrosieve media.

  2. Maak de druk af voordat u de stekker aansluit/loskoppelt. Geforceerde ontkoppeling onder druk kan stalen kogels en afdichtringen beschadigen.

  3. Inspecteer regelmatig de slijtage van de O-ringen; vervang de afdichtingen onmiddellijk als er luchtlekkage optreedt.

  4. Voor installatie met schroefdraad wordt PTFE-tape aanbevolen. Draai de draad niet te vast aan om draadstrippen te voorkomen.
