U-type stangkop met visooggewricht

U-type stangkop met visooggewricht | 360° universele scharnierende fitting voor cilinderstanguiteinde

Merk: SOLH van Richge Technology | Pneumatische Cilinder Zuigerstang Universeel Stangkoplager

1. Productoverzicht

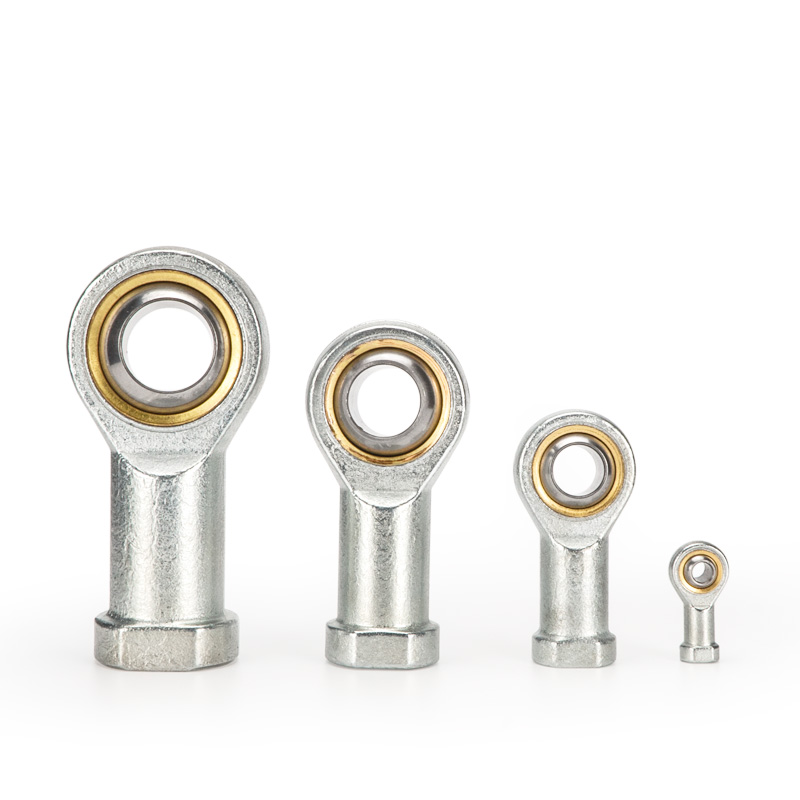

     U-type visoogverbinding, ook bekend als sferisch stanglager met achtervoegsel U, is een 360° universeel scharnierend accessoire gemonteerd op cilinderzuigerstang. Het lost problemen met uitlijning en zwenken in meerdere richtingen op en elimineert zijdelingse krachten, compatibel met SC, MA, MAL en andere standaard pneumatische cilinders.

2. Structuur en kernfuncties

     • Structuur: Binnendraad (zuigerstang aansluiten) + sferisch kogellager + buitenring, vrije radiale en hoekige zwenking.

     • Zwenkcapaciteit: ±13°~±15° universele draaibeweging, veel groter dan ±5° van I/Y-gaffelfittingen voor adaptieve aanpassing in meerdere richtingen.

     • Materiaal opties

￮ Standaard: Lagerstaal / koolstofstaal, oppervlak afgeschrikt met zwarte oxide of gegalvaniseerde afwerking

￮ Slijtvast: bus van koperlegering / zelfsmerend type

￮ Anticorrosief: roestvrij staal 304

     • Kernvoordelen

￮ Compenseert coaxiale afwijkingen tot 2 mm en hoekafwijkingen tot 15°

￮ Voorkom buigmoment en zijdelingse kracht op de zuigerstang, bescherm cilinderafdichtingen

￮ Ideaal voor werkomstandigheden met hoge snelheid, hoge frequentie en excentrische belasting

3. Modelnaamgevingsconventie voor reguliere merken

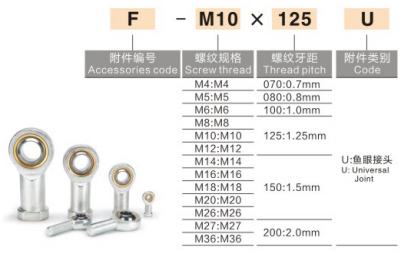

  1) AirTAC (algemeen toegepast)

     Formaat: F-M draad × spoed U
     Definitie: F = accessoire; M = draadspecificatie; U = visoogstangkoplager

     • F-M8 × 1,25U voor cilinder met een boring van 25 mm

     • F-M10 × 1,25U voor cilinder met een boring van 32 mm

     • F-M12 × 1,25U voor cilinder met een boring van 40 mm

     • F-M16 × 1,5U voor cilinder met een boring van 50/63 mm

     • F-M20 × 1,5U voor cilinder met boring van 80/100 mm

  2) SMC PHS-serie: Formaat: PHS-thread, voorbeeld: PHS-10

  3) Algemene binnenlandse markering: SI/M12×1,25 (binnendraad), SA/M12×1,25 (buitendraad)

4. Tabel met gemeenschappelijke specificaties en cilinderboringen

5. Vergelijking: U-type Fish Eye versus I/Y Clevis / F drijvende verbinding

  Selectiegids: Grote excentriciteit en draaiing in meerdere richtingen → U-type; Verkeerde uitlijning en hoogfrequente actie → F-type; Zware belasting bij lage snelheid → Y-type; Dubbele oorlastbeugel → I-type.

6. Installatierichtlijnen

  1. Schroef binnendraad op de buitendraad van de zuigerstang, breng een anaërobe draadborging aan en controleer het aanhaalmoment goed.

  2. Monteer het buitenste ringgat op de laadpenas. Een strikte coaxiale uitlijning is niet vereist en een bepaalde excentriciteit is toegestaan.

  3. Werkdruk: ≤1,0 MPa voor standaardcilinders; bedrijfstemperatuur: -20℃ ~ +120℃.

  4. Geschikt voor push-pull dynamische belasting en hoogfrequente werking in beperkte installatieruimte. Niet voor continue zuivere roterende beweging.

7. Typische toepassingsscenario's

     • Automatiseringsapparatuur, 3C-elektronica, robotgrijpers

     • Hogesnelheidstransport-, stempel- en perspassingmechanismen met lange slag

     • Apparatuur met slechte coaxialiteit, zware trillingen en excentrische belasting
