Y-type dubbele oorgaffelverbinding voor cilinderstanguiteinde

SOLH Y-type gaffelscharnier met dubbele oren voor pneumatische cilinderstangkop, standaard vorkconnector uitwisselbaar met SMC/AirTAC-onderdelen. Binnendraad M10×1,25-M27×2, passend bij boringen van 32-125 mm, pingat φ10-27 mm, ±5° draaiing in één vlak. Koolstofstaal gezwart/gegalvaniseerd of roestvrij staal. Ideaal voor lastnokken met één oor en een hoog draagvermogen in push-pull- en gelede mechanismen.

Stuur onderzoek

Productomschrijving

Y-type dubbele oorgaffelverbinding voor cilinderstanguiteinde | Vork pneumatische cilinder Y-gaffelfitting

Merk: SOLH van Richge Technology | Standaard pneumatische cilinderzuigerstang Y-vorkgaffelaccessoire

1. Productoverzicht

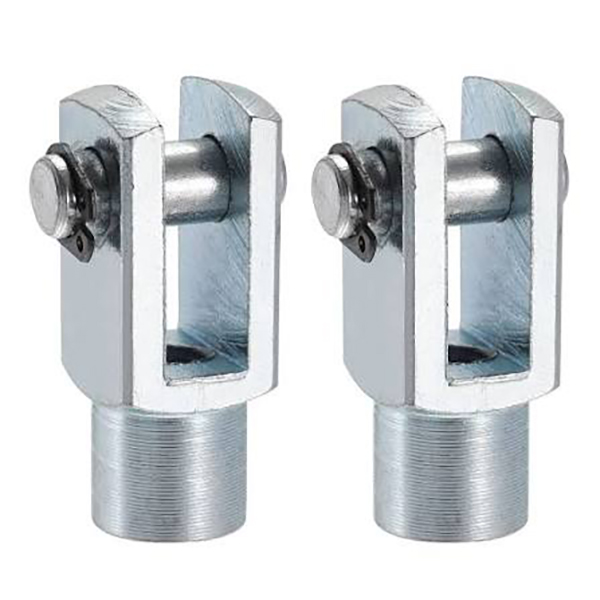

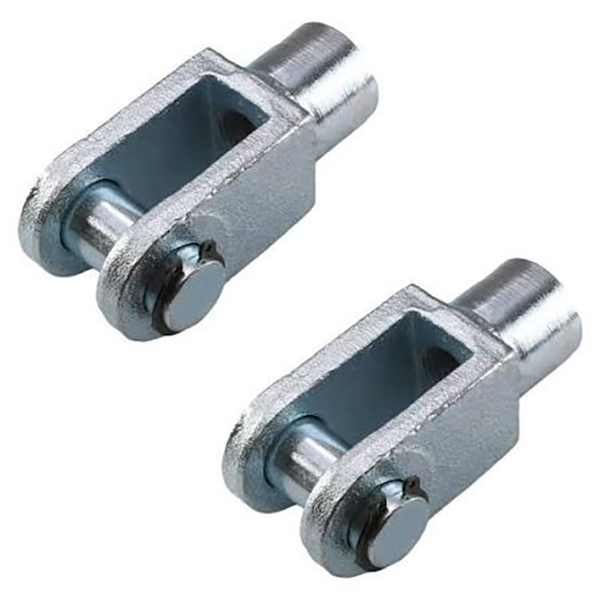

Y-type verbinding, ook wel dubbele oorvorkgaffel genoemd, wordt geleverd met binnendraad voor bevestiging op de cilinderzuigerstang. De dubbele oren klemmen het enkele oorlipje van de lading vast, gemonteerd door een pin-as voor een scharnierende verbinding. Het maakt een schommeling van ±5° binnen één enkel vlak mogelijk. Als standaard aansluitaccessoire voor pneumatische cilinders is het volledig uitwisselbaar met standaard SMC- en AirTAC-reserveonderdelen.

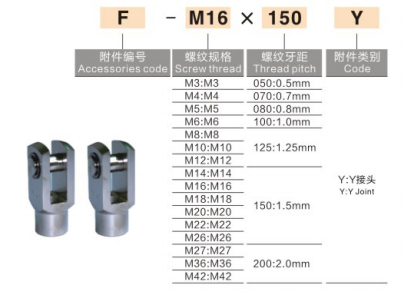

2. Modelnaamgevingsconventie

AirTAC-standaard: F - Draad + Y
Voorbeelden: F-M10×1,25Y, F-M12×1,25Y

SMC-standaard: Y + boring
Voorbeelden: Y-32, CA2-40-Y

• Y: Y-type dubbele oorgaffel

• Achtervoegsel draad komt overeen met zuigerstangdraad: M10×1,25 / M12×1,25 / M16×1,5

3. Gemeenschappelijke specificatietabel

Model	Zuigerstang draad	Aangepaste cilinderboring	Diameter pingat
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Materiaal- en technische parameters

• Materiaal: Koolstofstaal met zwarte oxide/gegalvaniseerde afwerking, roestvrij staal optioneel

• Draaihoek: ±5° enkele vlakzwaai

• Verenigbaarheid: Geschikt voor het volledige assortiment standaard pneumatische cilinders

• Installatie: Schroef de verbinding op de zuigerstang, steek het enkele lastlipje in de Y-vork, zet vast met penas en splitpen.

5. Snelle vergelijking: Y-type / I-type / stangkoplager

Accessoire	Structuur	Swing-prestaties	Sollicitatie
Y-type gaffel	Dubbele oorvork	±5° zwenkrichting in één richting	Verbinden met een enkel oorlastlipje, hoog draagvermogen
Ik typ Clevis	Enkele oorschelp	±5° zwenkrichting in één richting	Match met dubbele oorlastbeugel
Stangkoplager	Sferische kruiskoppeling	±13° zwenken in meerdere richtingen	Voor verkeerde uitlijning en excentrische belastinginstallatie

6. Selectiebegeleiding

Als uw laadzijde een enkele as is, kies dan Y-gaffel.
Als uw laadzijde een dubbele oorbeugel is → kies I gaffel.
Als er sprake is van excentriciteit en verkeerde uitlijning → kies dan het stangeindlager
