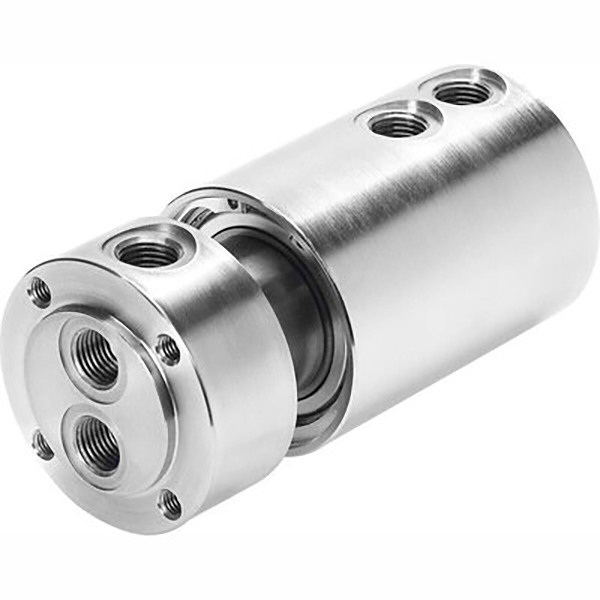

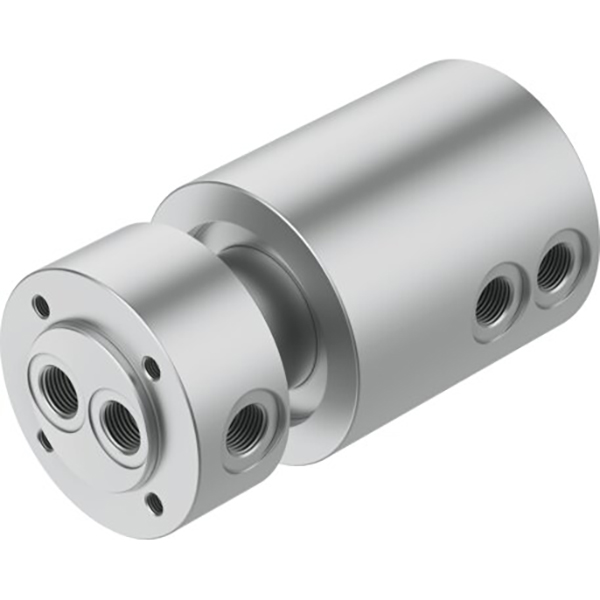

Pneumatische roterende verbinding uit de GF-serie

GF-serie pneumatische roterende verbinding | SOLIH Lucht-roterende unie met enkele en meerdere doorgangen

Merk: SOLH van Richge Technology | 360° roterende pneumatische luchtroterende connector voor automatisering

1. Productoverzicht

     De GF-serie bestaat uit pneumatische draaikoppelingen met één of meerdere doorgangen, ontworpen om continu perslucht te leveren van een stationaire luchtbron naar draaitafels, robotgewrichten en roterende armaturen. Het voorkomt dat slangen in de war raken, luchtlekkage en luchtovergang tijdens rotatie, ideaal voor geautomatiseerde roterende pneumatische circuits.

2. Technische kernspecificaties (SOLH-standaard)

     • Werkvloeistof: Perslucht, compatibel met vacuüm

     • Werkdruk: -0,095～1,0 MPa, dubbel gebruik voor vacuüm en positieve druk

     • Omgevingstemperatuur: -10～60℃

     • Maximale rotatiesnelheid: 300rpm (standaardversie)

     • Afdichtende structuur: Precisielager + slijtvaste roterende afdichting

     • Poortgroottes: M5, G1/8, G1/4, G3/8, G1/2

     • Materiaal: Lichaam van aluminiumlegering, lichtgewicht en duurzaam

3. Snelle referentie van model en poort

4. Belangrijkste productkenmerken

     • 360° vrije rotatie zonder dat de luchtslang in de war raakt

     • Laag koppel, soepele rotatie zonder toenemende motorbelasting

     • Betrouwbare afdichting, anti-lekkage en anti-dwarslucht bij langdurige rotatie

     • Directe verbinding met one-touch-fittingen voor eenvoudige installatie

     • Dubbele functie voor vacuüm en positieve druk

     • Multi-passage beschikbaar voor synchrone aansturing van meerdere cilinders

5. Typische toepassingsscenario's

     • Roterende werktafels, indexeerplaten, roterende cilinders

     • Robotgewrichten, manipulatoren, roterende mallen en armaturen

     • Verpakkingsmachines, zeefdrukkers, pneumatische circuits met draaipoort

     • Uitrusting met gelijktijdige draaibediening met meerdere circuits
