Merk: SOLH van Richge Technology

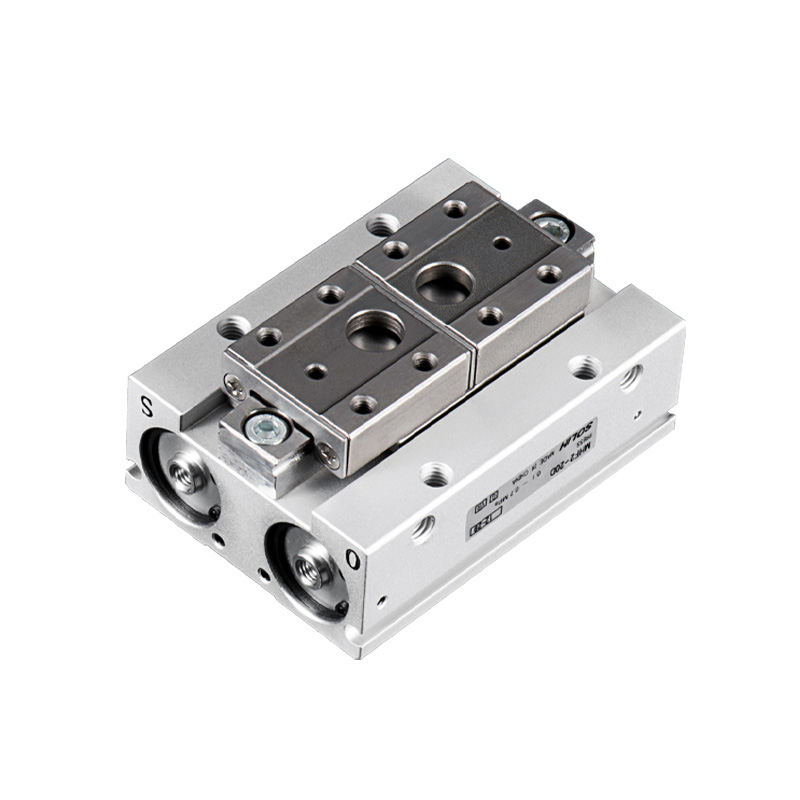

De SOLH MHF2-serie is een ultraplatte lineaire geleider met dubbele zuiger en parallelle grijper met 2 kaken. Belangrijkste hoogtepunt: Lichaamshoogte slechts 1/3 van de equivalente MHZ2-grijper, vermindert effectief het eindbuigmoment terwijl de hoge positioneringsprecisie behouden blijft. Drie optionele slagbereiken beschikbaar. Vierzijdige montagestructuur. Speciaal ontworpen voor zeer nauwkeurige toepassingen met lage belasting en zeer beperkte ruimte: miniatuur lineaire modules, kleine robot EOAT, halfgeleider-, elektronica- en precisie-assemblagestations.
- Structuur: dubbele zuiger + precisie lineaire geleiderail (Φ25/Φ32 neemt circulerende kogellagergeleider aan). Pure parallelle lineaire kaakbeweging zonder zwaaien, hoge stijfheid. Hoofdgedeelte van aluminiumlegering, roestvrijstalen kaken, ingebouwde magnetische ring. Vierzijdige montagegroeven voor magnetische schakelaars; montagemogelijkheden: tapgat onderaan / tapgat aan de zijkant / montage door het gat.
-- Actietype: alleen dubbelwerkend D (bidirectionele luchtregeling, geen enkelwerkende versie). Ingebouwde gasklep voor instelbare bewegingssnelheid en soepele werking.
-- Ultravlakke lay-out: hoogte verminderd met ongeveer 66% vergeleken met MHZ2 bij gelijke klemkracht, waardoor het eindbuigmoment aanzienlijk wordt verlaagd en de positioneringsstabiliteit wordt verbeterd.
-- Slagconfiguratie: 3 slagopties per boring: D (kort) / D1 (medium) / D2 (lang) voor aanpassing aan verschillende werkstukbreedtes.
- Positioneringsnauwkeurigheid: herhaalnauwkeurigheid ± 0,04 ~ ± 0,05 mm, stabiel onder hoogfrequente cycli.

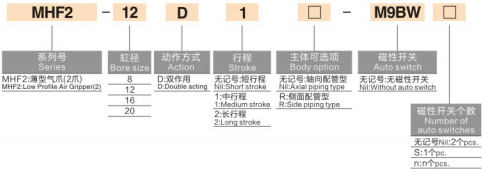

1. Modelvoorbeeld:MHF2-16D1-S-M9BW
|
Segment |
Code |
Beschrijving |
|
1 |
MHF2 |
Serie: Ultradunne parallelle grijper |
|
2 |
16 |
Boring: 8,12,16,20,25,32 mm (Φ25/32 nieuwe grote specificatie) |
|
3 |
D/D1/D2 |
Slaggraad / D = Korte slag / D1 = Middellange slag / D2 = Lange slag |
|
4 |
-S |
Magnetische ringoptie Leeg = Geen magneet; S = Ingebouwd magnetische ring voor magnetische schakelaar |
| 5 | -M9B |
Type magnetische schakelaar M9B(NPN) / M9N(PNP) / M9P Draadlengte: standaard 0,5 m; B=1m L=3m |
|
6 |
Achtervoegsel montagecode |
Blank = Standaard tapgat 2 = Montage door gaten F = Vast type met enkele bek |
2. Voorbeeld van een standaardbestelling
2.1 MHF2-20D2-S-M9BW
-- Boring 20, lange slag D2, ingebouwde magnetische ring, M9B magnetische schakelaar met 1 m kabel.
|
Parameteritem |
Standaardspecificatie |
| Kaakhoeveelheid |
2 bekken, puur parallel lineair openen en sluiten |
| Bedrijfsmodus |
Alleen dubbelwerkend (geen enkelwerkende variant) |
| Bedrijfsdruk |
Boring 8: 0,15~0,7 MPa Boring 12~32: 0,1~0,7 MPa (optimale werkdruk: 0,5 MPa) |
| Bewijsdruk |
1,0 MPa |
| Omgevingstemperatuur |
-10 ~ 60℃ (geen ijsvorming in de luchtleidingen) |
| Herhaal positienauwkeurigheid |
Boring 8/12:±0,05 mm Boring 16~32:±0,04 mm |
| Maximale bedrijfsfrequentie |
Korte slag(D):120 cpm Middellange/lange slag(D1/D2):60 cpm |
| Luchtpoort draad |
8/12:M3×0,5 20/16/25/32:M5×0,8 |
| Smering |
Olievrije werking; NSF-H1 foodgrade vet optioneel |
| Installatie van schakelaars |
Vierzijdige schuifgroeven, magneetschakelaar kan aan beide zijden worden geïnstalleerd |
| Montage opties |
Universele installatie aan de onderkant, zijkant, doorvoer en meerdere richtingen |
|
Boring (mm) |
Volledig model |
Enige kaakreis (mm) |
Max. totale opening (mm) |
Klemkracht (N) |
Lichaamshoogte (mm) |
Netto gewicht (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Belangrijke opmerking: De klemkracht neemt af naarmate de lengte van de kaakverlenging L toeneemt. Moet tijdens de selectie het toegestane buigmoment controleren, veiligheidsfactor ≥1,5.
-- Installatieruimte strikt beperkt en in hoogte beperkt: slanke lineaire modules, miniatuurrobot-eindeffector
-- Vraag naar een laag buigmoment, stabiele parallelle hoge precisie: halfgeleider, 3C-elektronica, precisie-hardware-assemblage
-- Flexibele slagaanpassingsvereiste: kies korte/middellange/lange slag om verschillende werkstukbreedtes aan te passen
- Montage onder meerdere hoeken en positiedetectie aan beide zijden nodig voor een compact geïntegreerd mechanisme
-- Selecteer de boring en slag op basis van de hoogtebeperking en de werkstukbreedte: Prioriteitsvolgorde D(kort) → D1(medium) → D2(lang)
-- Voeg het achtervoegsel -S magnetische ring + M9B/M9N/M9P-schakelaar toe als feedback over de open/gesloten positie van de kaak vereist is door PLC
-- Montagekeuze: standaard getapt gat (standaard); achtervoegsel -2 voor installatie door gaten, geschikt voor smalle platforms en beugels
-- Controle van de belasting: controlebekverlenging lengte L; vermijd overmatige offsetbelasting die het toegestane buigmoment overschrijdt
- Grote boring Φ25/32: gebruik circulerende kogellagergeleider, hogere stijfheid voor matig zwaardere werkstukken
SOLH MHF2 ultradunne dubbelwerkende parallelle pneumatische grijper met ultralaag profielontwerp, drie soorten slagopties, vierzijdige montage en ± 0,04 ~ ± 0,05 mm hoge precisie, uitgerust met compatibele magnetische schakelaars uit de M9-serie, ideale compacte grijpoplossing met laag buigmoment voor miniatuurrobot EOAT, halfgeleider- en 3C-precisieassemblage-automatisering.
