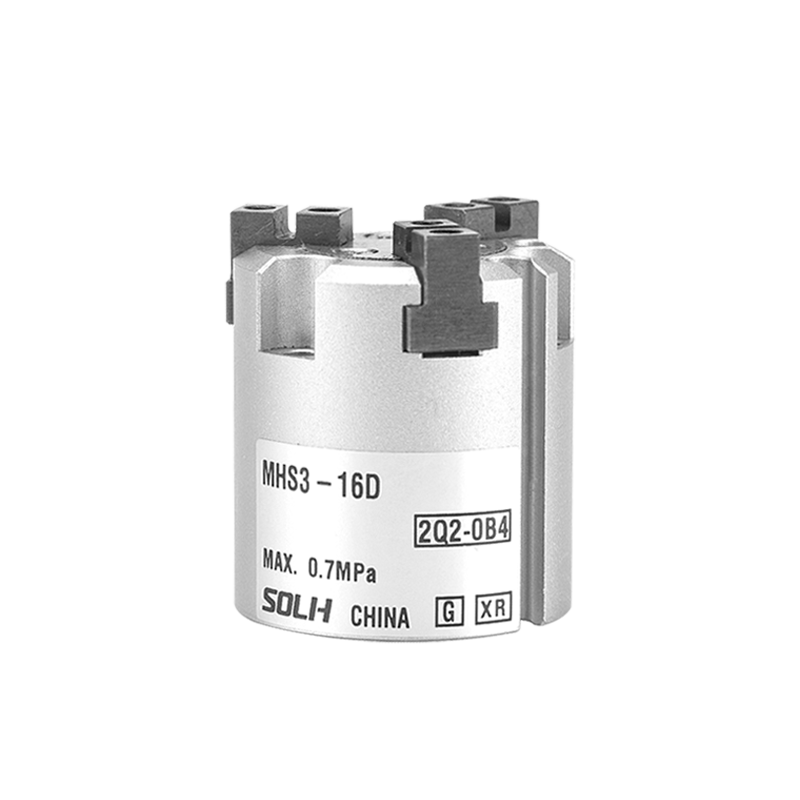

MHS3 / MHS4-serie concentrische pneumatische grijper (holle centreerkop met wignok)

Merk: SOLH van Richge Technology

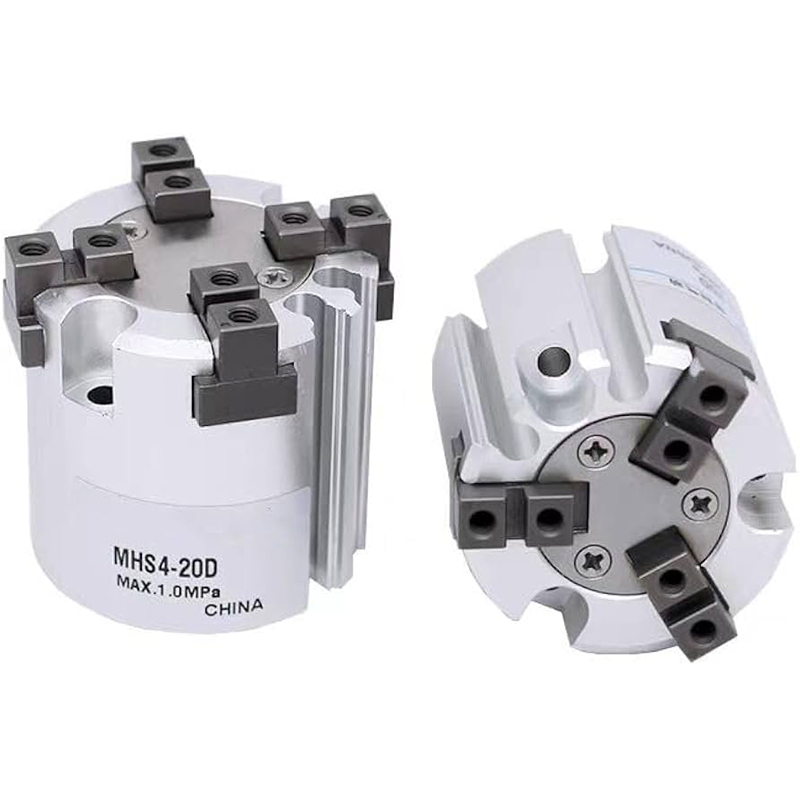

Serieoverzicht

     -- MHS3: concentrische parallelle grijper met 3 klauwen, aangedreven door wignok. Ontworpen voor het spannen van assen, schijven en ronde werkstukken met ultrahoge coaxialiteit.

     -- MHS4: orthogonale parallelle grijper met 4 kaken voor vierkante, rechthoekige en onregelmatige componenten, stabiele klemming om doorbuigen en kantelen te voorkomen.

     -- Rijmodus: standaard dubbelwerkend (D); enkelwerkend normaal gesloten / normaal open optioneel.

     - Structuur: wig-nokkentransmissie, ingebouwde magnetische ring, centrale holle boring, slijtvaste constructie met hoge stijfheid, olievrije werking.

     -- Positienauwkeurigheid: herhaalpositioneringsnauwkeurigheid ± 0,01 mm, consistente centrale positionering zonder offset.

Kern structurele voordelen

  1. Wedge cam hoge precisie zelfcentrerend

     -- Alle kaken openen en sluiten synchroon en delen een identiek middelpunt; cirkelvormige delen realiseren automatische centrering zonder excentriciteit.

  2. Centraal hol doorgaand gat

     -- Maakt het routeren van luchtslangen, glasvezel of uitwerppennen mogelijk; geschikt voor hulswerkstukken, asdelen en doorlopende stansprocessen.

  3. Compacte lichtgewicht body met laag profiel

     -- Kleine totale hoogte, ideaal voor dichte installatie-indeling op roboteindeffector.

  4. Sterke weerstand tegen zijdelingse kracht

     -- Perfect voor perspassingen, pluggen en het laden van gereedschapsmachines met externe belastingskracht.

  5. Ingebouwde magnetische ring voor alle boringmaten

     - Compatibel met magnetische schakelaars uit de M9B / M9BW-serie om de volledig open / volledig gesloten status te detecteren.

  6. Compleet boringbereik: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Volledige modelnaamgevingsregel

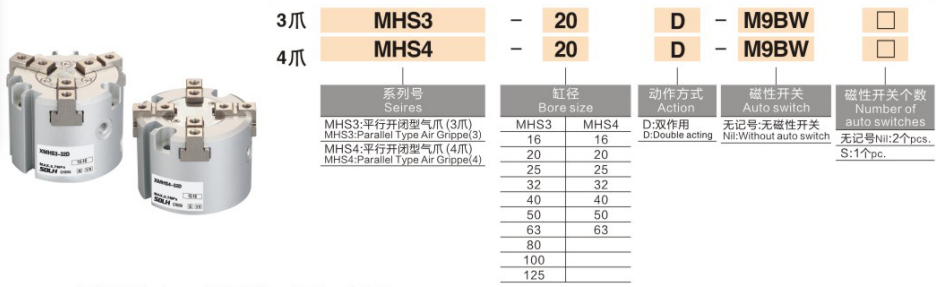

  1. Modelvoorbeeld: MHS3-32D-M9BW

  2. Voorbeelden van standaardorderreferenties

     -- MHS3-25D: 3-klauw, φ25, dubbelwerkend, zonder magnetische schakelaar

     -- MHS4-40D-2M9B: 4-klauw, φ40, dubbelwerkend, uitgerust met dubbele M9B magnetische schakelaars

Algemene standaard technische specificaties (testdruk: 0,5 MPa)

  1. Algemene parameters

     -- Bedrijfsdrukbereik: 0,15 ~ 0,6 MPa

     -- Omgevingstemperatuur: -10 ~ 60℃ (geen ijsvorming in de luchtleidingen)

     -- Maximale bedrijfsfrequentie: 120 cycli per minuut

     -- Herhaalde positioneringsnauwkeurigheid: ±0,01 mm

     -- Smering: olievrij ontwerp, geschikt voor schone productieomgevingen

  2. Klemkracht- en enkelzijdige slagtafel

Selectievergelijking: MHS3 VS MHS4

Montagemethoden en typische toepassingsscenario's

  1. Montageopties

     -- Vastgezet via kopse schroeven + zijpositioneringspennen, universeel voor robot EOAT-installatie

     -- Centrale doorgaande boring maakt het uitwerpen van de uitwerppen mogelijk; ondersteunt zowel intern uitzetten als extern vastklemmen

  2. Typische industriële toepassingen

     -- Laden en lossen van werktuigmachines: grijpas en schijfwerkstukken

     -- 3C Electronics: ronde terminals, vierkante chips, miniatuurhardwareverwerking

     -- Verpakkingsindustrie: flessenlichamen, positionering van buisvormig en cilindrisch materiaal

     -- Assemblage- en perspassingsprocessen: lagerpersen, inbrengen van asbus, concentrische montage

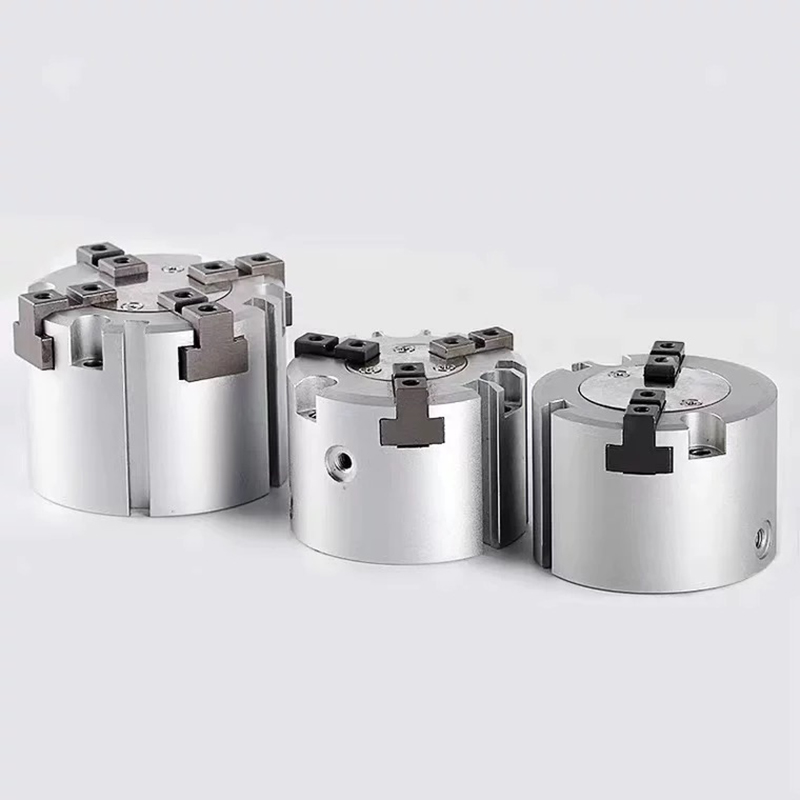

Volledige productclassificatie van de MHS-familie

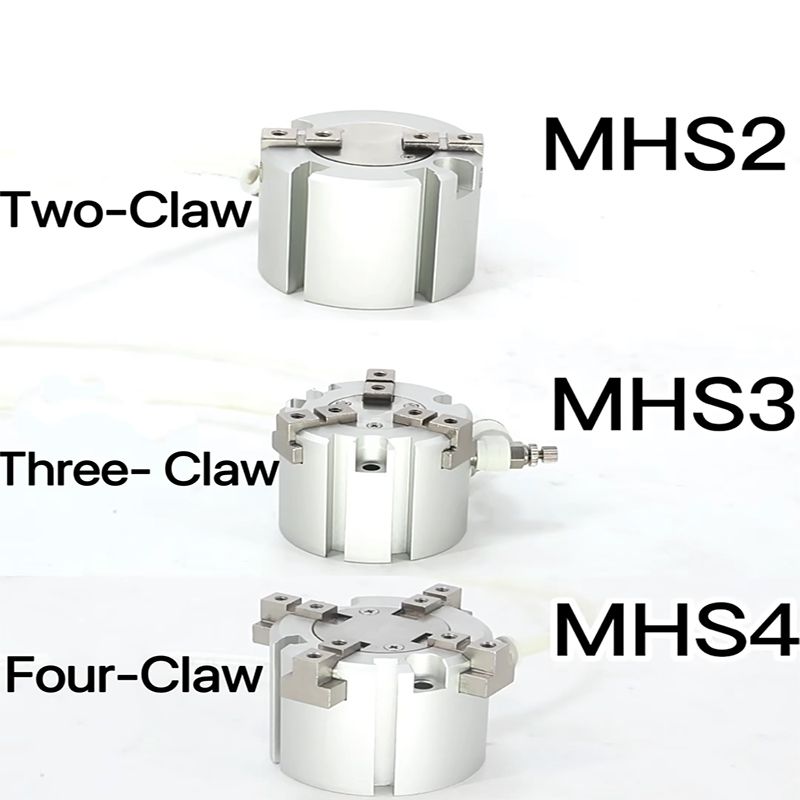

     -- MHS2: 2 parallelle bekken — voor vlakke platen en vlakke werkstukken

     -- MHS3: 3 concentrische bekken – voorkeursoplossing voor alle ronde componenten

     -- MHS4: 4 orthogonale bekken - voorkeursoplossing voor vierkante en rechthoekige onderdelen

     -- MHSJ3: Uitgerust met stofkap — voor stoffige, zware werkplaatsomgevingen

     -- MHSH3: Verlengde holle doorvoerboring - speciaal voor continue verwerking van het doorgaande type

Samenvatting van één zin

     SOLH MHS3 3-kaak en MHS4 4-kaak zelfcentrerende holle pneumatische grijpers met wedge cam leveren ± 0,01 mm uiterst nauwkeurige concentrische positionering met optionele enkel-/dubbelwerkende configuratie en centraal doorgaand gat, compatibel met magnetische schakelaars uit de M9-serie; MHS3 voor ronde as-/schijfonderdelen, MHS4 voor vierkante en rechthoekige componenten, veel gebruikt bij het laden van werktuigmachines, 3C-automatisering en precisie-perspassing-assemblagestations.
