MHZ2 / MHZL2 parallelle luchtgrijper Volledige productintroductie

Merk: SOLH van Richge Technology

Productoverzicht

     SOLH MHZ2 (standaardslag) en MHZL2 (lange slag) zijn synchrone parallelle luchtgrijpers met dubbele zuigers. Aangedreven door symmetrische dubbele zuigers en nauwkeurige lineaire geleiderails, openen en sluiten de bekken parallel zonder afbuiging, wat een ultrahoge herhaalnauwkeurigheid oplevert. Beschikbare boringen: 10/16/20/25 mm, ondersteunt drie werkingsmodi: dubbelwerkend (D), enkelwerkend normaal open (S), enkelwerkend normaal gesloten (C). Meerdere verwisselbare kaakstijlen en lichaamspoortindelingen zijn optioneel, compatibel met M9BW magnetische schakelaars om open/gesloten positiesignalen te detecteren voor PLC-vergrendeling.

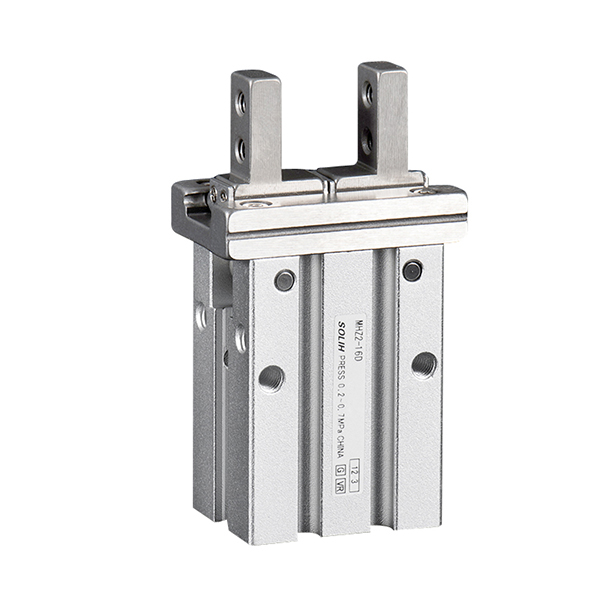

     -- MHZ2: Standaard universele grijper met korte slag, ontworpen voor geautomatiseerde massaproductie met hoge snelheid en hoge cycli

     -- MHZL2: variant met verlengde openingsslag, voor het hanteren van diepe holtes en grote werkstukken

     Beide series delen identieke montageafmetingen en reserveonderdelen, volledig uitwisselbaar met geïmporteerde gelijkwaardige grijpers. Op grote schaal toegepast in 3C-elektronica, precisiehardware, verpakkingsautomatisering en laad-/losstations voor kleine werkstukken.

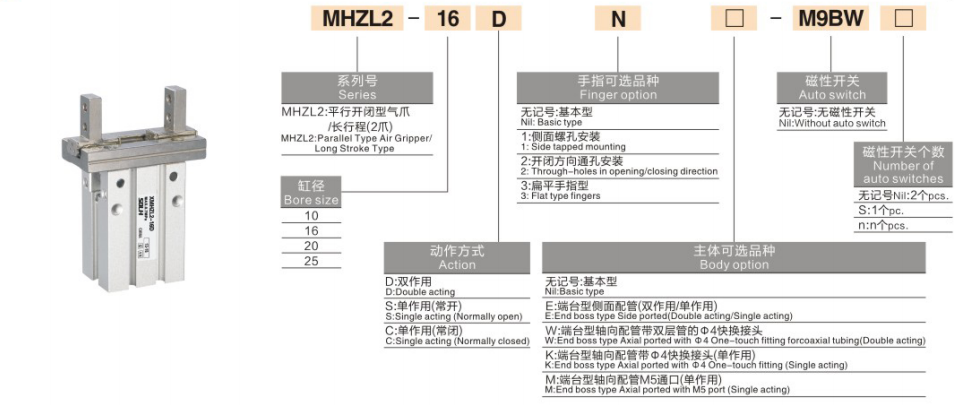

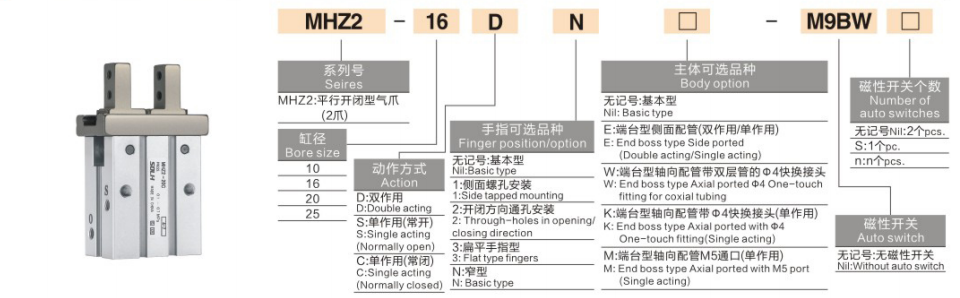

Volledige modelcoderingsregel

    Universeel formaat:Serie-boring-actie-kaakoptie-bodypoortoptie-magneetschakelaarmodel-schakelaarhoeveelheid

 1. Codesegmentdefinitie

   1.1 Serie

     -- MHZ2: Standaard parallelle grijper met 2 klauwen

     -- MHZL2: parallelle grijper met lange slag en 2 klauwen

   1.2 Boring: 10 / 16 / 20 / 25 mm

   1.3 Actiemodus

     -- D: Dubbelwerkend – Luchtinvoer voor klem, omgekeerde lucht voor ontgrendeling, maximale klemkracht, standaard voor massaproductie

     -- S: Enkelwerkend NEE Normaal open – Luchttoevoerklemmen; de veer komt automatisch los wanneer de stroom wordt uitgeschakeld, voorkomt dat het werkstuk wordt verpletterd op hete stempelstations

     -- C: enkelwerkend NC normaal gesloten – vrijgave van luchttoevoer; De veer houdt de klemkracht vast zonder luchtdruk en voorkomt dat het werkstuk valt bij het hanteren van de robot boven het hoofd

   1.4 Kaakoptie

     -- Blank: Standaard basiskaak

     -- 1: Zijwaarts getapte bek voor montage van verlengde, op maat gemaakte armaturen

     -- 2: Kaak met doorlopende gaten en doorborende bouten voor bevestiging van het armatuur

     -- 3: Dunne platte bek voor dunne platen en werkstukken met smalle tussenruimte

     -- N: Smalle bek, slanke behuizing voor een compacte indeling van de apparatuur

   1.5 Indeling van de lichaamspoorten

     -- Blanco: standaard luchtpoorten aan de zijkant

     -- E: Type eindpoort (compatibel met enkel-/dubbelwerkend)

     -- W: Axiale poort aan het uiteinde vooraf geïnstalleerd Φ4 dubbele insteekfitting (alleen dubbelwerkend)

     -- K: Axiale eindpoort met Φ4 insteekfitting (alleen enkelwerkend)

     -- M: Eindaxiale M5 rechte draadpoort (alleen enkelwerkend)

  1.6 Magnetische schakelaar

     -- Blanco: zonder positiedetectieschakelaar

     -- M9BW / M9BL: Standaard magnetische reedschakelaar voor feedback over de open/gesloten status

   1.7 Achtervoegsel schakelaarhoeveelheid

     - Blanco: standaard 2 stuks schakelaars, detecteren zowel klem- als vrijgaveposities

     -- S: 1 enkele schakelaar voor afzonderlijke statusbewaking

  2. Bestelreferentievoorbeelden

   2,1 MHZ2-16D-N-M9BW

     - Standaard slaggrijper, boring 16, dubbelwerkend, smalle bek, 2 stuks M9BW magnetische schakelaars, basis zijpoortlichaam.

   2,2 MHZL2-20D-3-E-M9BW-S

     - Grijper met lange slag, boring 20, dubbelwerkend, platte dunne bek, behuizing aan de zijkant, enkele M9BW magnetische schakelaar.

MHZ2 VS MHZL2 kernvergelijkingstabel

Gedeelde interne structuur en kernvoordelen (MHZ2 en MHZL2)

  1. Symmetrische synchrone aandrijving met dubbele zuiger

     -- Linker- en rechterzuigers duwen de kaken synchroon met gebalanceerde spanning, geen zijdelingse verschuiving of draaiende slip tijdens het grijpen, stabiele positionering voor microcomponenten zoals chips en PCB's.

  2. Hoge slijtvaste lineaire geleiderail

     - Geleiderail van harde chroomlegering gecombineerd met zelfsmerende PTFE-schuiven, lage wrijving en sterke slagvastheid. Vooraf gevuld duurzaam vet uit de fabriek, compatibel met olievrij luchtcircuit.

  3. Ultrahoge nauwkeurigheid bij herhaalde positionering

     -- ±0,01 mm herhaalbaarheid over alle 10~25 boringen, nuldimensionale afwijking voor precisie-elektronica en hardware-picking.

  4. Universele montage met meerdere hoeken

     -- Getapte montagegaten aan de onderkant, twee zijkanten en bovenkant van de behuizing; kaken ondersteunen zijtap, doorlopende gaten, platte en smalle stijlen, horizontaal, verticaal of omgekeerd monteerbaar.

  5. Drie veilige veerresetmodi

     -- Dubbelwerkend D: Stabiele, consistente klemkracht voor 24 uur continue massaproductie

     -- Enkelwerkend S NO: Automatische ontgrendeling bij stroomuitval, beschermt onderdelen tegen beknelling bij hete pers-/stempelstations

     -- Enkelwerkende C NC: permanente klemming zonder luchttoevoer, elimineert het risico van vallen van het werkstuk voor de bovenhandse robot EOAT

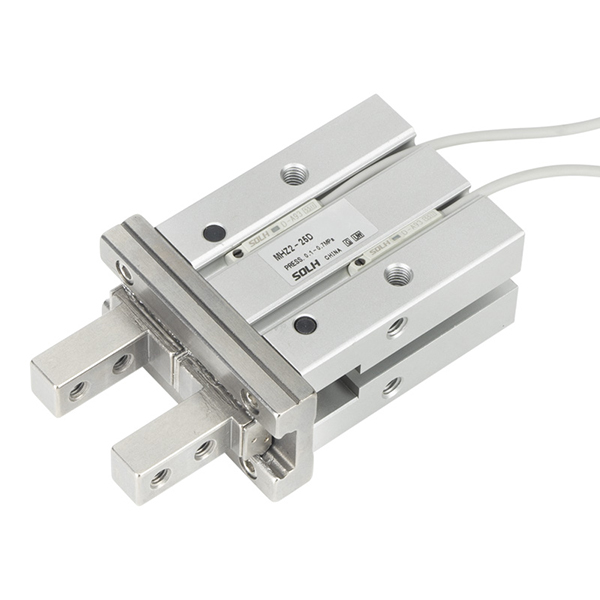

  6. Geïntegreerde magnetische positiedetectie

     -- Ingebouwde magnetische ring in cilinderlichaam; De M9BW-schakelaar verzendt een digitaal signaal naar de PLC om de aanwezigheid van het werkstuk en de kaakstatus te beoordelen voor geautomatiseerde vergrendelingslogica.

  7. Gediversifieerde geïntegreerde havenindeling

     -- Standaard zijpoort, eindzijpoort, axiaal voorgemonteerde insteekfittingopties vereenvoudigen het routeren van buizen zonder extra adapters voor roboteindeffector.

Uniforme universele technische specificatietabel

Theoretische klemkracht @0,5 MPa (eenheid: N)

Stap-voor-stap selectiegids

  1. Lijnselectie

     -- Kleine dunne onderdelen, smalle opening, vereisen hoge snelheid en frequentie → MHZ2 standaardslag

     -- Werkstukken van groot formaat, ontvormen van matrijzen in diepe holtes, brede opening vereist → MHZL2 lange slag

  2. Selectie actiemodus

     -- 24 uur continue productie, maximaliseer de klemkracht → D dubbelwerkend

     - Heet pers- / stempelstation, voorkom verplettering van het werkstuk na stroomuitval → S enkelwerkend NO

     -- Robot laden/lossen boven het hoofd, vermijd het vallen van onderdelen bij stroomuitval → C enkelwerkend NC

 3. Selectie van kaakstijl

     -- Compact mini-armatuur met beperkte ruimte → N smalle bek

     -- Dunne platen, PCB's, verwerking met smalle openingen → 3 platte dunne bekken

     -- Noodzaak om verlengde, op maat gemaakte armaturen te monteren → 1 bek met zijdelingse schroefdraad / 2 bekken met doorlopende gaten

 4. Keuze van de lichaamspoortindeling

     -- Vast gewoon werkstation, standaard leidinggeleiding → blanco standaard zijpoortbehuizing

     -- Robot EOAT, stroomlijnt de lay-out van de slangen → W/K/M axiaal vooraf geïnstalleerd insteekpoortlichaam

     -- Smalle buisruimte aan de zijkant van de kast → E-zijde poortlichaam aan de zijkant

 5. Selectie positiesignaaldetectie

     - Volautomatische productielijn, PLC heeft feedback over werkstuk- en kaakstatus nodig → Rust M9BW magnetische schakelaars uit (standaard 2 stuks)

     -- Eenvoudig handmatig armatuur zonder automatische signaallogica → Basismodel zonder magneetschakelaar

Typische toepassingsscenario's voor de industrie

  1. MHZ2 standaardslagtoepassing

     -- 3C Electronics: snel sorteren en verzamelen van PCB's, chips, connectoren, kleine plastic onderdelen

     -- Precisiehardware: hoogfrequent laden/ontladen van microschachten, schroeven, gestempelde miniatuurcomponenten

     -- Verpakkingsmachines: positioneren en vastklemmen van flessendoppen, kleine dozen en etiketten

     -- Optische inspectieapparatuur: positioneringsarmatuur voor minionderdelen voor visuele detectiestations

  2. MHZL2 Lange slagtoepassing

     -- Grote plastic onderdelen, dikke platen en meerlaags gestapelde materiaalgrijping

     - Uitwerpen van matrijsonderdelen in de diepe holte, hulpspuitgieten van grote werkstukken

     -- Kartons, stijve plastic dozen en extra grote werkstukoverdracht

     -- Roboteindeffector voor materiaalverwerking met meerdere specificaties van verschillende afmetingen

Standaard aangepaste pneumatische circuitoplossingen

  1. Circuit 1: dubbelwerkende grijper voor massaproductielijnen

     -- AFC luchtservice-unit → 4V210 5/2 magneetventiel → PU6-slang → MHZ2/MHZL2-grijper (M9BW-schakelaars aangesloten op digitale PLC-ingang)

  2. Circuit 2: Beveiligingscircuit bij uitschakeling voor overheadrobots

     -- AR drukregelaar → 3V 3/2 magneetventiel → MHZ2-XXC enkelwerkende NC lange slag grijper

  3. Circuit 3: Mini handmatig eenvoudig armatuurcircuit

     -- AC1500 mini-luchtservice-unit → 3F voetklep → PU4 dunne slang → MHZ2-10D miniatuur standaardgrijper

Voorzorgsmaatregelen voor gebruik en onderhoud

     -- Installeer een precisieluchtfilter van 5 μm uit de AF-serie stroomopwaarts van de grijper; Het binnendringen van stof in de geleiderail veroorzaakt vastlopen en verkort de levensduur drastisch.

     -- Lijn het zwaartepunt van het werkstuk strikt uit met de centrale as van de kaak; excentrische eenzijdige zware belasting leidt tot ongelijkmatige slijtage van de rail.

     -- Handhaaf een stabiele luchtdruk van 0,4 ~ 0,5 MPa voor gebruik met een hoge cyclus; vermijd langdurig continu draaien onder volledige druk van 0,7 MPa.

     -- Reservebufferruimte voor magnetische schakelaars om beschadiging van de sonde door kaakimpact met hoge snelheid te voorkomen.

     -- Niet langdurig gebruiken in omgevingen met sterke zuren, alkaliën of organische oplosmiddelen met een hoge concentratie; afdichtingscomponenten zullen corroderen en voortijdig defect raken.

Samenvatting van één zin

     SOLH MHZ2 standaard hoogfrequente en MHZL2 parallelle pneumatische grijpers met lange slag maken gebruik van een lineaire geleidingsstructuur met dubbele zuigers met ± 0,01 mm precisie, D/S/C drie actiemodi en meerdere verwisselbare kaak- en poortopties, uitgerust met M9BW magnetische positieschakelaars, veel gebruikt voor 3C, hardware, verpakkingsrobot EOAT automatisch klemmen, picken en overbrengen van werkstukken.
